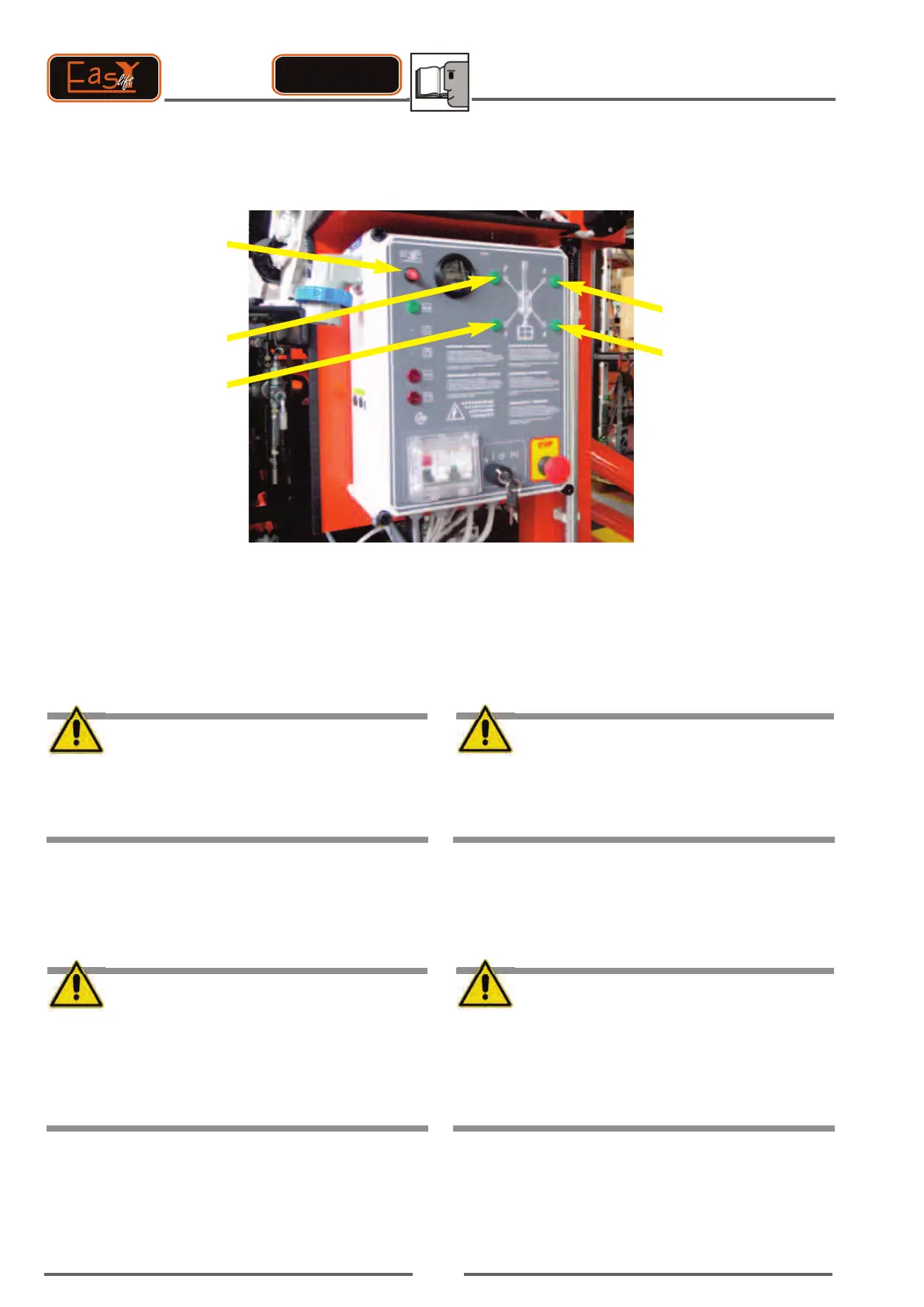

GROUND CONTROL PANEL
Outriggers status light
the green lights means thet the machine is correctly
jacked
7 Front right outrigger
3
8 Front left outrigger 2
9 Rear right outrigger 4
10 Rear left outrigger 1
11 Switch enabling jib movement
With the switch rotated it is possible to move the
jib even with the machine NOT stabilised.
BESKRIVELSE OG BRUG AF MASKINEN
DESCRIPTION AND USE OF THE MACHINE
60
8
11
10
9
7
DANGER
Even if only one green light turns off, the machine
is not correctly jacked! Close telescopic elements
and/or raise the main boom.
WARNING
This control has to be used ONLY when it is nec-
essary to move the jib in order to move the ma-
chine up the loading ramps (see “Transport”).
This command has NOT to be used with opera-
tors inside the cage.
mod. R 160
STYREKOMMANDOER PÅ JORD
Pilotlampe for stabilisatorer
grønt lys tændt signalerer korrekt stabilisering.
7 Forreste, højre stabilisator
3
8 Forreste, højre stabilisator 2
9 Bageste, højre stabilisator 4
10 Bageste, venstre stabilisator 1
11 Vælger som aktiverer bombevægelser
Med aktiveret vælger kan bommen manøvreres,
også selvom maskinen IKKE er stabiliseret.
Denne kommando må KUN bruges, når det er
nødvendigt at hæve bommen for at køre maskinen
på læsserampen (se "Transport").
Denne kommando må IKKE bruges med personer i
kurven.
Også selvom kun en af disse pilotlamper slukker,
betyder det, at maskien ikke er korrekt
stabiliseret! Træk teleskopelementerne tilbage
og/eller hæv armen.
FARE
OBS!
