MWS IB519111EN Instructions d’installation
Instructions d’installation – Système de câblage modulaire de gradation0 à 10V
Consultez le manuel d’installation, d’application et de spécifications
du système de câblage modulaire pour voir des renseignements
additionnels d’aide à la compréhension du système.

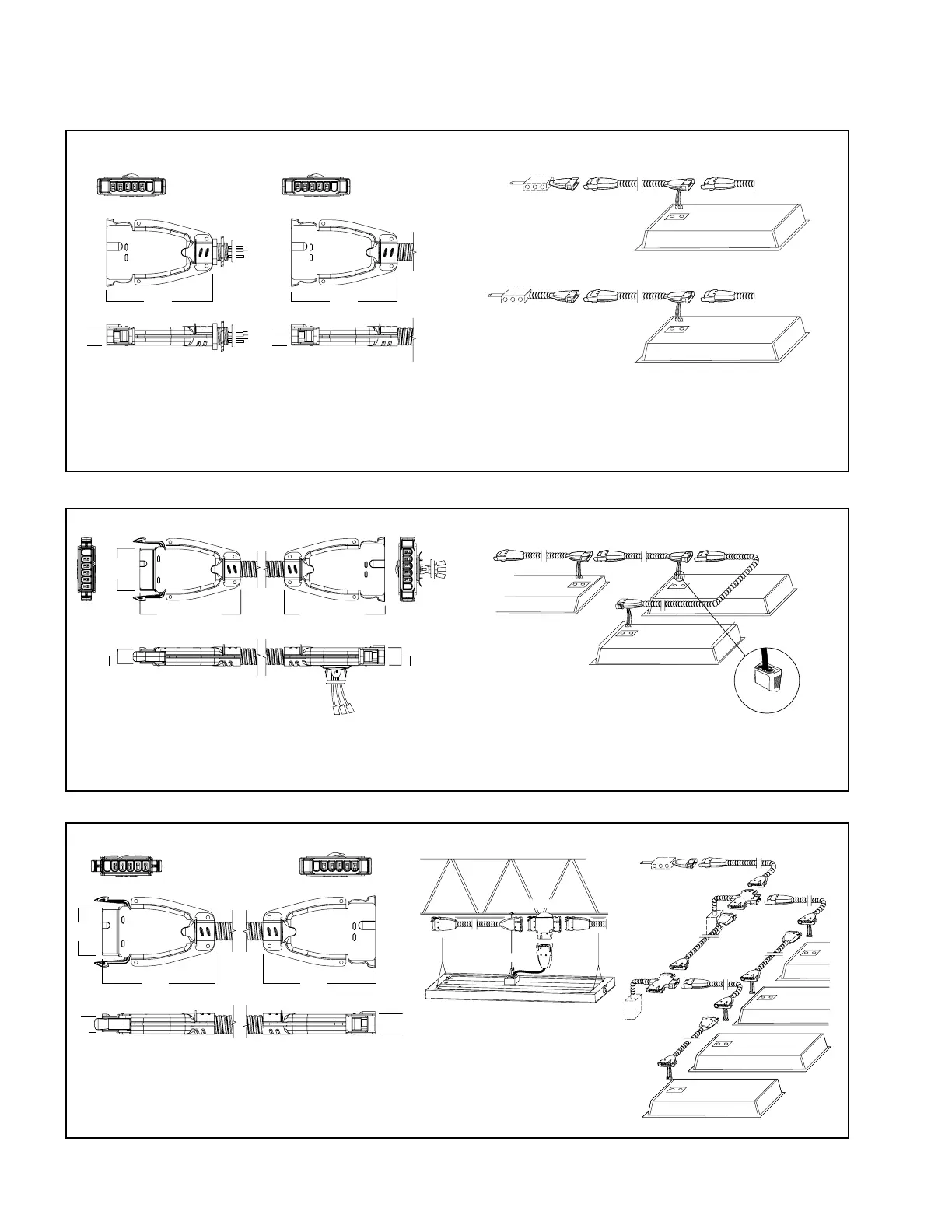

Pièce de fixation du démarreur/câble de démarreur
Vue du système (non à l’échelle)
Détails des dimensions et du montage
Démarreur
Pour effectuer la conversion du câblage classique vers le système de câblage modulaire. Les circuits de dérivation sont alimentés par le
panneau vers une boite de jonction à l’aide d’un conduit et d’un câble. Le démarreur est monté à la boite de jonction avec un connecteur
à écrou freiné fileté de 12,7mm (1/2 po). Les circuits sont ensuite raccordés aux fils appropriés du démarreur.
Les câbles d’extension possèdent un câble plaqué de métal de 2,7, 4,6 ou 6,4m (9, 15, ou 21pi).
Câble du luminaire
Vue du système (non à l’échelle)Détails des dimensions et du montage
Câble du luminaire
Pour l’alimentation vers les luminaires et permettre aux circuits d’acheminer le courant vers les autres luminaires. Se verrouille dans
l’entrée défonçable de 12,7mm (1/2 po) de la plaque d’accès, au corps du luminaire ou de la boite de jonction. Cet appareil ajoute une
hauteur hors tout de 22,2mm (7/8 po) au luminaire.
Application du système de câblage modulaire typique illustrée avec un câble de luminaire.
Câbles d’extension
Vue du système (non à l’échelle)Détails des dimensions et du montage
Câbles d’extension
Pour fournir l’alimentation entre les composants du système de câblage modulaire. Les câbles se
raccordent ensemble sans coupleurs.
Application du système de câblage du système de câblage modulaire typique illustrée avec un
câble d’extension.
PIÈCE DE FIXATION DU DÉMARREUR CÂBLE DE DÉMARREUR
Appareil sans câble
Appareil sans câble
DÉMARREUR
Câble de démarreur
Câble du luminaire
Câble du luminaire
Câble d’extension ou câble du luminaire
Câble d’extension ou câble du luminaire
Face
19mm
(3/4 po)
19mm
(3/4 po)
112mm
(4 3/8 po)
47mm
(1 7/8 po)
112mm (4 3/8 po) 112mm (4 3/8 po)
19mm
(3/4 po)
16mm
(5/8 po)
112mm
(4 3/8 po)
16mm
(5/8 po)
47mm
(1 7/8 po)
112mm
(4 3/8 po)
19mm
(3/4 po)
112mm
(4 3/8 po)
Face
Dessus
Face
Câble du luminaire Câble du luminaire Câble du luminaire
Raccord rapide
Face
Face Face
DÉMARREUR
Circuit en T
Câble d’extension
Dénivellation de l’interrupteur
Câble du luminaire
Câble du
luminaire
Câble du
luminaire
Câble du luminaire
Câble
d’extension
Câble d’extension
Dénivellation du cordon SO
Dénivellation
de
l’interrupteur
Dessus
Côté
Dessus
Côté
Dessus
Côté Côté
