MWS IB519111EN Instructions d’installation
Instructions d’installation – Système de câblage modulaire de gradation0 à 10V
Consultez le manuel d’installation, d’application et de spécifications
du système de câblage modulaire pour voir des renseignements
additionnels d’aide à la compréhension du système.

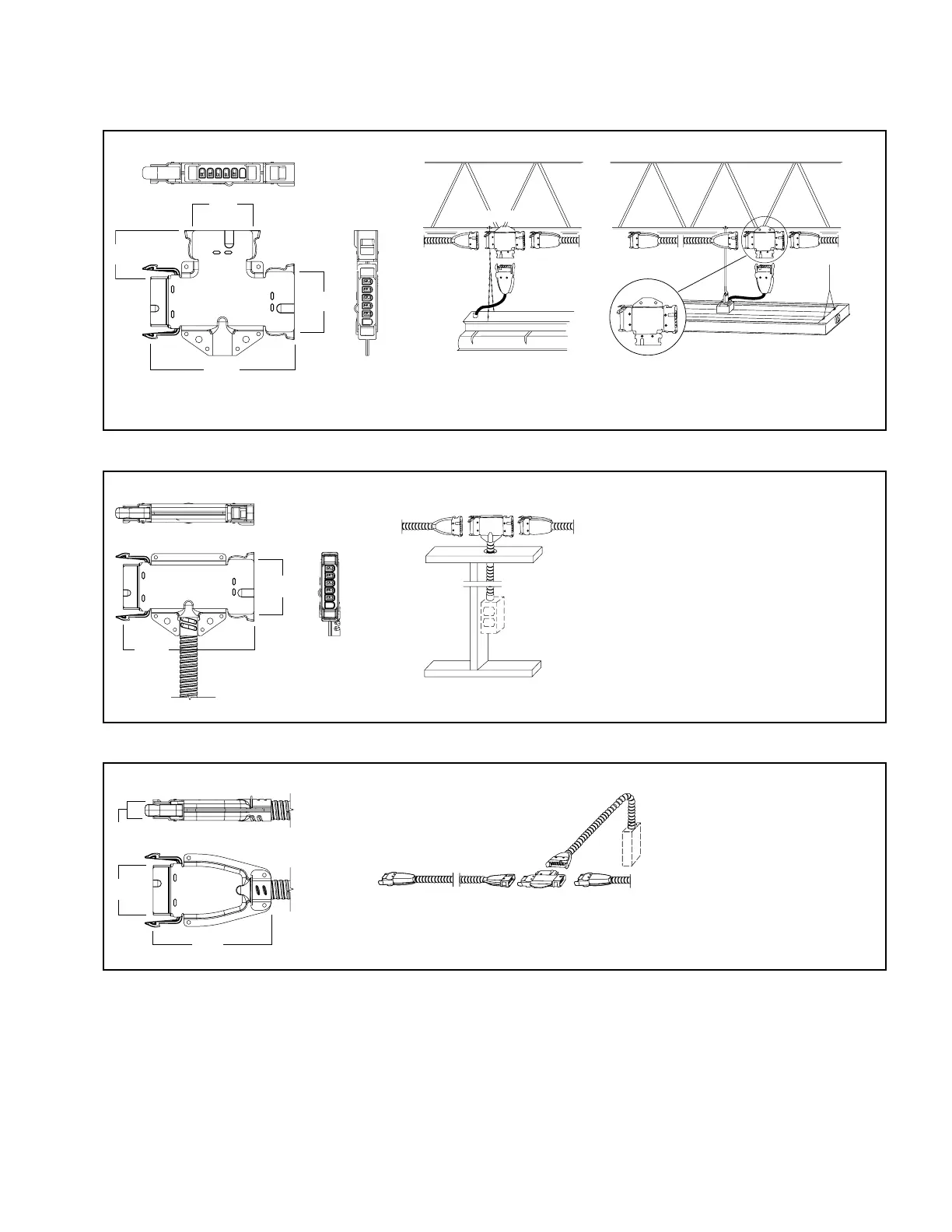

Circuit en T
Vue du système (non à l’échelle)Détails des dimensions et du montage
Circuit en T
Pour alimenter le circuit d’alimentation et effectuer la connexion au circuit désiré à
d’autres luminaires.
Application du système de câblage modulaire typique illustrée avec un circuit en T.
Câble en T
Vue du système (non à l’échelle)Détails des dimensions et du montage
Câble en T
Câble de dérivation
Vue du système (non à l’échelle)Détails des dimensions et du montage
Câble de dérivation
Pour acheminer l’alimentation hors des appareils du système. (luminaires, boites de jonction, etc.).
Application du système de câblage modulaire typique illustrée avec un câble de dérivation.
Face
Côté
Câble d’extension Câble d’extensionCâble en T
Dessus
Côté
Câble de dérivation
Câble d’extension
Câble d’extension
Boite de jonction
ou toute sortie
de l’appareil du
système fournies
par un tiers.
Diviseur ou
circuit en T
Dessus
Dessus
Droit
57mm
(2 1/4 po)
57mm
(2 1/4 po)
57mm
(2 1/4 po)
136mm
(5 5/16 po)
136mm
(5 5/16 po)
16mm
(5/8 po)
47mm
(1 7/8 po)
112mm
(4 3/8 po)
45mm
(1 13/16 po)
Circuit en T
Câble d’extension
Câble d’extension
Dénivellation du cordon SO Dénivellation
du cordon SO
