MWS IB519111EN Instructions d’installation
Instructions d’installation – Système de câblage modulaire de gradation0 à 10V
Consultez le manuel d’installation, d’application et de spécifications
du système de câblage modulaire pour voir des renseignements
additionnels d’aide à la compréhension du système.
Câble du démarreur du luminaire

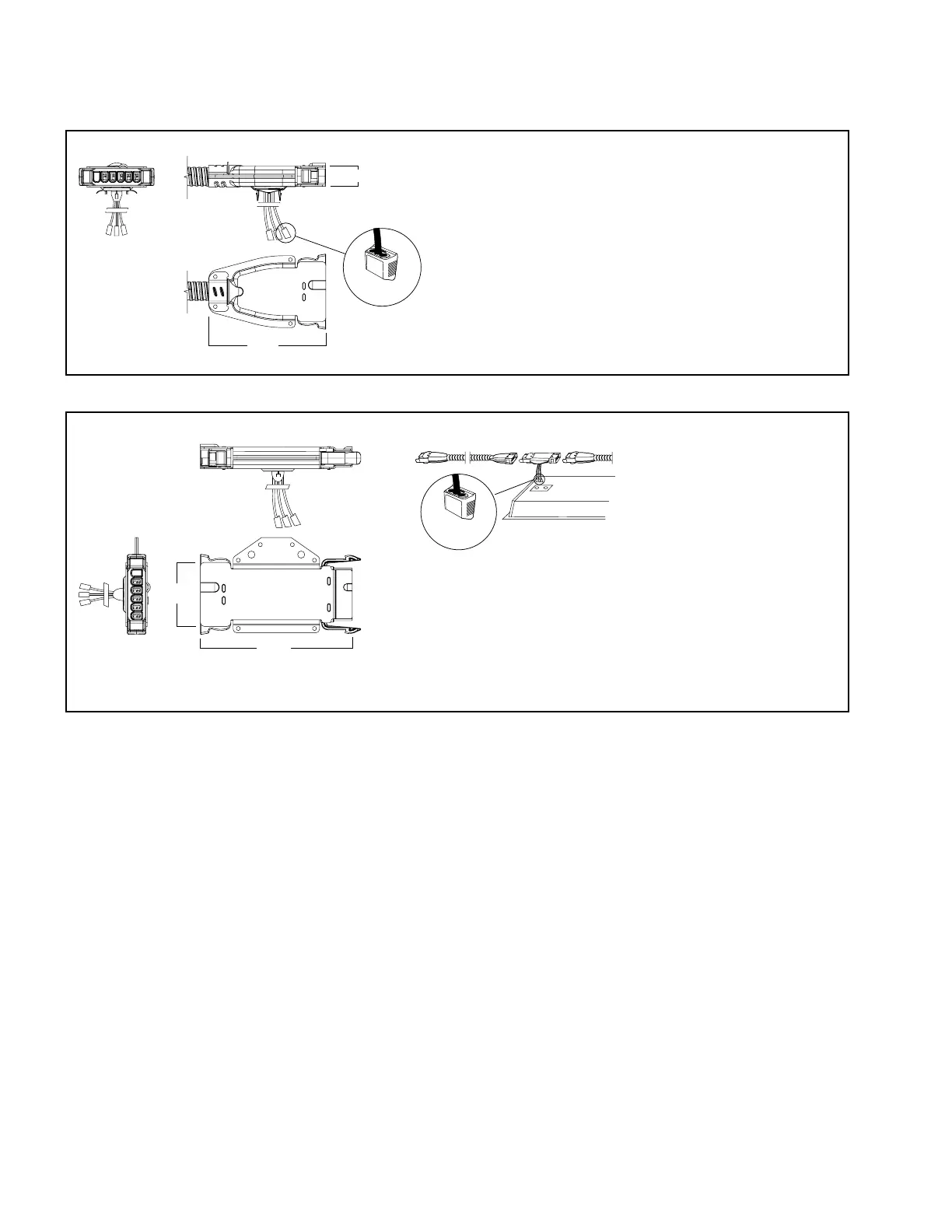

Détails des dimensions et du montage
Câble du démarreur du luminaire
Fixation du luminaire
Vue du système (non à l’échelle)Détails des dimensions et du montage
Fixation du luminaire
Pour l’alimentation vers les luminaires et permettre aux circuits d’acheminer
le courant vers les autres luminaires. Se verrouille dans l’entrée défonçable de
12,7mm (1/2 po) de la plaque d’accès, au corps du luminaire ou de la boite
de jonction. La fixation du luminaire ajoute une hauteur hors tout de 22,2mm
(7/8 po) au luminaire.
Application du système de câblage modulaire typique illustrée avec une
fixation de luminaire.
19mm (3/4 po)
112mm
(4 3/8 po)
Face
Côté
Dessus
Raccord rapide
Raccord rapide
Câble d’extension Câble d’extension
Fixation du
luminaire
136mm
(5 5/16 po)
57mm
(2 1/4 po)
Face
Côté
Dessus
