Ecco C2013B - Page 12

Page 12 sur 16
Important! Installez la caméra à l'endroit o󰀨rant le meilleur champ de vision possible sur la zone située immédiatement
à l'arrière du véhicule. En général, ce sont les emplacements de montage situés vers le haut du véhicule qui fournissent
le meilleur champ de vision possible. Les emplacements de montage situés plus bas réduisent le champ de vision et
augmentent les risques d'endommagements liés aux éclaboussures.
1. Recherchez un emplacement approprie pour l'installation.
2. Forez des trous correspondant a la taille de l'etrier et xez celui-ci.
3. Forez un trou de 3/4 po. (19mm) a cote de l'etrier.
4. Installez la caera et le pare-soleil sur l'etrier.
5. Connectez le raccord souple de la camera au cable d'extension venant de l'interieur du vehicle.
6. Desserrez les vis a tete hexagonale et ajustez la position de la camera pour obtenir le meilleur angle de vue a l'ecran.

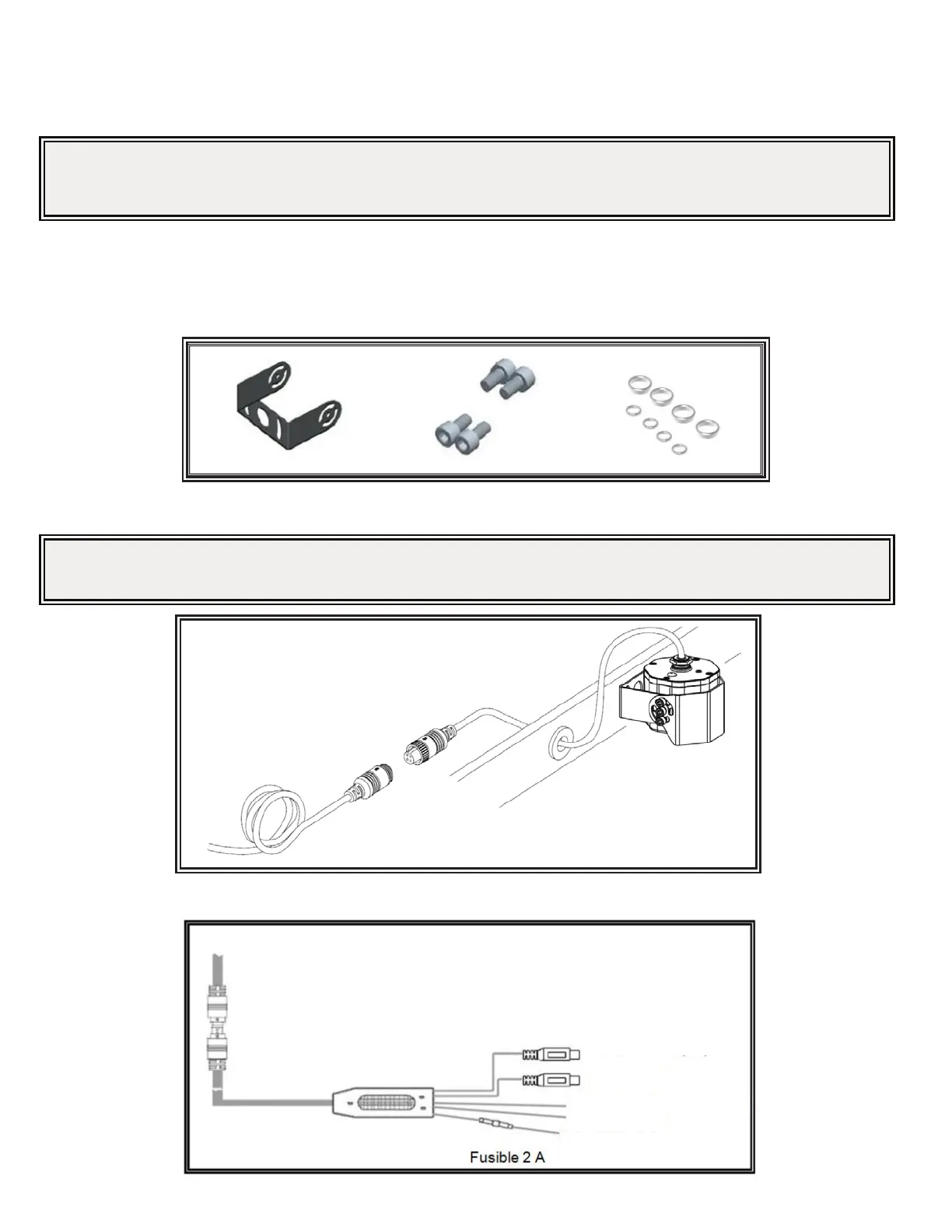

Figure 1
Modèle de caméra C2013B
Câblage :
ECTC20-4
Important! Imperméabilisez tous les raccords, qu'ils se trouvent à l'intérieur ou à l'extérieur du véhicule, en y appliquant
un scellant et en les enveloppant dans du ruban isolant. Enroulez fermement le ruban en faisant des chevauchements
par demi-largeur pour qu'il n'y ait aucun espacement.
Figure 2
Entrée AV1 (V 1)
Entrée AV2 (V2)
Fil de déclenchement (Vert)
Masse (Noir)
Alim, 12VCC (Rouge)
CÂBLAGE DÉFINI
Installation:
Uniquement à titre de référence
Uniquement à titre de référence
Installation, câblage et fonctions:
