1
Récepteur de télécommande
2 Interrupteur marche/arrêt
3 Commutateur AV1/AV2
4 Mode image miroir/image normale
5 Diminution analogique
6 Menu
7 Augmentation analogique
8 Prise jack du casque
9 Pare-soleil
10 Support

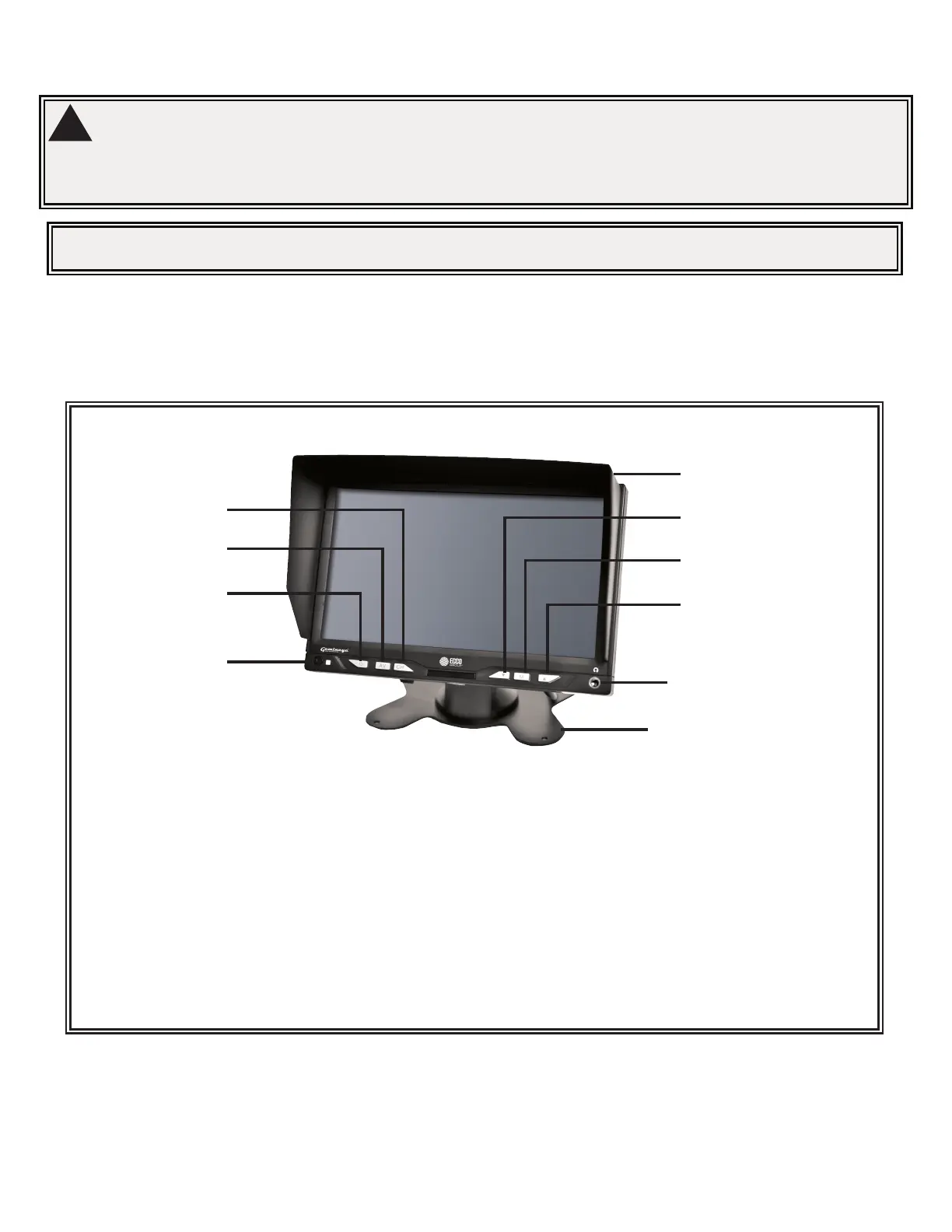

Identication des éléments du moniteur
AVERTISSEMENT!
Pour éviter les chocs accidentels, N'OUVREZ PAS LE BOÎTIER DU MONITEUR. Sinon, l'intérieur du moniteur
sera exposé à des conditions pouvant nuire à son bon fonctionnement. Tout élément prouvant que les
composants scellés ont été négligés annulera la garantie.
!
Important! Ne mettez pas le moniteur en contact avec de l'eau car il n'est pas étanche. Si de l'eau s'inltre dans le
moniteur, l'unité pourrait être sérieusement endommagée.
Écrans :
Modèles EC5603-M et EC7003-M
Instructions d'installation du piédestal:
1. Choisissez l'endroit approprié sur le véhicule et xez le piédestal.
2. Fixez le moniteur au piédestal et ajustez l'angle de vue du moniteur.
3. Placez le pare-soleil et connectez le moniteur au câble de conversion d'alimentation et AV.
