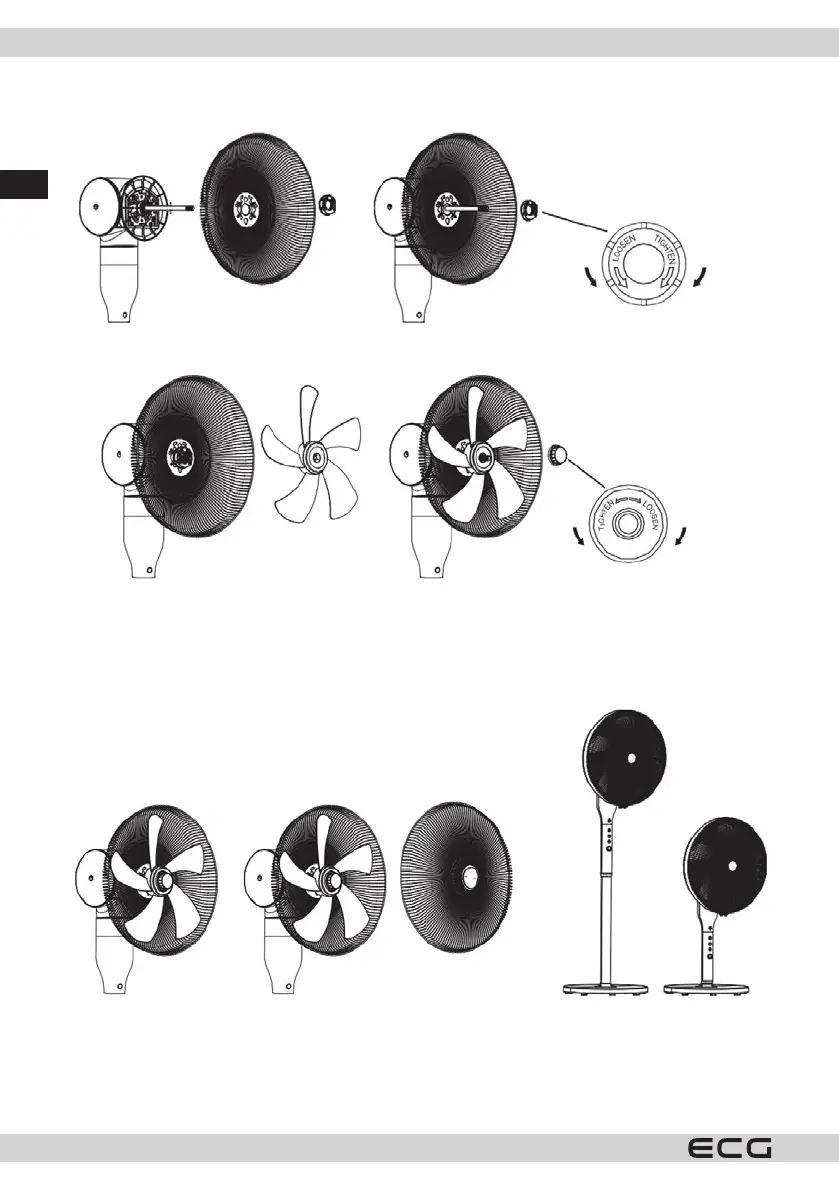

3. Nasaďte na hlavicu motora zadnú mriežku. Otvory v mriežke musia zapadnúť do čapov v motorovej
jednotke. Upevnite ju pomocou poistnej matice zadnej mriežky (pozrite obrázok 3 a 4).
Obrázok 3
Obrázok 4
Povolenie Utiahnutie
4. Nasaďte na hriadeľ vrtuľu a pevne ju utiahnite pomocou poistnej matice vrtule (pozrite obrázok 5 a 6).
Obrázok 5 Obrázok 6
Utiahnutie Povolenie
5. Z poistky na spojovacom ráme odskrutkujte zaisťovaciu skrutku a svorku uvoľnite. Prednú a zadnú mriežku
spojte k sebe pomocou rámu. Zacvaknite svorku tak, aby jazýčky zapadli medzi drôtiky mriežok a poistite
ju priloženou skrutkou (pozrite obrázok 7 a 8).
6. Po skončení zostavenia môžete ventilátor zapojiť do zásuvky a postupovať podľa návodu na obsluhu
(pozrite obrázok 9).
Obrázok 9Obrázok 7 Obrázok 8
