ECG FS 410 - Page 7

CZCZ
7
11. Sloupek pro variantu stojacího ventilátoru
12. Základna
13. L-šroub základny s maticí (ze spodní strany
základny)
B Ovládací panel adálkový ovladač
TLAČÍTKA (na panelu jsou shodná stlačítky na
dálkovém ovladači s výjimkou tlačítka MODE)
1. MODE – nastavení režimu ventilace (pouze na
ovladači)
2. TIME – časovač
3. ANGLE – horizontální oscilace
4. SPEED – zapnutí ventilátoru anastavení
rychlosti ventilace
5. ON/OFF – zapnutí/vypnutí ventilátoru
SESTAVENÍ
Upozornění: Ventilátor smí být používán pouze tehdy, je-li řádně a kompletně sestaven, včetně opěrné
základny aochranné mřížky.
1. Otevřete balení a vytáhněte z něj veškeré součásti – ventilátor, návod k obsluze, dálkový ovladač a ostatní
příslušenství. Ujistěte se, že balení je úplné a nepoškozené.
2. Ventilátor je možné používat jako samostatně stojící nebo na stole. Pokud chcete ventilátor používat
jako stolní, při montáži namontujte na základnu pouze tělo s ovládacím panelem bez sloupku. Bližší
informace a pokyny k sestavení jsou uvedeny níže.

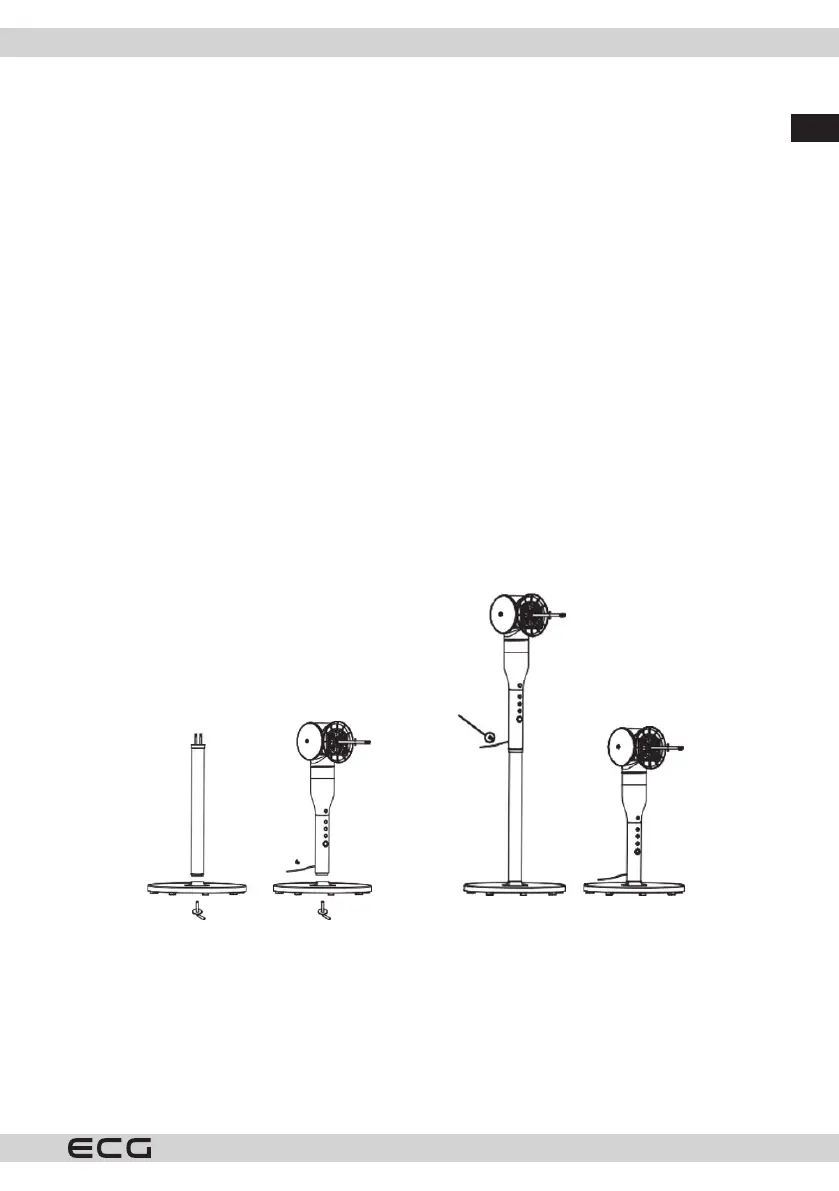

• Varianta volně stojacího ventilátoru:
Sloupek zasuňte do základny a utáhněte jej pomocí L-šroubu (viz obrázek 1 vlevo). Na sloupek
nasaďte tělo s motorem a upevněte jej pojistným šroubem (viz obrázek 2 vlevo).
• Varianta stolního ventilátoru:
Tělo s motorem zasuňte přímo do základny stojanu a utáhněte pomocí L-šroubu (viz obrázek 1
vpravo).
Volně stojicí Na stole
Obrázek 1
Volně stojicí
Na stole
Šroub
Obrázek 2
3. Nasaďte na hlavici motoru zadní mřížku. Otvory v mřížce musí zapadnout do čepů v motorové jednotce.
Upevněte ji pomocí pojistné matky zadní mřížky (viz obrázek 3 a 4).
