MANTENIMIENTO
 Dé unas pocas pasadas firmes a cada diente de
corte. Lime todos los dientes de corte izquierdos
en una dirección. Después lleve la lima al otro lado
y lime los dientes de corte derechos en la dirección
opuesta. Ocasionalmente, con un cepillo de alambre
limpie las limaduras producidas por la lima.
ADVERTENCIA
Un afilado inadecuado de la cadena aumenta el
peligro de contragolpe.
ADVERTENCIA
Si no se cambia o se repara la cadena cuando está
dañada, puede causar lesiones serias.
ADVERTENCIA
La cadena de la sierra está sumamente afilada;
siempre póngase guantes protectores al efectuar
labores de mantenimiento de la cadena.

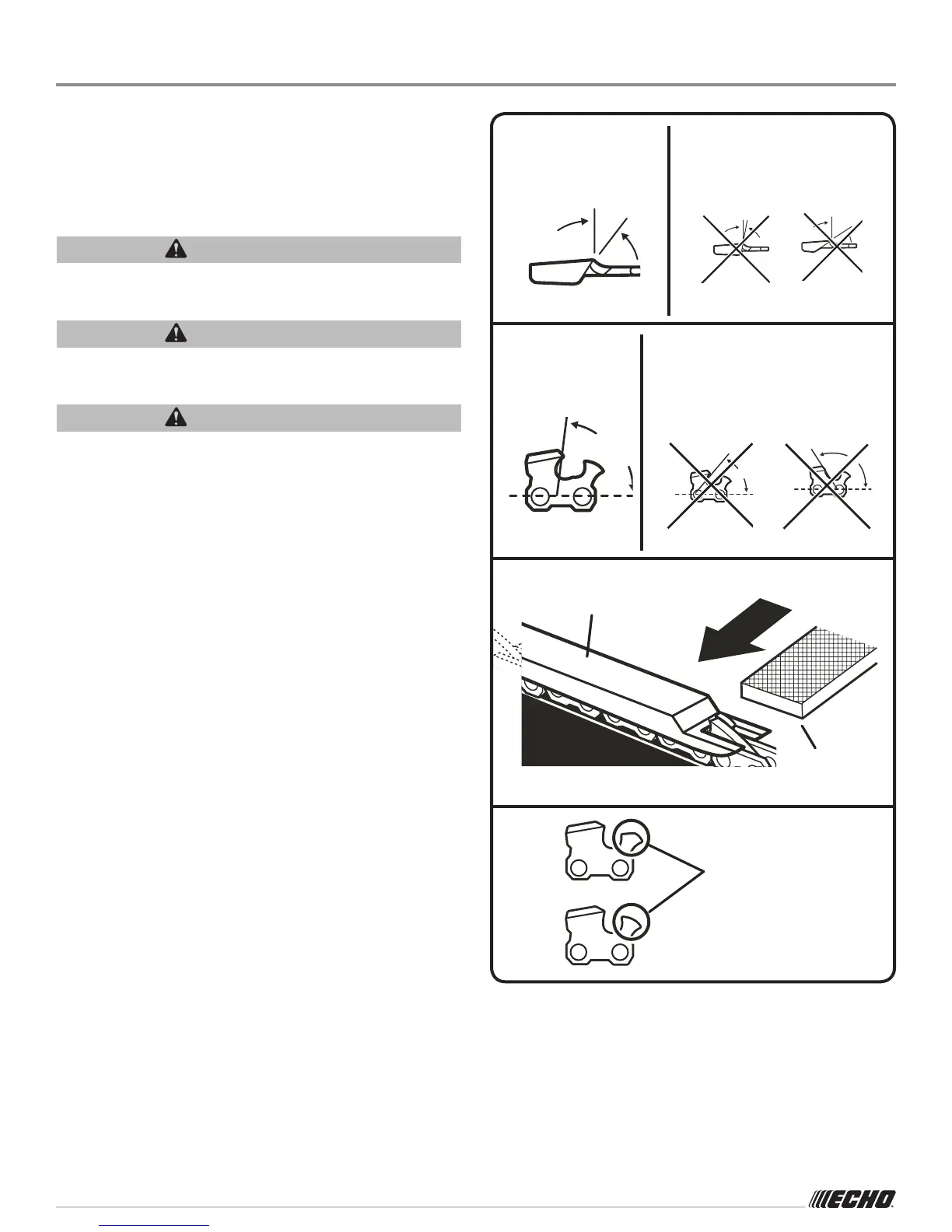

Ángulo de limadura de la placa superior
Vea la figura 42.
 ÁNGULO CORRECTO: 30º - Los mangos de las
limas están marcados con marcas guía para alinear
correctamente la lima con el fin de generar el ángulo
correcto de la placa superior.
 MENOS DE 30º - Para corte transversal.
 MÁSDE30º-Elcantoenbiselsedesafilarápidamente.
Ángulo de la placa lateral
Vea la figura 43.
ÁNGULO CORRECTO: 80º - Se genera
automáticamente si se pone una lima de diámetro
correcto en el mango.
 EN FORMA DE GARFIO - “Agarra” y se desafila
rápidamente. Aumenta el peligro de CONTRAGOLPE.
Resulta de esta forma por usarse una lima de diámetro
demasiado pequeño, o por sostenerse ésta muy
abajo.
 PENDIENTEHACIAATRÁS-Senecesitademasiada
presión para avanzar el corte, causa desgaste
excesivo en la barra y en la cadena.
Resulta de esta forma por usarse una lima de diámetro
demasiado grande, o por sostenerse ésta muy alto.
Espacio libre del calibre de profundidad
Vea la figura 44 y 45.
 El calibre de profundidad debe mantenerse a
un espacio libre de 0,6 mm (0,025 pulg.). Utilice
un instrumento de calibración de profundidad
para verificar el espacio libre de los calibres de
profundidad.
LIMA PLANA
IGUALADOR DE CALIBRES
DE PROFUNDIDAD
Fig. 44
ÁNGULO INCORRECTO DE
LIMADURA DE LA PLACA
LATERAL
PENDIENTE
HACIA ATRÁS
GANCHO
ÁNGULO CORRECTO
DE LIMADURA DE
LA PLACA LATERAL
Fig. 43
80°
RESTABLEZCA LA
FORMA ORIGINAL
REDONDEANDO LA
PARTE FRONTAL
Fig. 45
ÁNGULO INCORRECTO DE
LIMADURA DE LA PLACA
SUPERIOR
MÁS DE
30°
MENOS
DE 30°
ÁNGULO CORRECTO DE
LIMADURA DE LA PLACA
SUPERIOR
Fig. 42
30°
 Cada vez que se lima la cadena verifique el espacio
libre de los calibres de profundidad.
Con una lima plana y un igualador de calibres de
profundidad baje de manera uniforme todos los calibres.
Los igualadores de calibres de profundidad vienen de
0,5 mm a 0,9 mm (0,020 pulg. a 0,035 pulg.). Use un
igualador de calibres 0,6 mm (0,025 pulg.). Después
de bajar cada calibre de profundidad, devuélvales
