Echo CS 1800 User Manual

4
DE

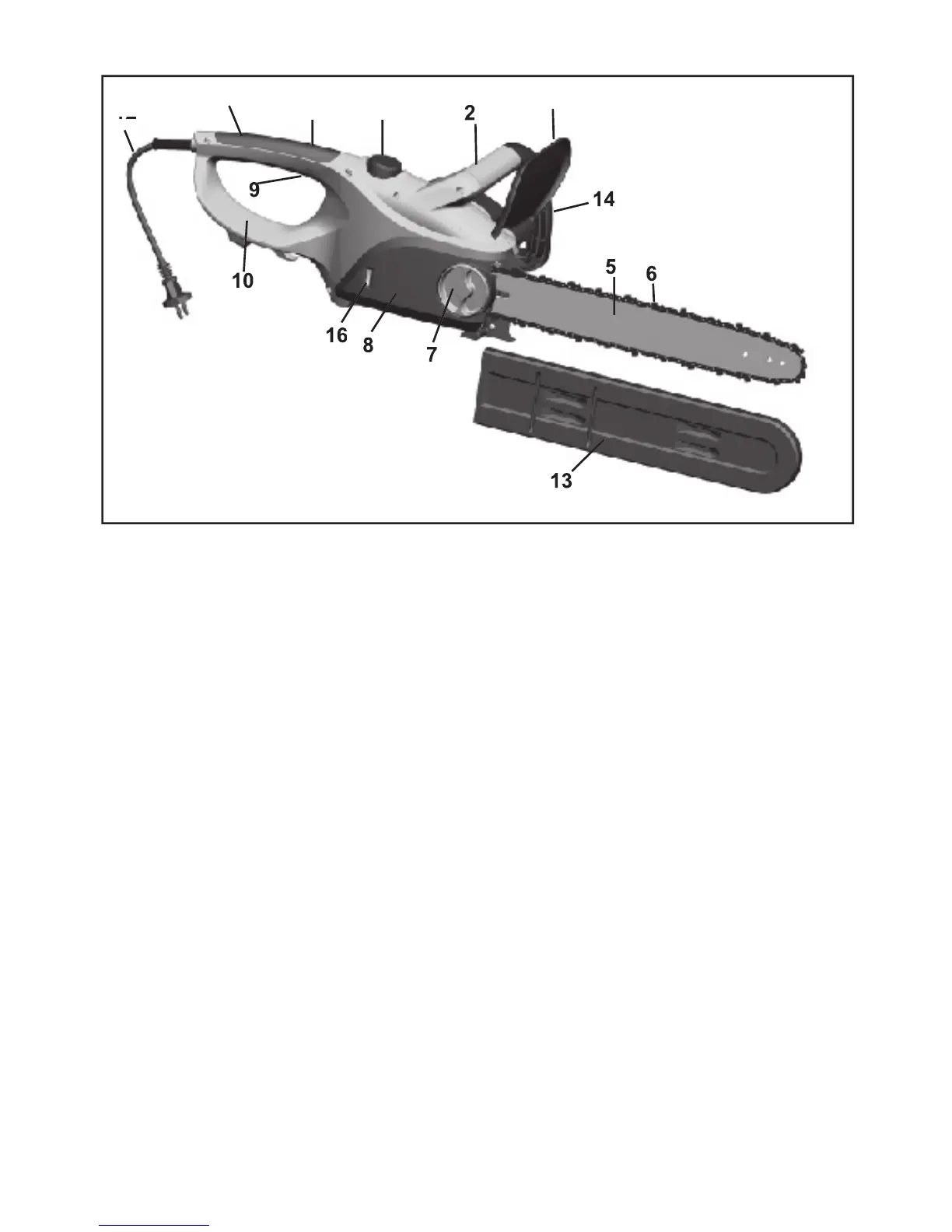

1 Ölsichtfenster (siehe Abb. 2)
2 Vorderer Handgriff
3 Öltankverschluss
4 Vorderer Handschutz
5 Schwert
6 Sägekette
7 Knebelschraube
8 Ritzeldeckel
9 Schalter
10 Hinterer Handschutz
11 Hinterer Handgriff
12 Netzleitung mit Stecker
13 Schwertschutz
14 Fällgriff
15 Sperrknopf (siehe Abb. 2)
16 Rändelrad zur Kettenschnellspannung
GB
1 Oil inspection window (see Fig. 2)
2 Front handle
3 Oil tank cap
4 Front hand protection
5 Blade
6 Saw chain
7 T-screw
8 Pinion lid
9 Switch
10 Rear hand protection
11 Rear handle
12 Mains connection with plug
13 Blade protection
14 Fell handle
15 Stopping button (see Fig. 2)
16 Knurling wheel for quick chain tension adjustment
FR
1 Ecran témoin pour niveau d‘huile (voir ill. 2)
2 Poignée avant
3 Couvercle du réservoir d‘huile
4 Protège-main avant
5 Guide
6 Chaîne de la scie
7 Vis à garret
8 Couvercle à pignon
9 Interrupteur
10 Protège-main arrière
11 Poignée arrière
12 Câble avec fi che
13 Protège-guide
14 Poignée d‘abattage
15 Bouton d‘arrêt (voir ill.2)
16 Roue à molette pour une tension rapide de la chaîne
IT
1 Finestrella di controllo dell‘olio (vedi ill. 2)
2 Impugnatura anteriore
3 Tappo del serbatoio dell‘olio
4 Protezione anteriore delle mani
5 Spada
6 Catena di taglio
7 Vite ad aletta
8 Coperchio zigrinato
9 Interruttore
10 Protezione posteriore delle mani
11 Impugnatura posteriore
12 Cavo d‘alimentazione con spina
13 Protezione della spada
14 Impugnatura d‘abbattimento
15 Pulsante di bloccaggio (vedi ill. 2)
16 Rotella zigrinata per bloccaggio rapido della catena
13
7
8
16
5
6
14
4
2
2
10
9
15
11
12
12
9
3
