COMPOSANTS DE LAVE-PRESSION
Les schémas suivants sont destinés à une référence générale.
Votre nettoyeur haute pression peut différer des modèles illustrés dans les
pages suivantes. Pour des informations de modèles spéciques, veuillez nous
contacter.

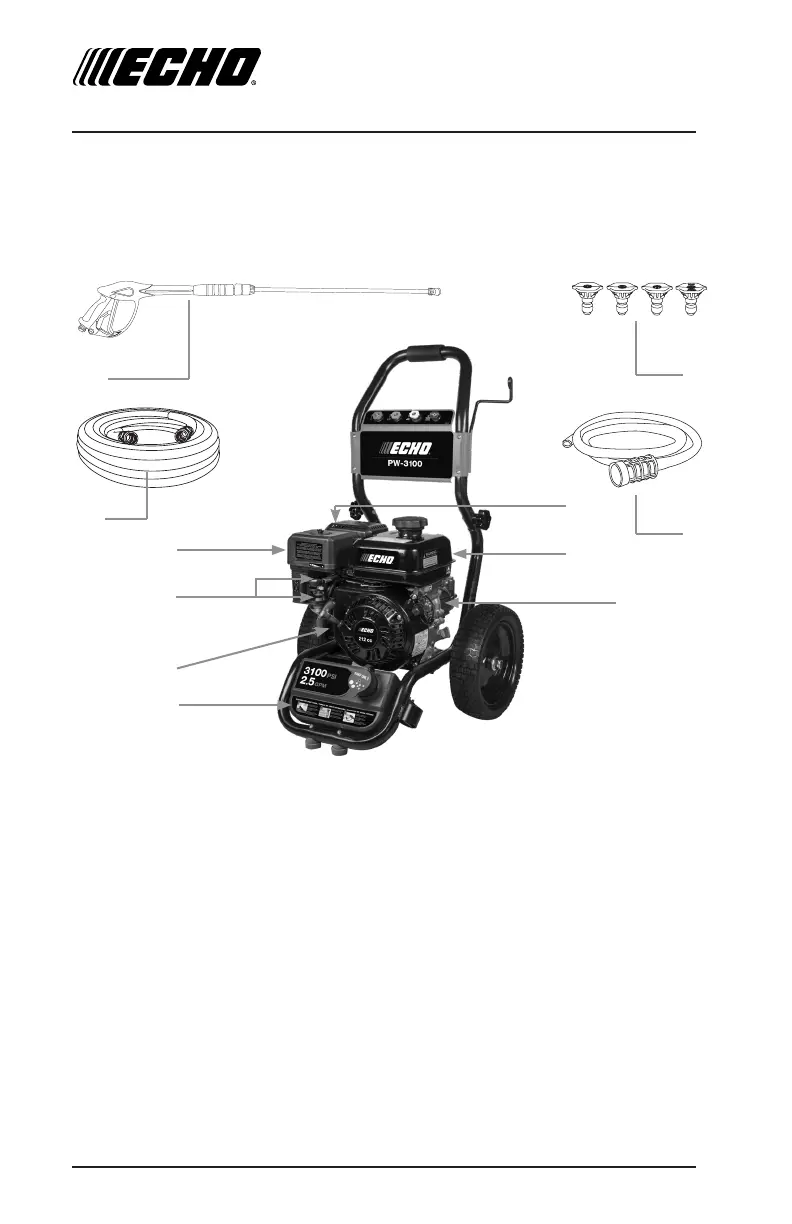

1. Pistolet à peinture - Contrôle l’application d’eau sur une surface à nettoyer avec un
dispositif de déclenchement. Comprend verrouillage de la gâchette. Vous permet
de basculer entre différents embouts de pulvérisation.
2. Tuyau haute pression - Conçu pour résister à la pression créée par la pompe.
3. AFiltre ir - Protège le moteur en ltrant la poussière et les débris de l’air
d’admission.
4. Réservoir de carburant - Remplissez le réservoir avec de l’essence ordinaire sans
plomb. Toujours laisser de la place pour l’expansion du carburant.
5. (Haut) Choke Rod - Prépare un moteur froid pour le démarrage. Manette des gaz
(inférieure) - Met le moteur en mode de démarrage pour le démarreur à rappel.
6. Lanceur à rappel - Utilisé pour démarrer le moteur manuellement.
7. Réservoir à savon - (non inclus sur tous les modèles) Remplissez uniquement
avec du détergent pour nettoyeur haute pression.
8. Pompe - Développe la haute pression. Raccordez le tuyau d’arrosage à l’entrée de
la pompe à eau et raccordez le tuyau haute pression à la sortie. Les connexions
varient selon le modèle.
9. Silencieux / Échappement - Réduit le bruit du moteur et évacue la chaleur.
10. Tuyau de siphonage du détergent - Utilisé pour aspirer le détergent dans le
courant basse pression.
11. Buses de pulvérisation - Détergent, 0 °, 15 ° et 40 °: pour diverses applications de
nettoyage.
1.
2.
10.
11.
5.
6.
7.
3.
4.
8.
9.
