in s t a l a c i o n
Herramientas requeridas: Llave de tuerca abierta de 8 mm x 10 mm,
llave de 19 mm, llave Hex de 4mm,
destornillador

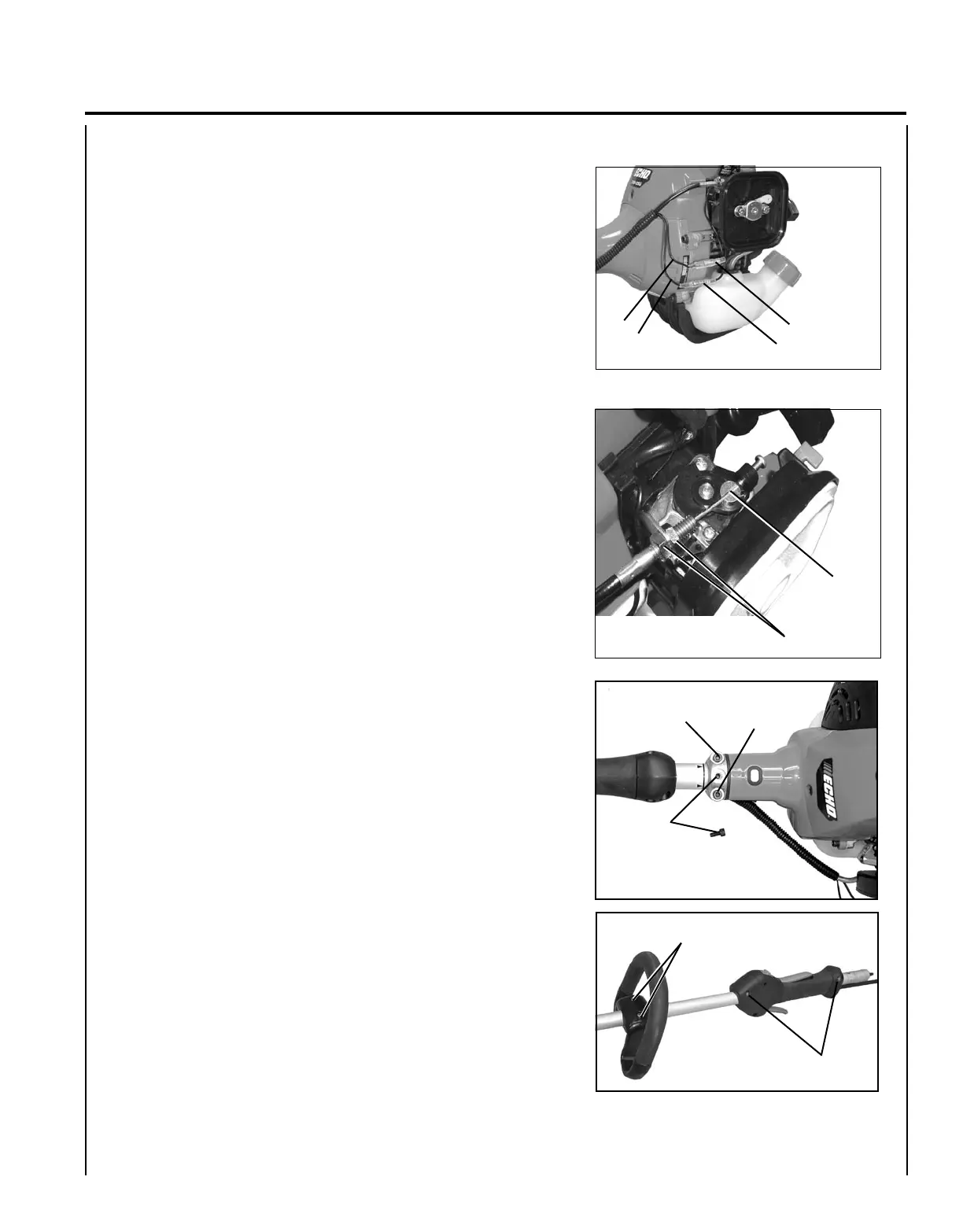

1. Cierre el estrangulador y retire la cubierta del ltro de aire y
cubierta.
2. Desconecte el cable de parada de ignición (A) y (B).
3. Aoje tuercas (C) y retire la ménsula para el cable del acelerador.
4. Retire el cable del estrangulador interno del balancín del carbura-
dor (D).
5. Aoje los dos (2) pernos (E) de las abrazaderas del eje de impul-
sión del motor, y quite el perno de ubicación del eje de impulsión
central (F).
6. Extraiga el conjunto del eje motriz de la caja del embrague.
7. Aoje los (2) tornillos (G) del asa trasera y extraiga el asa trasera
del conjunto del eje motriz.
8. Aoje los (2) tornillos (H) y retire el asa cerrada.
2
INSTRUCCIONES PARA LA INSTALACION DEL CONJUNTO DE
CONVERSION DE LOS AGARRADORES-U
A
B
A
B
D
C
F
E
E
H
G
