pag.4
A
LB374 Maior P 15/25/35
3
6
5
4
3
2
1
7
SUNTEC
S
U
N
T
E
C
SUNTEC
P
V
MAIOR P 15 - MAIOR P 25 : La pompa é del tipo a due regimi di pressione. Al collaudo é tarata a 10÷11
bar in bassa fiamma e a 15÷16 bar in alta fiamma.
SUNTEC AT2 45A+C

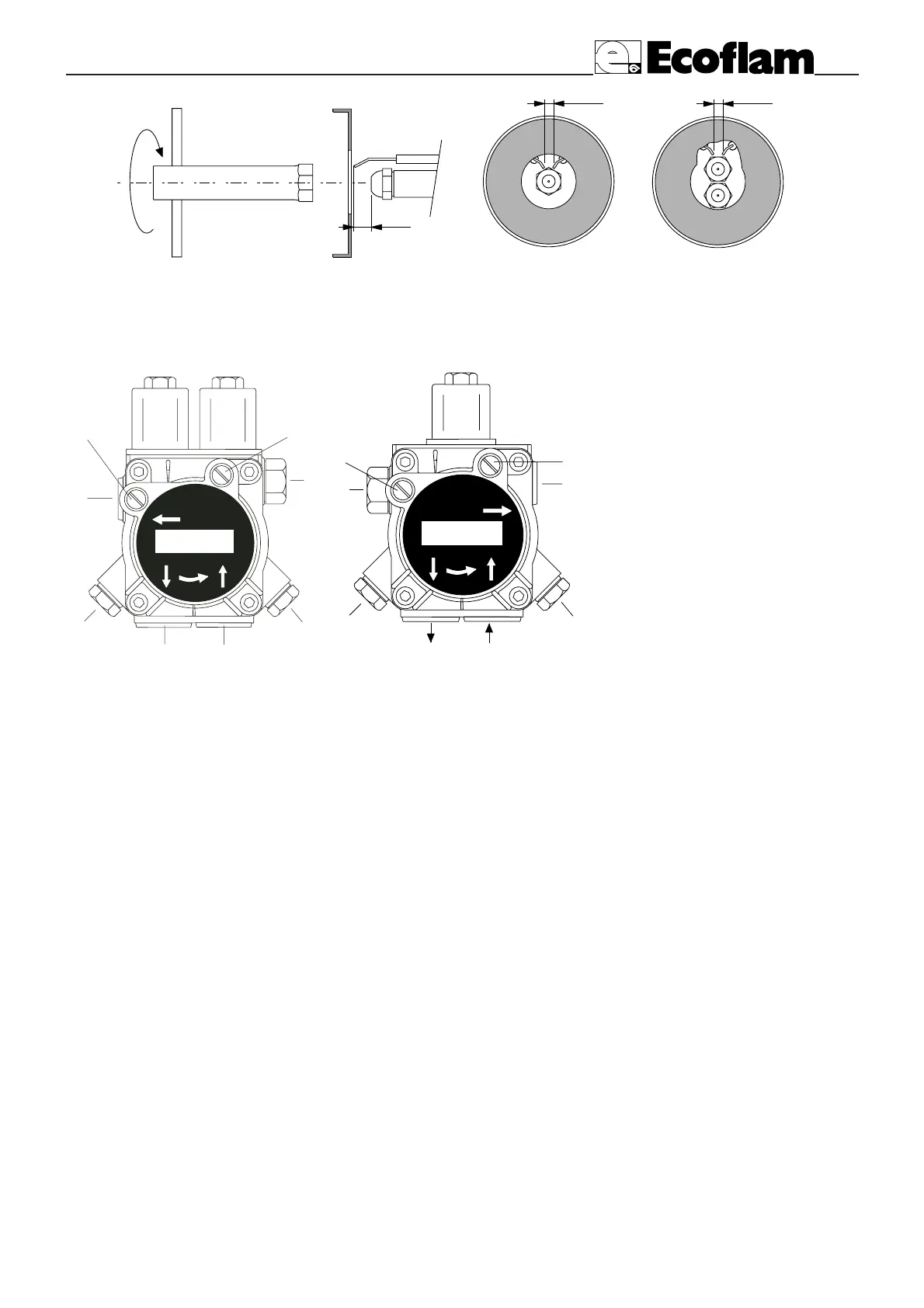

INNESCO E REGOLAZIONE DELLA POMPA GASOLIO
1 - ASPIRAZIONE
2 - RITORNO
3 - SFIATO E PRESA MANOMETRO
4 - PRESA VUOTOMETRO
5 - REGOLAZIONE PRESSIONE
ALTA FIAMMA
6 - ALL' UGELLO
7 - REGOLAZIONE PRESSIONE
BASSA FIAMMA
MAIOR P 35 : Nella pompa SUNTEC AS 67 B la pressione é regolata al collaudo a 12 bar.
CONTROLLARE:
- Che le tubazioni siano perfettamente a tenuta;
- Che siano usati tubi rigidi (preferibilmente di rame), ove possibile;
- Che la depressione in aspirazione non ecceda 0,45 bar, per evitare che la pompa entri in cavitazione;
- Che la valvola di fondo sia dimensionata correttamente;
La pressione della pompa viene regolata al valore di 12 bar durante il collaudo del bruciatore.
Prima di avviare il bruciatore, spurgare l’aria contenuta nella pompa attraverso la presa del manometro.
Riempire le tubazioni di gasolio per facilitare l’innesco della pompa.
Avviare il bruciatore e verificare la pressione di alimentazione della pompa. Se l’innesco della pompa non
dovesse avvenire durante il primo prelavaggio, con conseguente, successiva entrata in blocco del bruciatore,
riarmarne il blocco per riavviarlo, premendo il pulsante rosso sull’apparecchiatura di controllo.
Se, ad innesco della pompa avvenuto, il bruciatore dovesse andare in blocco dopo la fase di prelavaggio, a
causa di una caduta di pressione del gasolio nella pompa, riarmarne il blocco per riavviarlo. Non permettere
che la pompa funzioni per più di tre minuti senza gasolio.
Nota: prima di avviare il bruciatore, assicurarsi che il tubo di ritorno sia aperto. Una sua eventuale occlusione
provocherebbe una rottura dell’organo di tenuta della pompa.
SUNTEC
SUNTEC
SUNTEC
SUNTEC
6
5
4
3
3
3
SUNTEC
S
U
N
T
E
C
SUNTEC
P
V
2
1
SUNTEC AS 67 B
Dopo aver eseguito l’installazione del bruciatore, verificare i seguenti punti:
- Tensione di alimentazione del bruciatore ed i fusibili di protezione di rete.
- I collegamenti del motore.
- La corretta lunghezza delle tubazioni e la loro tenuta.
- Il tipo di combustibile, che deve essere adatto al bruciatore.
AVVIAMENTO E REGOLAZIONE DEL BRUCIATORE
MAIOR P 15 / 15 AB / 25
MAIOR P 25 AB
3,5 mm
3,5 mm
6 mm
MAIOR P 35
MAIOR P 15 - 25
