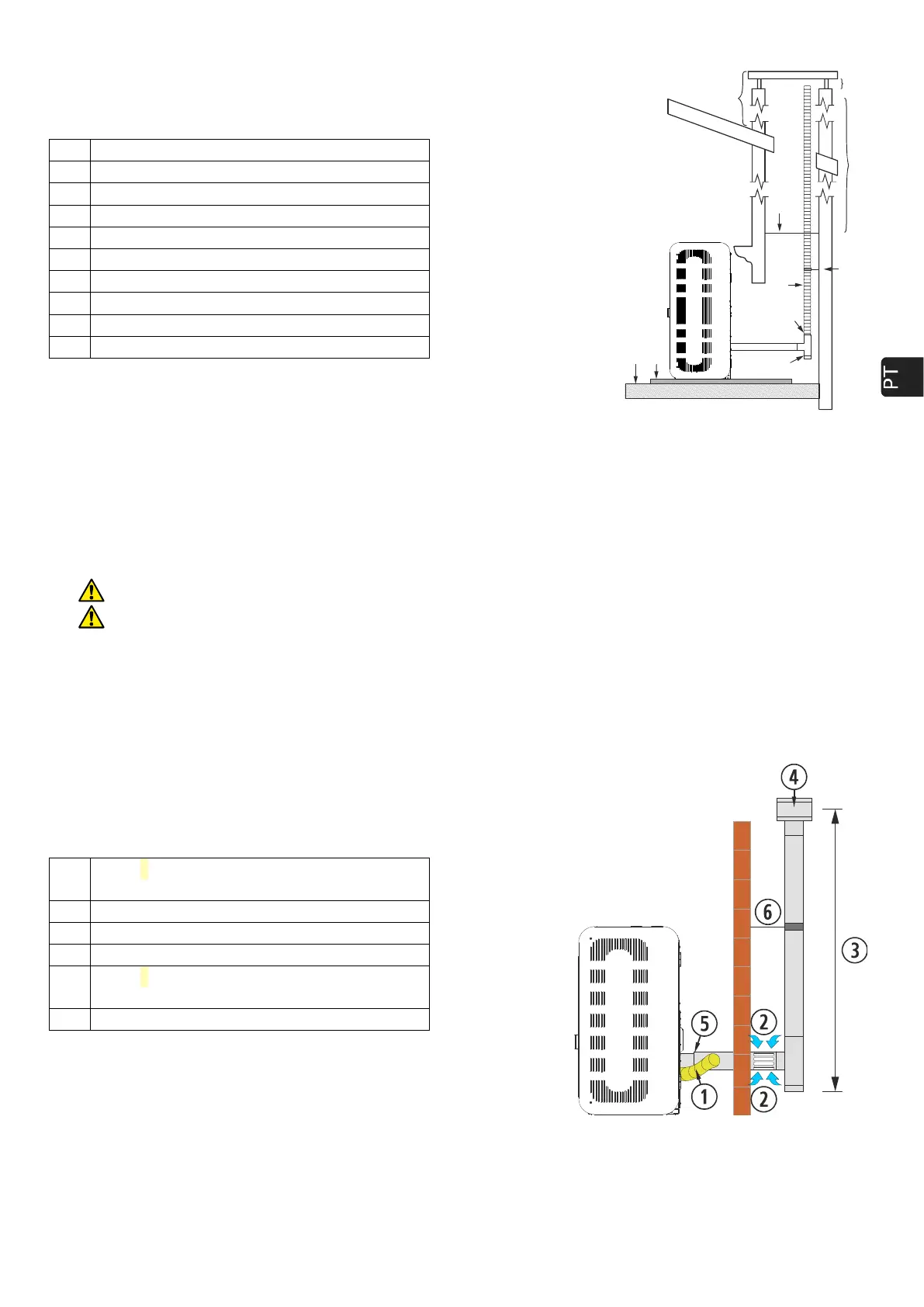

Figura 11
Ao instalar o tubo flexível para a saída de gases, prestar especial cuidado para que não fique em contacto ou
próximo da placa eletrónica nem de material combustível.
EXEMPLOS DE INTALAÇAO ESTANQUE. (SÓ MODELO MOON ESTANQUE VN 2016/04)
Proibido reduzir a seção dos tubos de entrada de ar e gases de escape.
Ignorar seção 4.22 se deve fazer uma instalação estanque.
A seguir, mostramos, dois tipos de instalação estanque:
4.29. TUBO DIFLUX.
Ligar a saida dos gases e a entrada de ar de combustão para o tubo concêntrico "Diflux". Após a admissão
de ar que esta imediatamente do lado de fora, o resto do tubo deve ser em tubo de parede dupla..
Figura 12
No modelo Moon é recomendado trocar o offset da depressao em função das seções de tubo instalado.
Ver a siguente figura:
Abraçadeira de união de aço inox.
Protector de chão incombustível.
Tubo de aço inox flexível.
Deve ultrapassar o teto em 1 metro.
m, aumentaremos uma medida.
o fogão para entrada de ar de
combustão
Entrada de ar de combustão.
≥2m. Tubo parede dupla no exterior
o fogão para saída de gas
combustão
Braçadeira de suporte de aço inoxidável.
