Pesos de referencia
del calentador
de agua lleno
Capacidad Gama Peso
25 L 45 kg
40 L 70 kg
65 L
Plano
Cuadrado
100 kg
80 L 120 kg
75 L 105 kg
100 L 135 kg
150 L 200 kg

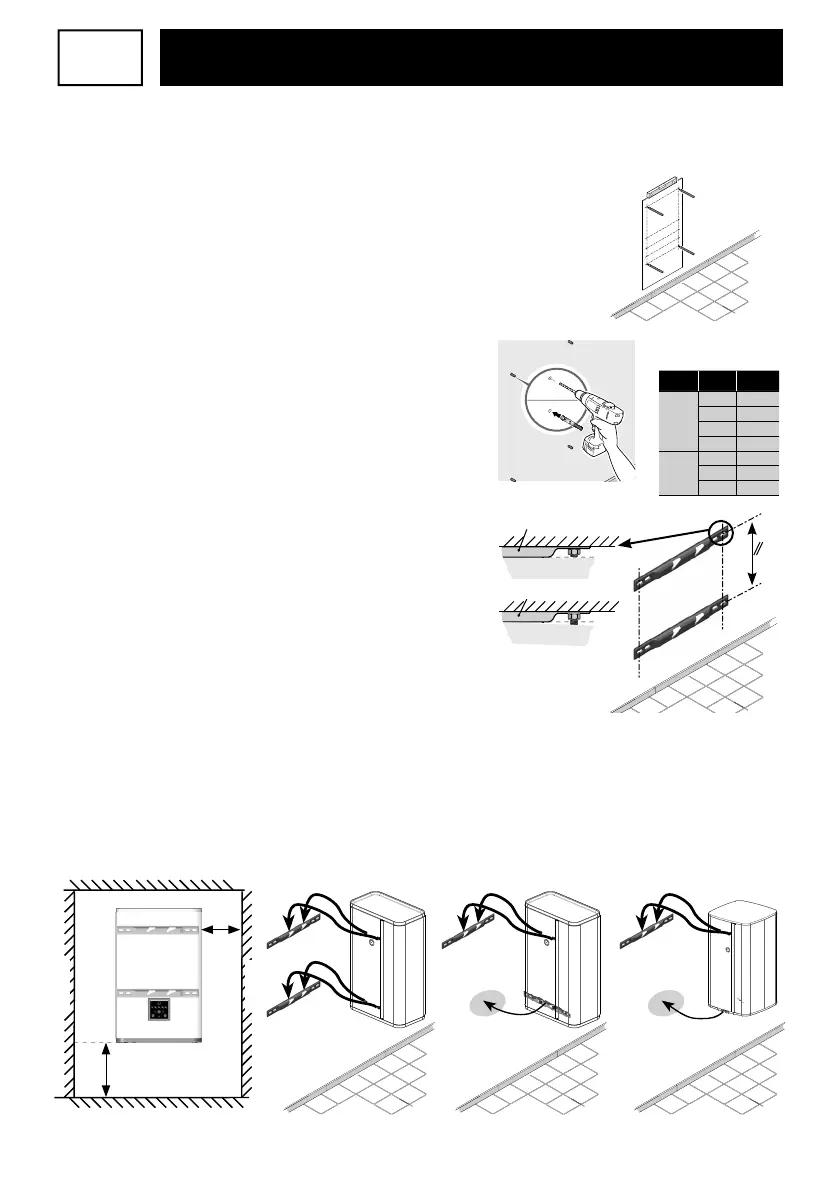

Manual de instalación: Esquema de montaje general
2. Cómo instalar el calentador de agua
2.1 Calentador de agua vertical de pared:
Calentadores planos y cuadrados
X Coloque la plantilla de taladros impresa en el embalaje sobre
la super cie de la pared y realice las marcas correspondientes
al modelo del calentador de agua, teniendo en cuenta
los espacios mínimos que hay que respetar alrededor del
calentador de agua (consulte el esquema A).
Y Taladre la pared y coloque  jaciones de 10 mm de diámetro
(Ø) adaptadas al tipo de pared (placa de yeso, hormigón,
ladrillo).
Atención: La pared debe poder resistir el peso del calentador
de agua lleno.
Z Fije  rmemente los estribos (en el caso de los aparatos con
capacidad de 25/40/65/80 l) o un solo estribo (en el caso de
los aparatos con capacidad de 75/100/150 l) y compruebe
las distancias entre ejes de los estribos con un metro. Los
elementos utilizados para la  jación no deberán superar la
super cie de apoyo del calentador de agua.
NOTA: En el caso de los modelos de 25/40/65/80 l, si la resistencia
de la pared es su ciente, es posible realizar la  jación mediante
un único estribo en la parte superior. Para garantizar una
correcta sujeción, coloque el estribo inferior en los enganches
del calentador de agua, con las aberturas orientadas hacia
abajo. El estribo inferior sirve de tope, apoyándose en la pared sin atornillar (esquemas C o D).
[ Levante y coloque el calentador de agua apoyado en el o los estribos, asegurándose de que los
enganches quedan situados por encima de los estribos.
\ Baje el calentador hasta que los enganches queden debidamente  jados en las ranuras.
Cuando los enganches estén acoplados, no será posible mover el calentador de agua a los lados sin hacer
un esfuerzo considerable.
on
Estribo
Pared
Pared
Estribo
Calentador de agua
Calentador de agua
SÍ
NO
on
20 mm
mín.
400 mm
SUELO
TECHO
È
È
La salida de agua caliente debe encontrarse
a la izquierda del calentador de agua.
PARED PARED
Esquema B
on
Esquema C
on
Zona
de apoyo
Esquema D
on
Zona
de apoyo
Esquema A
