Edesa Flat - Page 18

ES
17
Manual de instalación: Lugar de instalación
3. Conexión eléctrica e hidráulica

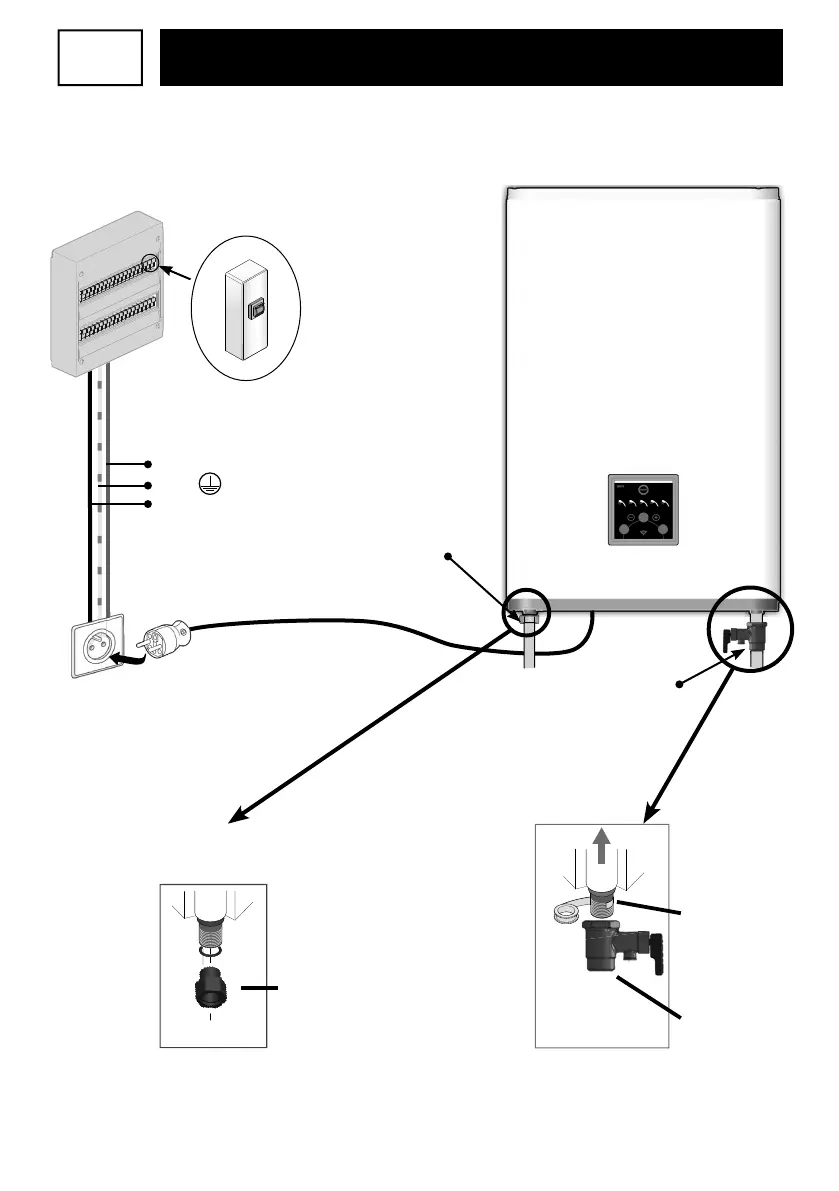

Ejemplo con un calentador de agua vertical de pared
Conexión
dieléctrica
OBLIGATORIO OBLIGATORIO
Válvula
de seguridad
Fase
Tierra
Neutro
Salida
agua
caliente
È
Entrada
agua fría
È
Cuadro eléctrico 230 V
Disyuntor 16 A
y diferencial de 30 mA.
Conexión permanente las 24 h del día.
Conexión de agua fría
Teón, aplicado
en el sentido
del roscado
Válvula
de seguridad
X
Y
Conexión de agua caliente
Racor dieléctrico
de plástico
Z
