NEDERLAND

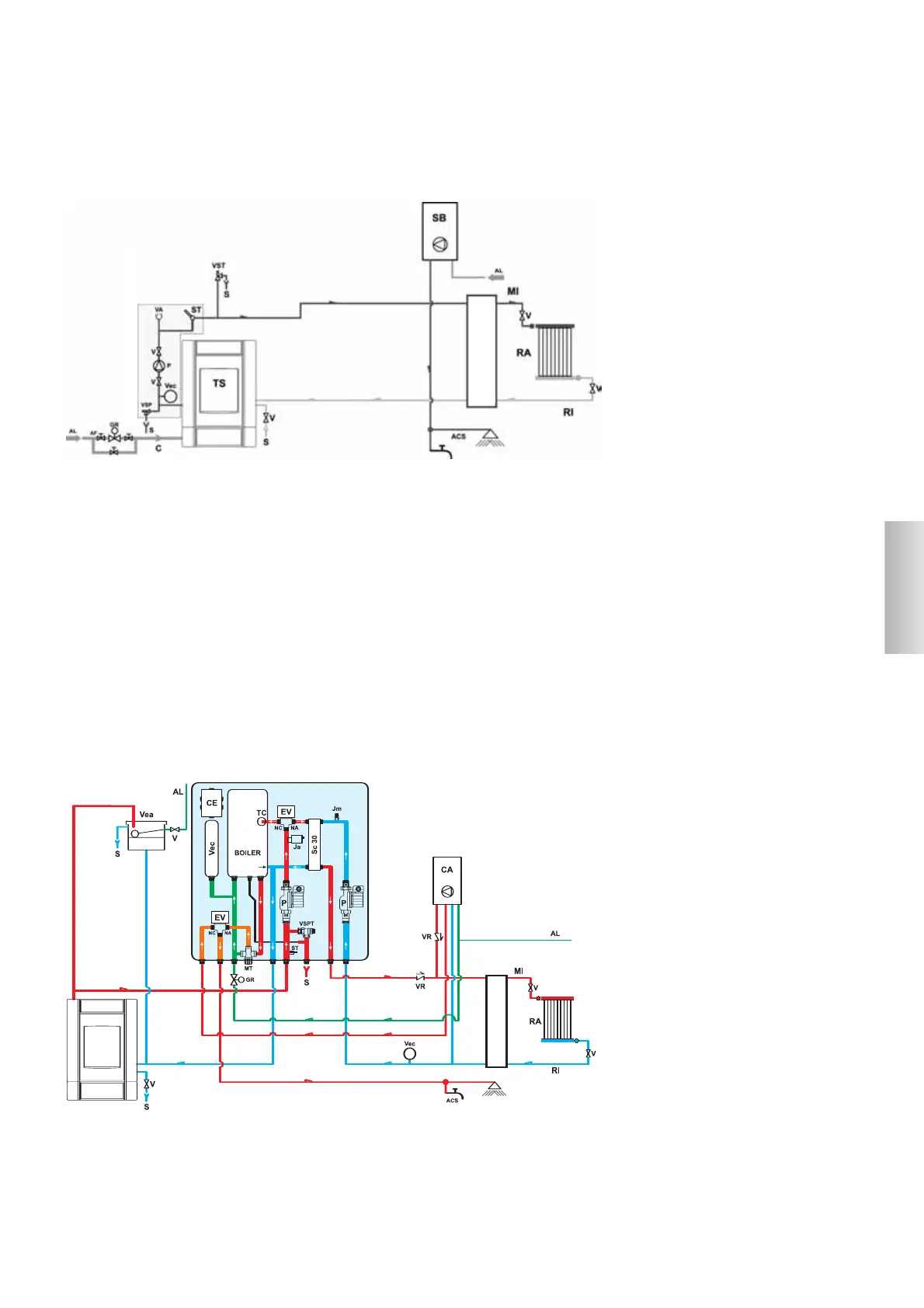

Installatie thermokachel voor gecombineerde verwarming met warmwaterinstallatie
Dit schema is slechts indicatief, de correcte installatie moet door uw verwarmingstechnicus worden uitgevoerd
Installatie voor de onmiddellijke productie van warm water voor sanitair gebruik met behulp van
IDROKIT gemonteerd op een gasketel.
Dit schema is slechts indicatief, de correcte installatie moet door uw verwarmingstechnicus worden uitgevoerd.
Interne onderdelen van de kachel
Hoofdleiding
LEGENDE
AF: Koud water
AL: Aansluiting waterleiding
C: Vulling/heropname
GR: Vulgroep
MI: Persleiding installatie
P: Pomp (circulatiepomp)
RA: Radiatoren
RI: Retour installatie
S: Ontlading
SB: Warmwaterinstallatie
ST: Temperatuursensor
TS: Thermokachel
V: Kogelklep
VA: Automatische klep voor luchtafvoer
Vec: Gesloten expansievat
VSP: Gesloten expansievat
VST: Thermische uitlaatklep
LEGENDE
ACS: Warm tapwater
AF: Koud water
AL: Toevoer waterleidingsnet
C: Laden/Reïntegreren
CE: Elektronische regeleenheid
EV: Drieweg elektroklep
NA: Normaal Open
NC: Normaal gesloten
GR: Reduceerklep
Ja: Joker automatische ontluchting
Jm: Joker manuele ontluchting
MI: Toevoer Installatie
MT: Thermostatische menger
P: Pomp (circulator)
RA: Radiators
RI: Retour installatie
S: Afvoer
SC30: Wisselaar 30 platen
ST: Temperatuursonde
TC: Contactthermostaat
TM: Inbouwhaard
V: Kogelklep
Vea: Open Expansievat
Vec: Gesloten Expansievat
VR: Terugslagklep
VSPT: Veiligheidsklep druk temp.
VCA: Ketel
IDROKIT
TM
Collector
Toevoerbuis Ø18 cm
Veiligheidsbuis Ø28 cm
