MONTAGE VAN DE BEKLEDING
Onderdelen van de bekleding
Lijst van de onderdelen van de bekleding:
- 12 zijtegels (95),
- Tegels voor de bovenkant: rechts en links,
- Keramische plaat (43),
- Aluminium bevestigingsprofiel (117) inbegrepen in de
verpakking van de kachel, NIET bij de tegels.
Montage van de bekleding
ZONDER DE BOVENKANT ERAF TE NEMEN, na de kachel
correct te hebben geïnstalleerd, onderstaande stappen volgen:
Zijtegels
Te beginnen vanaf de onderkant, elk element (95) in de speciale
groef van het steunprofiel inpassen.
Tussen elk element de bijgevoegde rubberen stukjes voegen
(96).
Na de zes tegels van de ene kant te hebben geplaatst, ze goed
aandrukken om het bevestigingsprofiel (117) vast te zetten.
Herhaal de werkwijze aan de andere kant.
Tegels voor op de bovenkant
De linker- en rechtertegel voor de bovenkant moeten enkel wor-
den aangedrukt in de daarvoor voorziene groeven.
Plaat in keramiek (43)
Open de deur van de kachel. Draai de twee schroeven van het
paneel los. GEBRUIK SILICONE om de plaat te bevestigen,
spuit de silicone in de groeven.
Metalen onderdelen van de bekleding
Zelfde werkwijze als voor de keramische tegels, maar nu voegt u
metalen zijpanelen in, in de plaats van keramische zijtegels.

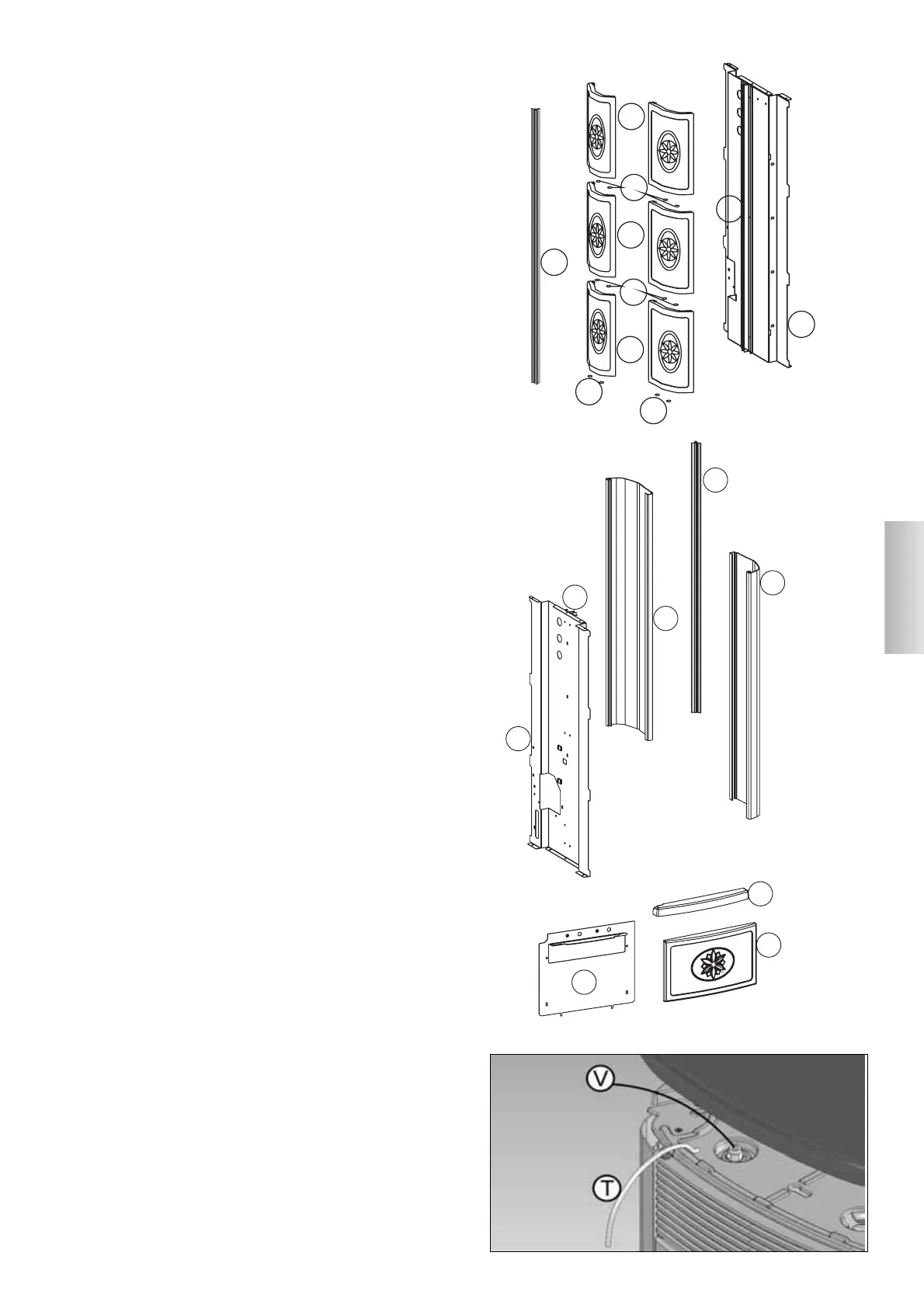

De nummers verwijzen naar het gedemonteerde aanzicht op
pagina 122-123-124.
Op hetzelfde gedemonteerde aanzicht vindt u de bestelcodes
terug.
91
NEDERLAND
32
34
35
35
117
40
41
43
96
34
33
95
95
95
96
96
96
117
Opgelet:
Bij de eerste aansteking moet de lucht/het water
afgelaten worden via de kogelklep (V) onder de
tegel van de bovenzijde.
Voer het meegeleverde buisje (T) in de ontluchtin-
gsklep en open de klep met een schroevendraaier
tot alle lucht afgelaten is.
