1.3 硬體介紹
Edimax AC-M3000 是一個以嵌入式平台所開發的 mini-desktop 產品。產品尺寸為：243 mm
(長) x 150 mm (寬) x 45.5mm (高)，以下將從正面板與背面板來描述產品外觀。位於正面板的介面
包含：10 個(100Mbps)網路埠；其中 2 個為 WAN 埠、另 外 8 個為 LAN 埠。此外也提供 12 個 LED
燈號來顯示系統電源、系統狀態、以及 10 個高速乙太網路埠的連接狀態。背面板則提供包含：一
個 Reset 鍵、一個 console 埠、及電源插座。
.
正面板：
1. LED 燈號：Power x 1, Status x 1, WAN x 2, LAN x 8
2. WAN 埠：10 Base-T / 100Base-TX RJ-45 x 2
3. LAN 埠：10 Base-T / 100Base-TX RJ-45 x 8

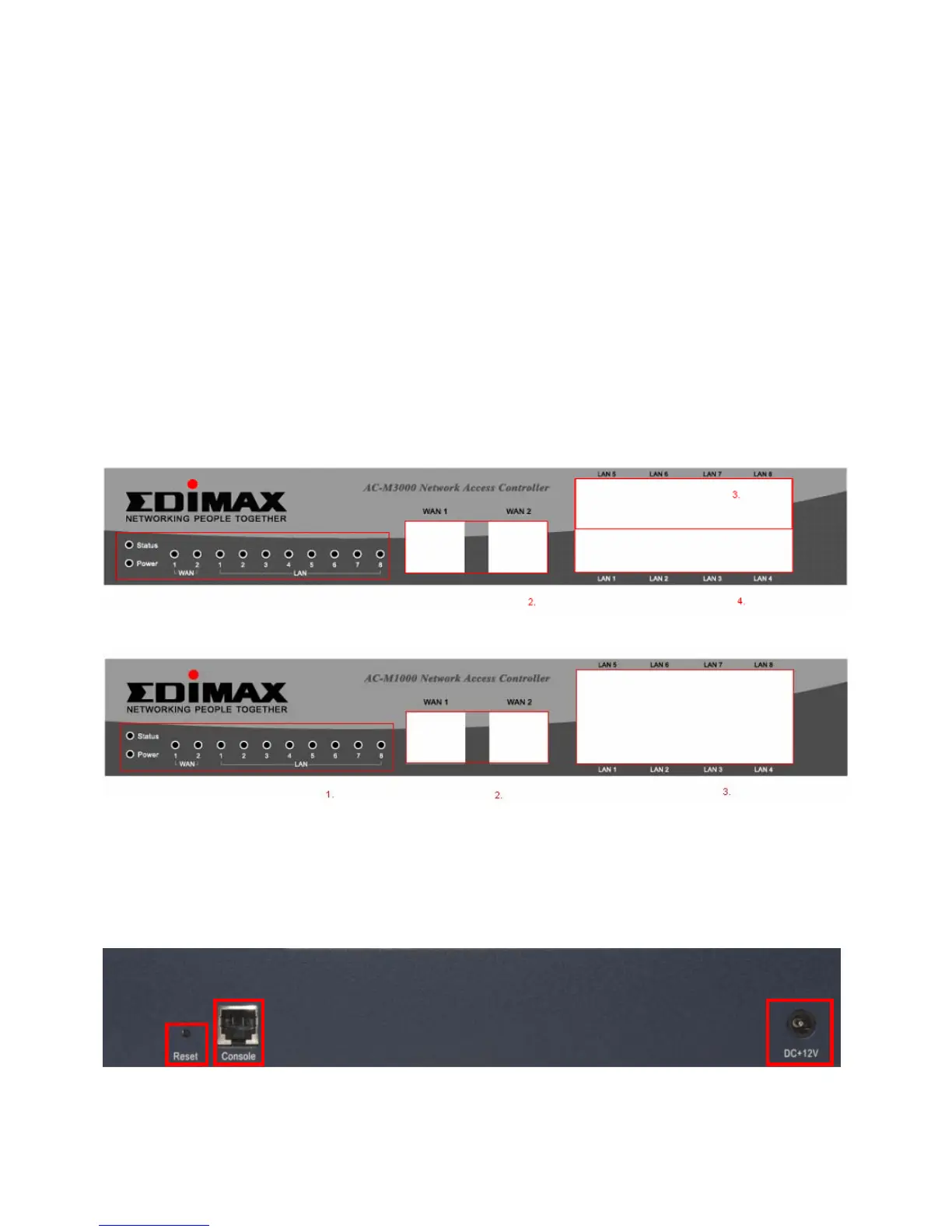

Edimax AC-M3000 正面板：
Edimax AC-M1000 正面板：
背面板：
1. Reset 鍵 x 1
2. Console 埠: RJ-11 x 1
3. 電源插座 x 1
1
2
3
