MONTAGEM
12
16
15
14
13
17
Fig. 3
19
15
17
Fig. 4

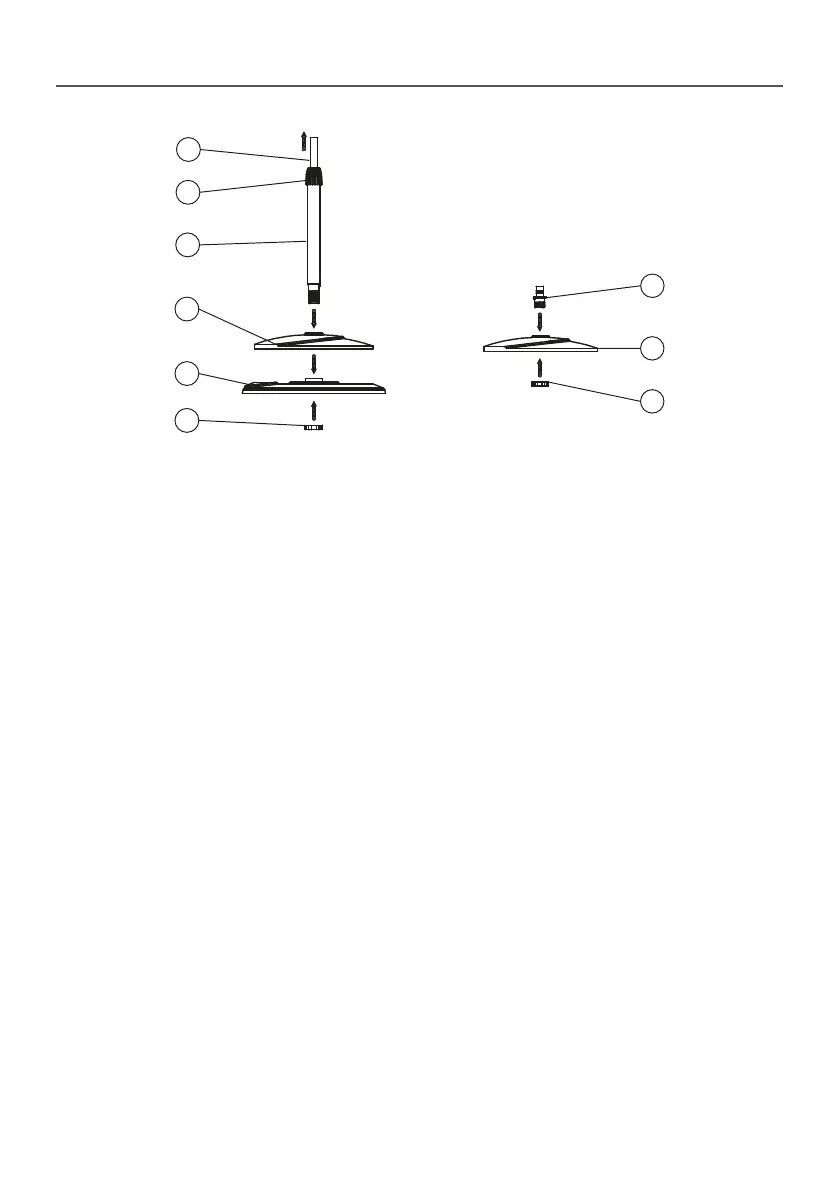

1. Remova as peças da embalagem. Coloque a
base externa do ventilador (# 16) no chão,
coloque a base interna (# 15) e alinhe as curvas
do círculo em ambas as bases. Insira a coluna
inferior (# 14) nas bases e prenda-as com a porca
de fixação da base de plástico (# 17).
2. Solte a porca de fixação do ajuste de altura (#
13) e puxe a coluna ajustável (# 12); segure a
altura desejada reapertando a contraporca de
ajuste de altura (# 13).
3. Coloque a coluna superior (# 8) no topo da
coluna ajustável (# 12). Aperte o botão da coluna
superior (# 10).
Para ventilador de mesa
1. Coloque a base interna do ventilador (# 15) na
mesa, insira o adaptador de conexão (# 19) na
base e prenda-os com a porca de fixação da
base de plástico (# 17).
2. Coloque a coluna superior (# 8) no topo do
adaptador de conexão (# 19). Aperte o botão da
coluna superior (# 10).
MONTAGEM DA LÂMINA E DAS GRADES (Fig.5,
# 1-7, # 20, # 21)
1. Remova e descarte a luva de plástico no eixo
do motor (# 7). Posicione a grade traseira (# 6)
contra a frente do alojamento do motor através
do eixo do motor (# 7). Certifique-se de que a
alça na parte de trás da grade (# 6) esteja
voltada para cima e que todas as estacas-guia
na caixa do motor estejam alinhadas com os
recortes na grade traseira (nº 6).
2. Prenda a grade traseira (# 6) no lugar com a
porca de plástico (# 5). Aperte firmemente a
porca de plástico (# 5) no alojamento do motor
(# 7) apertando-o na direção do CLOCKWISE.
3. Instale a pá do ventilador (nº 4) no eixo do
motor (nº 7) com os recortes instalados. Coloque
o spinner (# 3) no eixo do motor (# 7) depois da
lâmina (# 4). Prenda no lugar, apertando o rotor
(# 3) em uma direção COUNTER-CLOCKWISE.
4. Instale a grade frontal (# 1) com a faixa frontal
(# 2a) contra a grade traseira (# 2b) alinhando a
marca de alinhamento na parte superior da
grade, fechando-as pelos ganchos na grade
frontal e nos slots na grade da grade traseira,
girando a grade frontal no sentido horário até a
posição de travamento (veja a Fig. 6), o pino de
trava de encaixe (# 20) deve aparecer.
Nota: para desmontar a grade frontal, puxe o
pino de trava de encaixe enquanto gira a grade
frontal no sentido anti-horário.
5. Aperte o parafuso de bloqueio (# 21) para fixar
o pino de trava de encaixe (# 20).
Para o fã de pedestal
BASE DO PEDESTAL BASE DE VENTILADORES DE TABELA
