INSTRUCCIONES IMPORTANTES DE SEGURIDAD
INSTRUÇÕES IMPORTANTES DE SEGURANÇA / IMPORTANT SAFETY INSTRUCTIONS
1. Rejilla delantera
2a. Banda de la rejilla delantera
10.
Rejilla de la columna superior
3. Hilandero
15. Base interior
4. Aspa del ventilador
16. Base exterior
5. Tuerca de plastico
12. Columna ajustable
(para el pedestal del ventilador)
17. Tuerca de bloqueo de
base de plástico
6. Rejilla Trasera Con Mango
18. Control remoto
7. Eje del motor y cubierta
13. Ajuste de altura
tuerca de bloqueo para el
pedestal del ventilador
8. Columna superior
2b Banda de la rejilla trasera
14. Columna inferior (para el pedestal
del ventilador)
20. Pin de bloqueo
21. Tornillo de bloqueo
Fig. 1

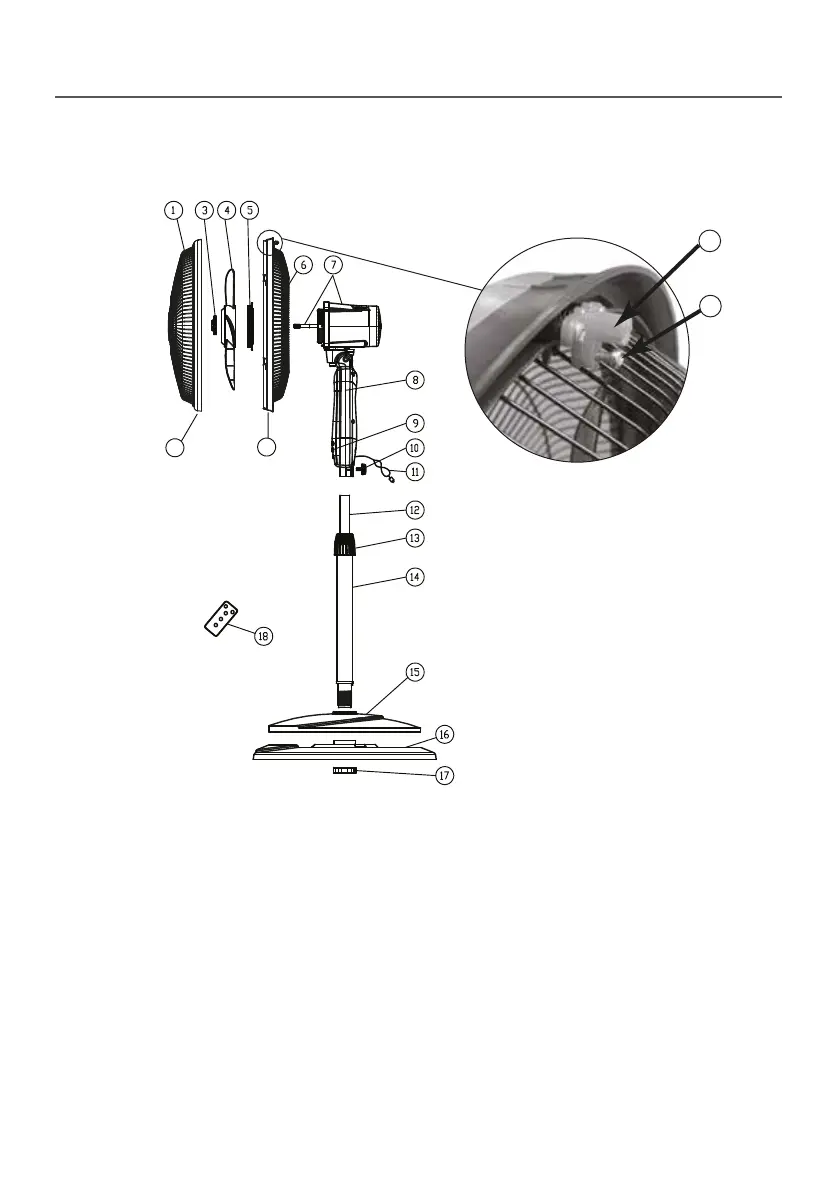

PARTES DEL VENTILADOR (PARA USO DEL PEDESTAL)
9.
Panel de control
11. Cable de alimentación
2a
2b
20
21
