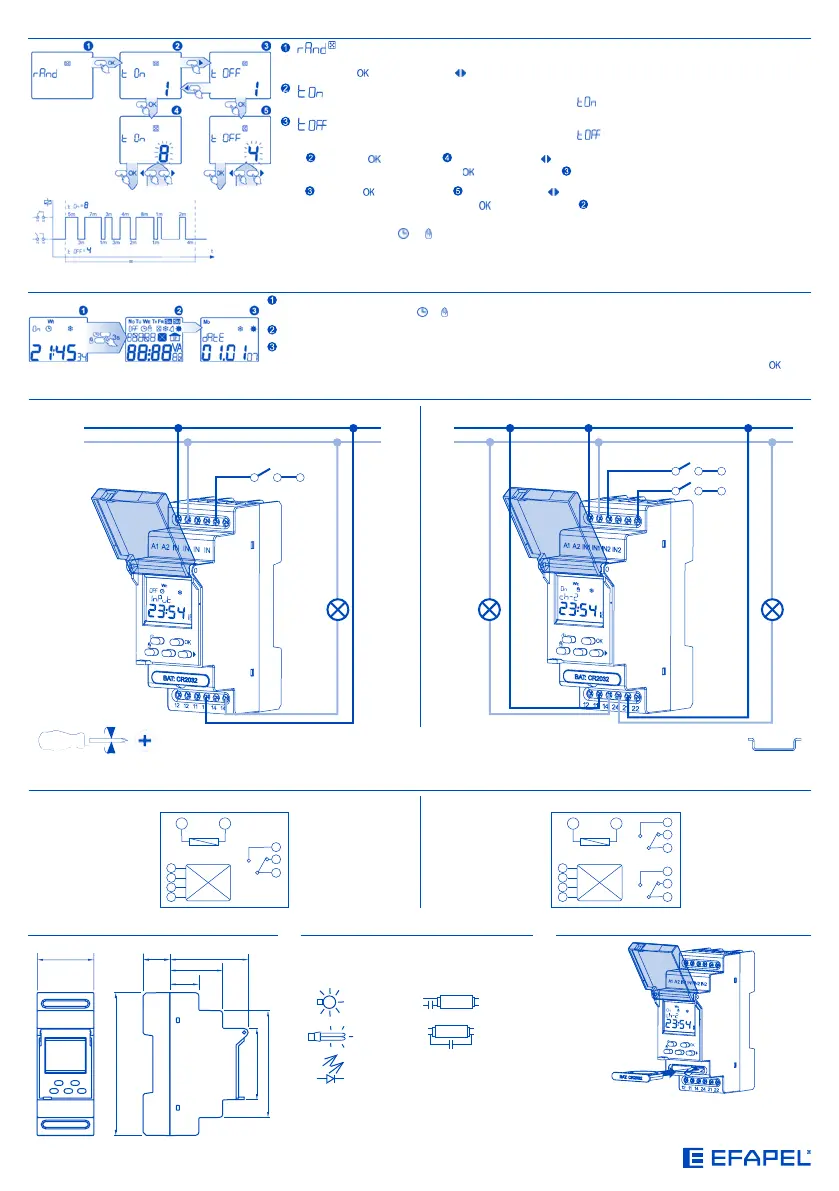

CONFIGURER LE FONCTIONNEMENT ALÉATOIRE 2 CIRCUITS
- définition du temps maximum de ON et OFF pour le relais en fonctionnement aléatoire, « random »,
qui est le même pour les deux, mais branchés sur ON séparément; entrée dans le menu en appuyant
sur ; avec les curseurs pour choisir l’écran désiré, pour:
- définition du temps maximum pour brancher ON le relais en minutes - la temporisation va être
aléatoire pour le temps compris entre 1 minute et
minutes;
- définition du temps maximum pour débrancher OFF le relais en minutes - la temporisation va être
aléatoire pour le temps compris entre 1 minute et
minutes;
Écran
: appui sur pour entrer; avec les curseurs définition du temps maximum pour brancher ON (en
minutes), confirmation en appuyant sur
; entrée sur l’écran .
Écran
: push the button to enter; avec les curseurs définition du temps maximum pour débrancher OFF
(en minutes), confirmation en appuyant sur ; entrée sur l’écran .
Il est possible de sortir de tous les écrans du menu, à n’importe quel moment, sans garder les définitions, en
appuyant sur les boutons
ou .
RESET PRINCIPAL
Pour annuler les configurations du temporisateur (heures, dates, définitions, etc.), il faut maintenir appuyés
simultanément les boutons ( et ) au menu principal, pendant 3 secondes;
Tous les espaces de l’écran seront illuminés;
Après un espace de temps, le temporisateur va demander les configurations de la date et de l’heure.
S’il est aussi nécessaire d’éliminer tous les programmes gardés, vous devrez aussi appuyer sur la touche
.
SCHÉMAS DE CONNEXION
1 circuit 2 circuits
L
N
L/N
Entrée Externe
L
N
L/N
Entrée Externe
3,5 mm
Note: L’entrée externe doit être exécutée par un interrupteur.
DIN TH 35 e
SCHÉMAS ÉLECTRIQUES
1 circuit 2 circuits
A1 A2
IN
IN
IN
IN
141211
A1 A2
IN
IN
IN
IN
242221 141211
DIMENSIONS MM CHARGES MAXIMALES RECOMMANDÉES CHANGEMENT DE LA PILE
35,5 16,8
90
45,84
67,27
49,2
33,2
18,2
2000 W 1000 W
500 W 750 W
250 W
ATTENTION: Cet interrupteur horaire incorpore une batterie don´t
le contenu peut être nocif pour lénvironnement. Ne vous défaites
pas du produit sans prendre la precaution de démonter la batterie
et de la deposer dans un conteneur approprié pour son recyclage.
EFAPEL se réserve le droit de modier ce document ou les produits ci-inclus sans préavis. En cas de doute, veuillez
contacter EFAPEL.
