16 BOÎTE DE CARGAISON — AMG1000

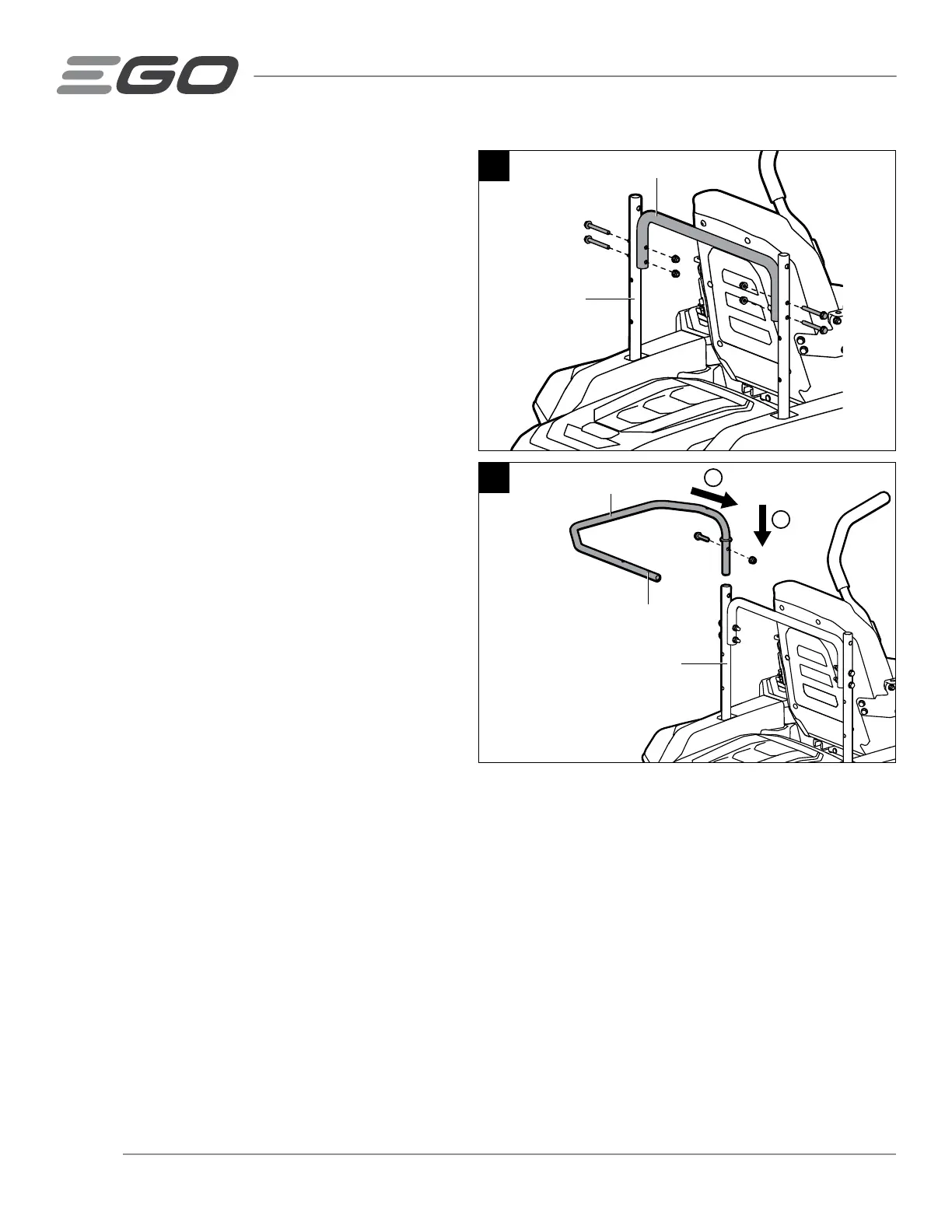

5. Tenez la barre transversale entre les poteaux pour
aligner les deux trous de montage des deux extrémités
de la barre transversale sur les deux trous de montage
du bas de chaque poteau. Insérez quatre boulons
hexagonaux à bride de fixation C et des écrous à bride
de fixation des deux côtés et serrez les boulons et les
écrous à la main (Fig. 3).
6. Serrez fermement les quatre boulons des deux côtés à
l’aide de deux clés (non fournies).
7. Soulevez le cadre de support gauche marqué par un
«L», insérez le bas du cadre dans le poteau gauche
de la tondeuse et alignez le trou du cadre avec le trou
du poteau comme illustré à la Fig. 4.
8. Insérez un boulon hexagonal à bride de fixation A
et un écrou à bride de fixation pour fixer le cadre de
support au poteau à l’aide de deux clés (non fournies).
Ne serrez pas complètement.
9. Fixez de la même manière le cadre de support droit
marqué par un «R» au poteau droit.
4
Poteau
Repère « L »
Cadre de support
3
Poteau
Barre transversale
