17BOÎTE DE CARGAISON — AMG1000

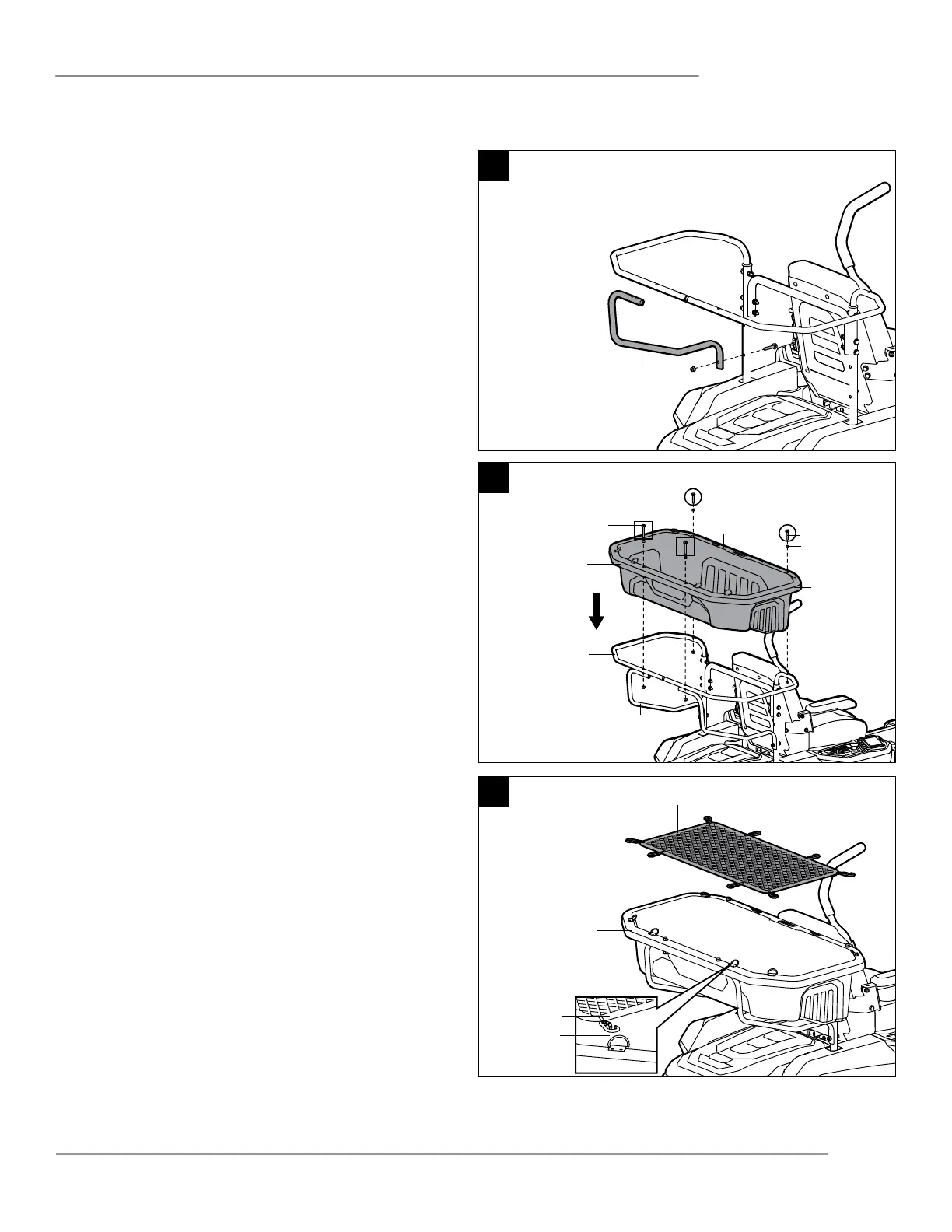

10. Alignez le trou de la partie plate du tube coudé gauche
marqué par un «L» sur le trou du poteau gauche,
insérez un boulon hexagonal à bride de fixation A et
un écrou à bride de fixation pour fixer le tube coudé au
poteau à l’aide de deux clés (non fournies) (Fig. 5). Ne
serrez pas complètement.
11. Fixez le tube coudé droit marqué par un «R» de la
même manière au poteau droit.
12. Placez la boîte de cargaison dans les cadres de support
et alignez les quatre trous de la boîte sur les trous des
cadres de support et des tubes coudés, comme illustré
à la Fig. 6. A l’aide de deux boulons hexagonaux à
bride de fixation A, de douilles et d’écrous à bride
de fixation, de deux boulons hexagonaux à bride de
fixation B, de douilles et d’écrous à bride de fixation,
fixez respectivement la boîte de cargaison aux cadres
de support et aux tubes coudés à l’aide de deux clés
(non fournies), comme illustré à la Fig. 6.
13. Serrez fermement les quatre boulons et écrous
(illustrés aux Fig. 4 et Fig. 5) qui fixent les cadres de
support et les tubes coudés aux poteaux.
14. Fixez les huit crochets du filet à mailles en nylon dans
les boucles de la boîte de cargaison, comme illustré
à la Fig. 7, pour empêcher les objets de tomber de la
boîte pendant la conduite.
5
Tube coudé
Repère « L »
Filet à mailles en nylon
Boîte de cargaison
Crochet
Boucle
7
6
Boulons hexagonaux à
bride de fixation B
Avant
Boulons
hexagonaux à bride
de fixation A
Douille
Cadre de support
Tube coudé
Arrière
Boîte de
cargaison
