26 CAJA DE CARGA — AMG1000

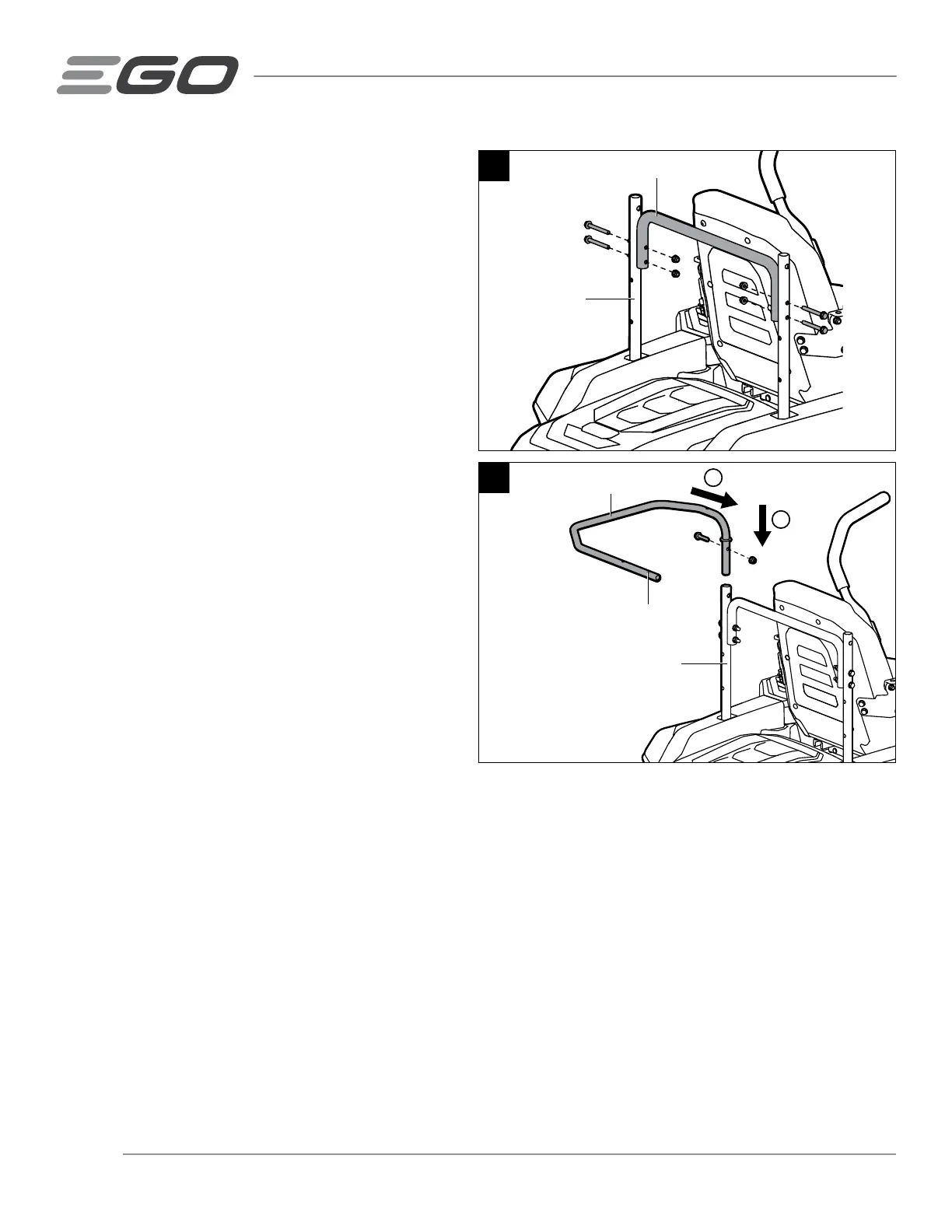

5. Sujete la barra transversal entre los postes para
alinear los dos agujeros de montaje ubicados en
ambos extremos de la barra transversal con los dos
agujeros de montaje inferiores de cada poste. Inserte
cuatro pernos de cabeza hexagonal con brida C y
cuatro tuercas con brida en ambos lados, y apriete con
los dedos los pernos y las tuercas (Fig. 3).
6. Apriete firmemente los cuatro pernos en ambos lados
por medio de dos llaves de tuerca (no incluidas).
7. Levante el armazón de soporte izquierdo marcado con
la letra “L”, inserte la parte inferior del armazón en el
poste izquierdo de la cortadora de césped y alinee el
agujero ubicado en el armazón con el agujero ubicado
en el poste, de la manera que se muestra en la Fig. 4.
8. Inserte un perno de cabeza hexagonal con brida A
y una tuerca con brida para sujetar el armazón de
soporte al poste utilizando dos llaves de tuerca (no
incluidas). No apriete completamente.
9. Instale el armazón de soporte derecho marcado con la
letra “R” de la misma man
era en el poste derecho.
4
Poste
Marca “L”
Armazón de soporte
3
Poste
Barra transversal
