27CAJA DE CARGA — AMG1000

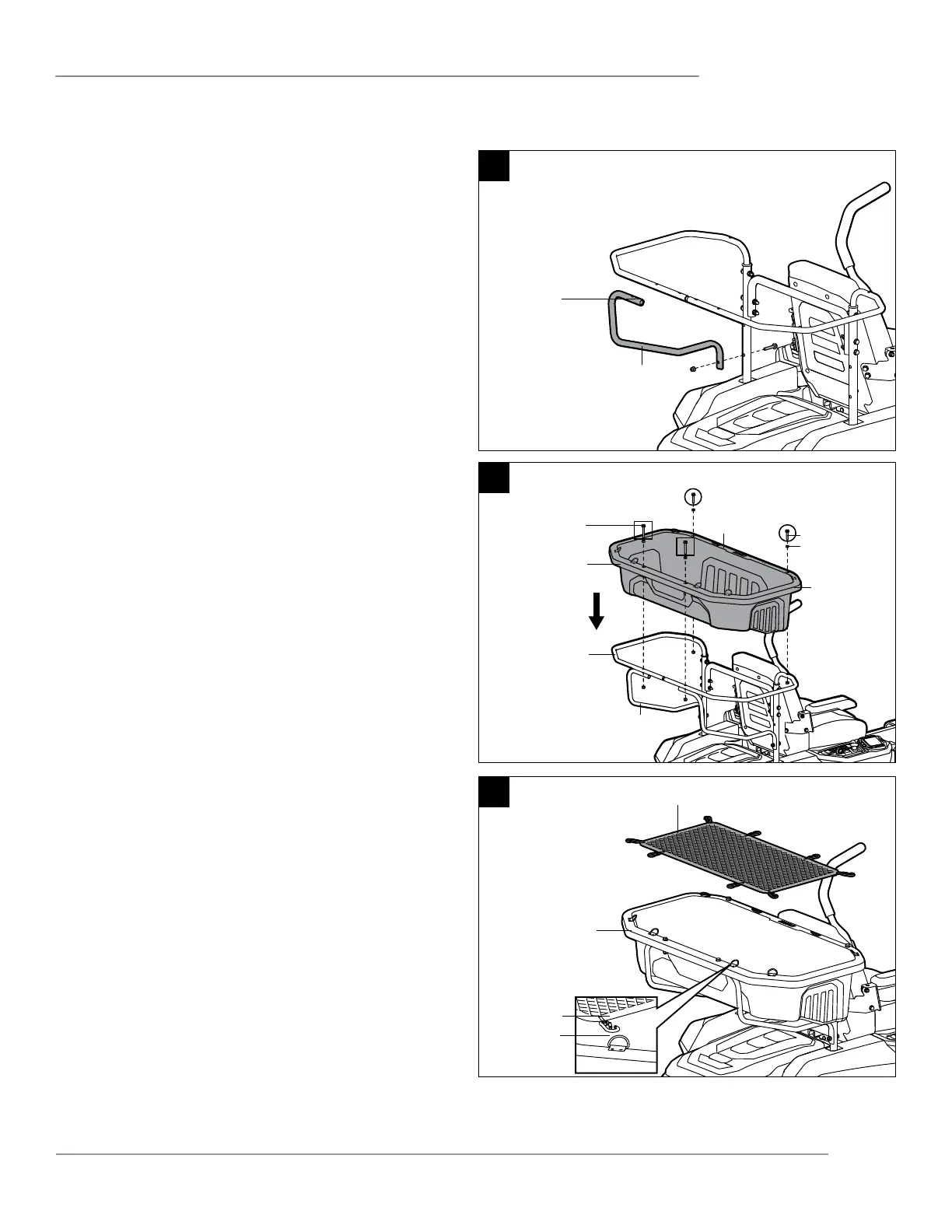

10. Alinee el agujero ubicado en la parte plana del tubo
acodado izquierdo marcado con la letra “L” con el
agujero ubicado en el poste izquierdo, inserte un perno
de cabeza hexagonal con brida A y una tuerca con
brida para sujetar el tubo acodado al poste utilizando
dos llaves de tuerca (no incluidas) (Fig. 5). No apriete
completamente.
11. Instale el tubo acodado derecho marcado con la letra
“R” de la misma manera en el poste derecho.
12. Coloque la caja de carga en los armazones de soporte,
alinee los cuatro agujeros de la caja con los agujeros
ubicados en los armazones de soporte y los tubos
acodados, de la manera que se muestra en la Fig.
6. Utilice dos pernos de cabeza hexagonal con brida
A, dos bujes, dos tuercas con brida, dos pernos de
cabeza hexagonal con brida B, dos bujes y dos tuercas
con brida, respectivamente, para fijar la caja de carga
a los armazones de soporte y los tubos acodados con
dos llaves de tuerca (no incluidas), de la manera que
se muestra en la Fig. 6.
13. Apriete firmemente los cuatro pernos y las cuatro
tuercas (que se muestran en la Fig. 4 y la Fig. 5)
que sujetan los armazones de soporte y los tubos
acodados a los postes.
14. Instale los ocho ganchos de la red de malla de nylon
en los bucles de la caja de carga, de la manera que
se muestra en la Fig. 7, para impedir que se caigan
objetos de la caja durante la conducción.
5
Tubo acodado
Marca “L”
Red de malla de nylon
Caja de carga
Gancho
Bucle
7
6
Pernos de cabeza
hexagonal con brida B
Parte delantera
Peros de cabeza
hexagonal con
brida A
Buje
Armazón de
soporte
Tubo acodado
Parte trasera
Caja de
carga
