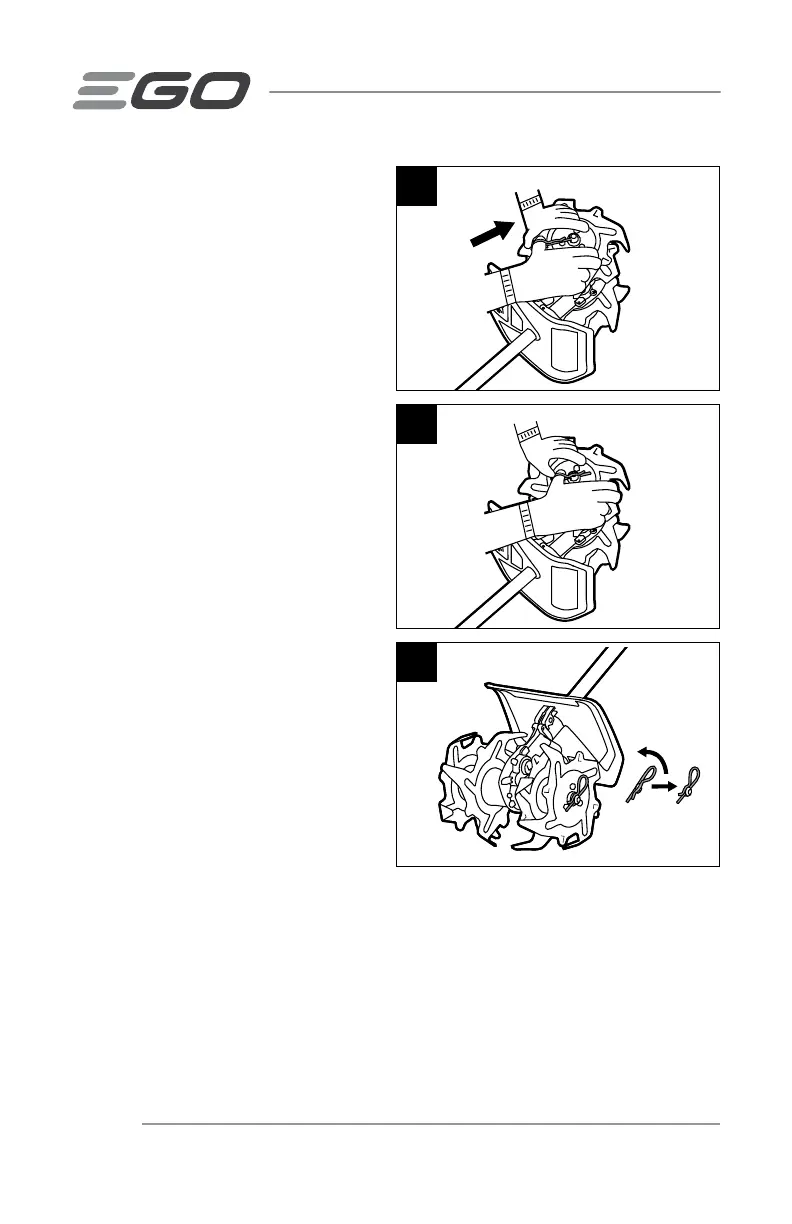

ACCESSOIRE DE CULTIVATEUR — CTA9500/CTA9500-FC56
1. Portez des gants.
2. Placez la lame intérieure, marquée
d’un « L » et dont les dents sont
orientées dans les deux directions,
à gauche de la boîte à engrenage.
Le côté marqué d’un « L » doit être
orienté vers l’extérieur
3. Placez la lame extérieure, marquée
d’un « L » et dont les dents sont
orientées dans une seule direction,
sur le même côté. Le côté marqué
d’un « L » doit être vers l’extérieur
et le manchon extérieur doit être
posé contre la lame intérieure.
4. Pour xer la lame à l’arbre
d’entraînement, insérez la
goupille d’attelage dans le trou de
verrouillage 1. Reportez-vous aux
gures 8, 9 et 10.
5. Tournez l’outil an que la lame
installée soit appuyée contre le sol.
6. Placez la lame intérieure, marquée
d’un « R » et dont les dents sont
orientées dans les deux directions,
à droite de la boîte à engrenage.
Le côté marqué d’un « R » doit être
orienté vers l’extérieur.
7. Placez la lame extérieure, marquée
d’un « R » et dont les dents sont
orientées dans une seule direction, sur le même côté. Le côté marqué d’un « R »
doit être orienté vers l’extérieur et le manchon extérieur doit être posé contre la
lame intérieure.
8. Pour xer la lame à l’arbre d’entraînement, insérez la goupille d’attelage dans le
trou de verrouillage 1. Reportez-vous aux gures 8, 9 et 10.
R
R
8
R
R
9
R
R
R
R
10
Pliez La Goupille
D’attelage À Plat
Contre La Lame
90°
