ACCESORIO PARA LA CULTIVADORA — CTA9500/CTA9500-FC
87
1. Use guantes.
2. Coloque la cuchilla interior, con la
"L" impresa, que tiene dientes que
apuntan en ambas direcciones, a la
izquierda de la caja de velocidades.
El lado impreso con la L debe
apuntar hacia afuera.
3. Coloque la cuchilla exterior con
la "L" impresa (los dientes solo
apuntan hacia una dirección) en
el mismo lado. El lado que tiene
la L impresa debe apuntar hacia
afuera y el maguito exterior se debe
colocar contra la cuchilla interna.
4. Para asegurar la cuchilla al eje
motor, inserte el pasador de
enganche en el oricio de

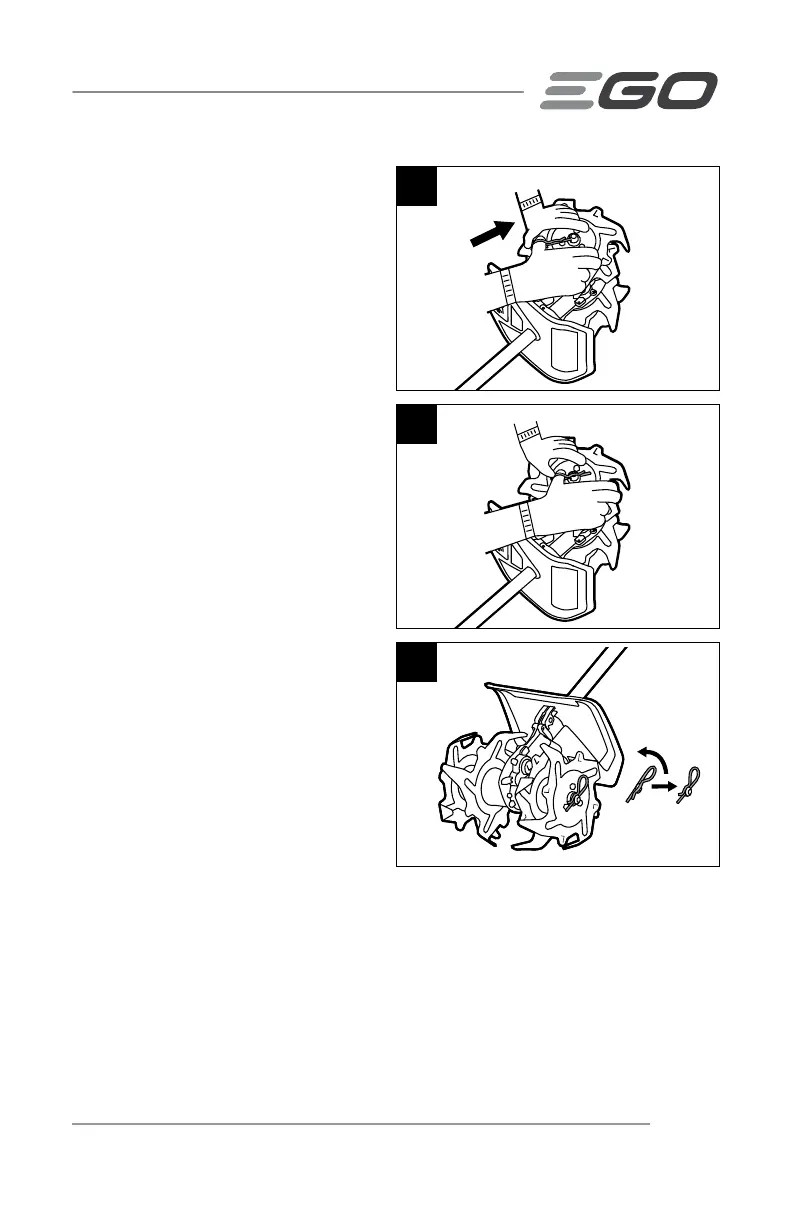

bloqueo 1. Consulte la g. 8, 9 y10
como referencia.
5. De vuelta la herramienta y apoye la
cuchilla instalada contra el suelo.
6. Coloque la cuchilla interior, con la
"R" impresa, que tiene dientes que
apuntan en ambas direcciones, a la
derecha de la caja de velocidades.
El lado impreso con la R debe
apuntar hacia afuera.
7. Coloque la cuchilla exterior con
la "R" impresa (los dientes solo
apuntan hacia una dirección) en el mismo lado. El lado que tiene la R impresa
debe apuntar hacia afuera y el maguito exterior se debe colocar contra la cuchilla
interna.
8. Para asegurar la cuchilla al eje motor, inserte el pasador de enganche en el
oricio de bloqueo 1. Consulte la g. 8, 9 y10 como referencia.
R
R
8
R
R
9
R
R
R
R
10
Doble El Pasador
De Enganche Plano
Contra La Cuchilla
90°
