89CORTA DORA DE CÉSPED INALÁMBRICA DE IONES DE LITIO DE 56 VOLTI OS— LM2000-S
6. Sin sacarse los guantes protectores, retire el perno, la brida
exterior y la cuchilla (Fig. 23).

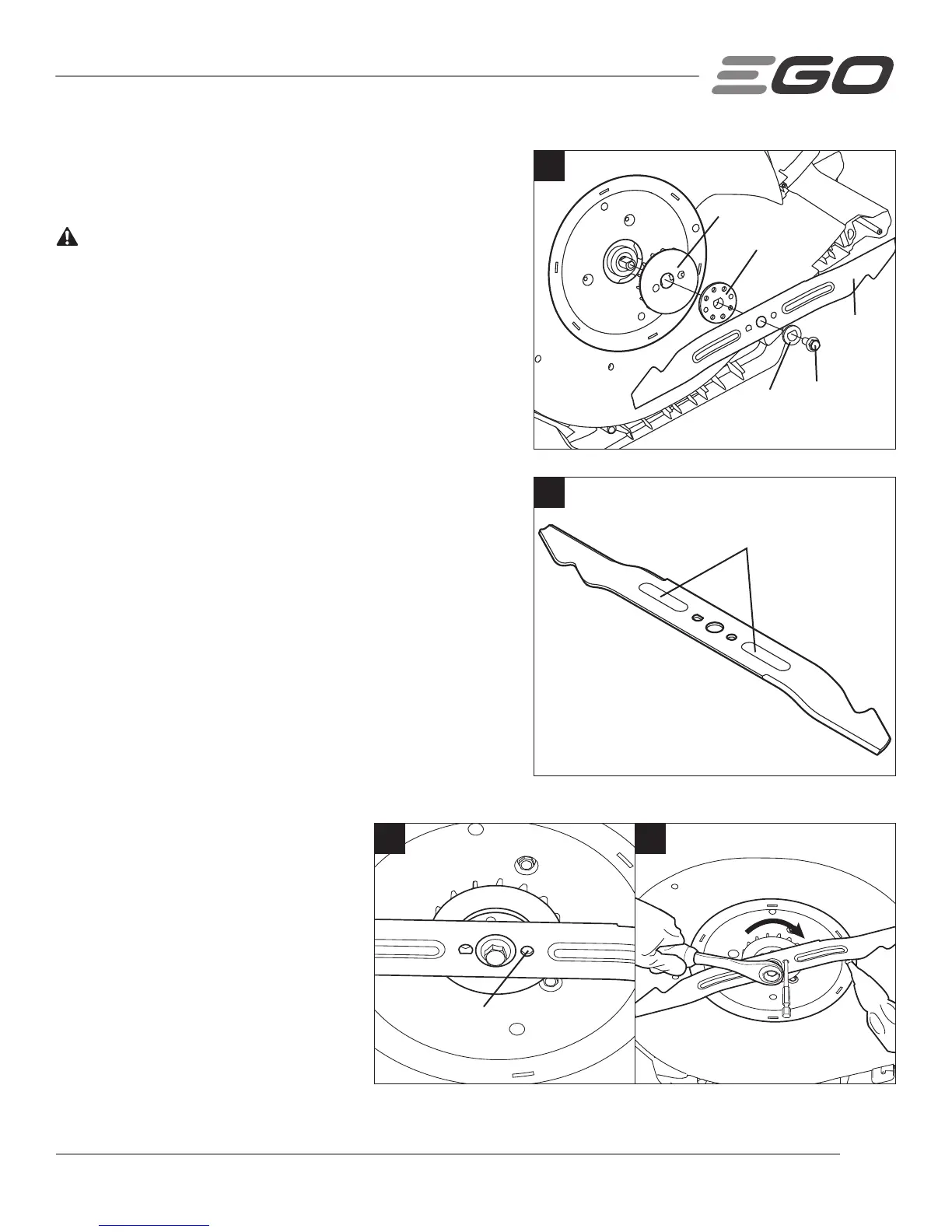

CÓMO INSTALAR LA CUCHILLA
ADVERTENCIA: Proteja las manos con guantes resistentes
oenvuelva los bordes de corte con paños u otro material al
realizar el mantenimiento de la cuchilla de la cortadora. Para
transportar la cortadora o realizar su mantenimiento, quite
siempre la llave de seguridad y el paquete de baterías.
AVISO: Para reinstalar o para reemplazar la cuchilla, asegúrese
de que las piezas estén exactamente en el mismo orden en que
las quitó (Fig. 23).
1. Alinee el ventilador y la brida interna con el eje y
ensámblelos en su lugar.
2. Sin sacarse los guantes protectores, coloque la cuchilla
sobre la brida interna con la cavidad hacia la cortadora
(como se muestra en la Fig. 24).
3. Alinee la brida externa con el eje y ensámblela en su lugar.
4. Sin sacarse los guantes protectores, gire la cuchilla con la
mano para alinear el orificio circular de la cuchilla con el
orificio circular de la brida interna (Fig. 25).
5. Coloque una varilla de metal (p. ej., un destornillador
manual) con un diámetro inferior a 1/4 pulg (6.35 mm)
dentro de los orificios alineados para que actúe como
estabilizador.Coloque otra varilla de metal (p. ej., un
destornillador manual) con un diámetro inferior a 7/16 pulg
(11 mm) dentro del orificio de fijación para que actúe como
otro estabilizador.
6. Coloque el perno en el eje y gírelo con la mano en dirección
de las manecillas del reloj para
preajustarlo.
7. Use una llave de torsión de 9/16
pulg (14 mm) (no incluida) para
girar la tuerca en dirección de
las manecillas del reloj.La torsión
recomendada para el perno de la
cuchilla es 36-43 pies libras
(49-59 Nm) (Fig. 26).
24
Hendidura
23
Ventilador
Brida interna
Perno
Brida externa
Cuchilla
25 26
Alinee los dos
orificios circulares
