SCIE À RALLONGE AMOVIBLE — PSA100062

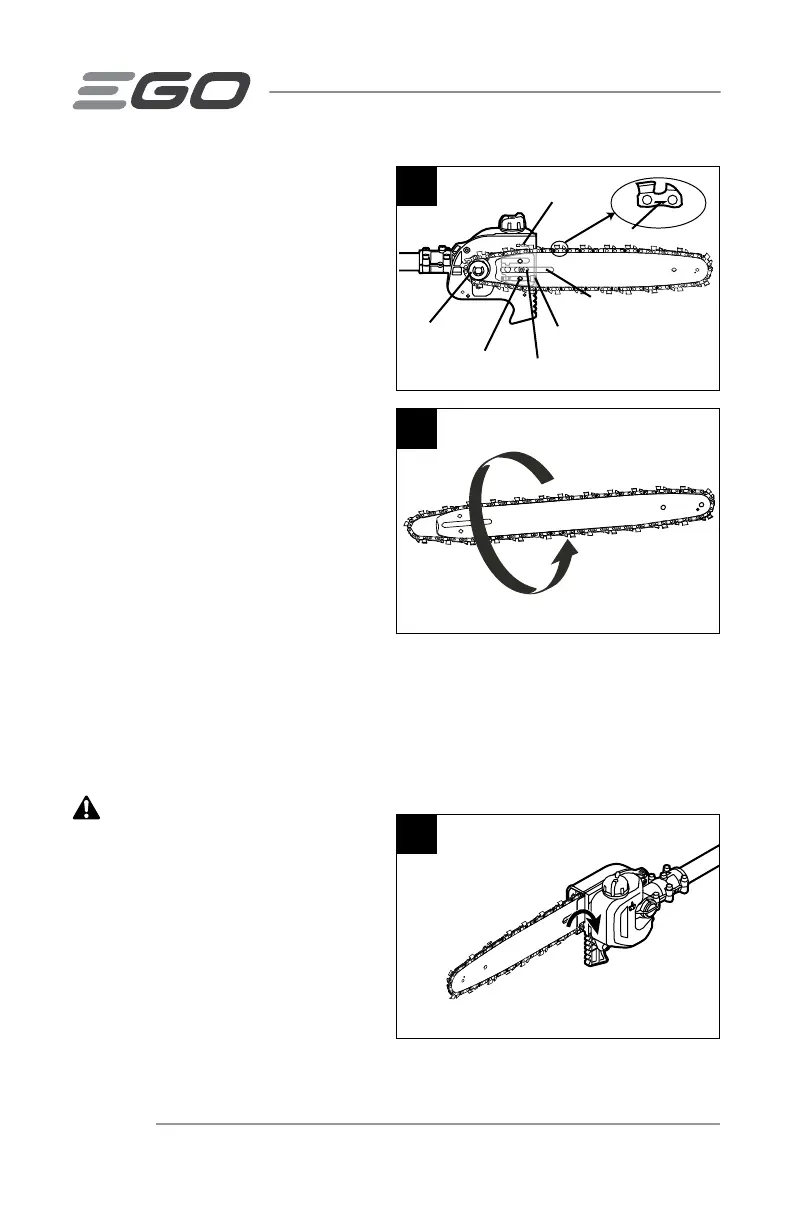

AVIS : De petites èches sont gravées
dans la chaîne de la scie. Une autre èche
gure sur l’outil (Fig. 13a). Quand vous
entourez le pignon d’entraînement avec
la chaîne de la scie, assurez-vous que
les èches de la chaîne et celle de l’outil
pointent dans la même direction. Si elles
pointent dans des directions opposées,
retournez l’assemblage de la chaîne de la
scie et du guide-chaîne (Fig. 13b.)
4. Placez le guide-chaîne sur la
surface de montage en glissant le
goujon d’alignement dans la surface
bombée d’alignement, et assurez-
vous que la tige d’ajustement de la
tension est insérée dans le trou du
bas de la base du guide-chaîne
(Fig. 13a).
AVIS : S’il est difcile d’insérer la tige
de réglage de tension dans le trou, réglez
la vis de tensionnage de la chaîne correctement jusqu’à ce que la tige de réglage de
tension se trouve exactement dans le trou.
5. Replacez le couvercle du pignon d’entraînement, insérez l’ensemble cache-vis
à travers l’orice de montage, puis serrez légèrement le couvercle du pignon
d’entraînement en tournant dans le sens horaire. Le guide-chaîne doit pouvoir
bouger pour que vous puissiez tensionner la chaîne.
ATTENTION
:
La chaîne de scie
doit être correctement tensionnée avant
l’utilisation.
AVIS : Pour augmenter la durée
de vie du guide-chaîne, retournez-le
occasionnellement.
6. Enlevez le jeu de la chaîne en
tournant la vis de tensionnage de
la chaîne dans le sens des aiguilles
d’une montre jusqu’à ce que la
chaîne soit serrée sur le guide-chaîne, les dents de ses maillons d’entraînement
étant insérées dans la rainure du guide-chaîne (Fig. 14).
13b
13a
Flèche de direction de
rotation gurant sur l’outil
Pignon
Tige d’ajustement
de la tension
Surfaces bombées
d’alignement
Vis de tensionnage
de la chaîne
Fente du guide-chaîne
Direction de coupe
14
