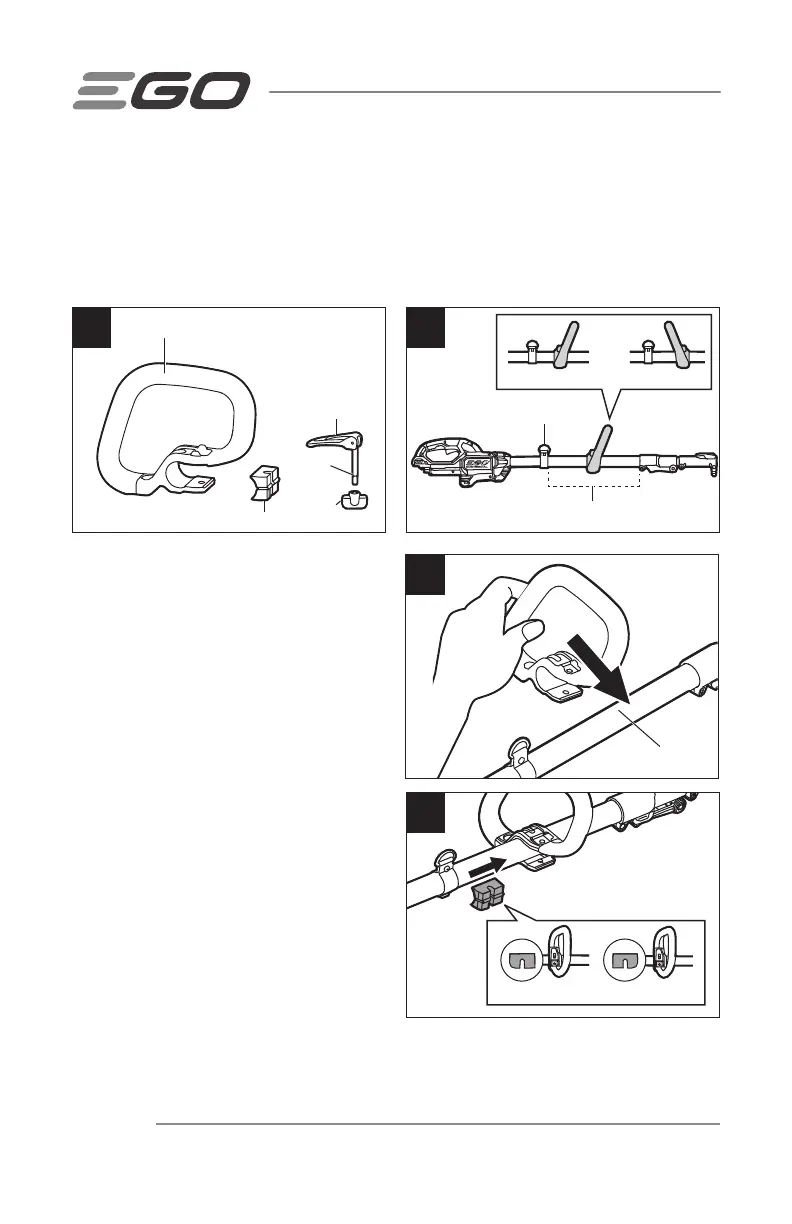

MONTAJE Y AJUSTE DE LA EMPUÑADURA AUXILIAR DELANTERA, EN
CASO DE QUE SE REQUIERA (Fig. 7)
1. Pare el motor y retire el paquete de batería.
2. Afloje la tuerca de mariposa y retírela junto con el perno de sujeción y la palanca de
fijación para que se separen de la empuñadura auxiliar delantera (Fig. 7a).
3. Posicione la parte inclinada de la
empuñadura auxiliar hacia delante,
hacia el extremo de aserrado de
la máquina (Fig. 7b). Presione la
empuñadura sobre el eje del cabezal
motriz dentro de la zona de montaje
entre el bucle para la bandolera y el
manguito de la pértiga telescópica
(Fig. 7c).
4. Alinee adecuadamente el bloque de
fijación con la ranura de la empuñadura
y luego inserte el bloque de fijación
(Fig. 7d).
SIERRA DE PÉRTIGA COMERCIAL DE ION LITIO DE 56 V — PSX2510/PSX2510-FC114
7a
Empuñadura auxiliar delantera
Palanca de
fijación
Tuerca de
mariposa
Perno de
sujeción
Bloque de fijación
7b
Zona de montaje
Bucle para la bandolera
Correcto Incorrecto
7c
Eje del cabezal motriz
7d
Correcto Incorrecto
