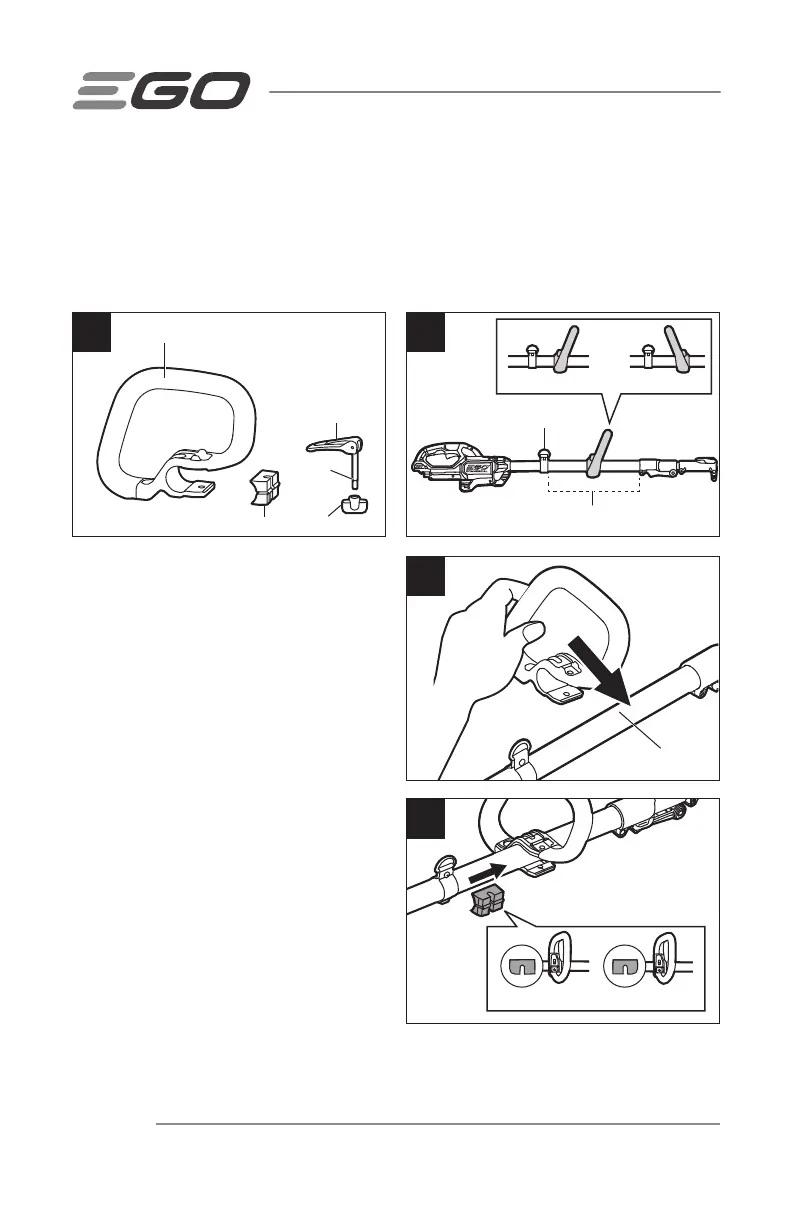

MONTAGE ET RÉGLAGE DE LA POIGNÉE D’ASSISTANCE AVANT SI
NÉCESSAIRE (Fig. 7)
1. Arrêtez le moteur et retirez le bloc-piles.
2. Desserrez l’écrou à oreilles et retirez-le avec le boulon de fixation et le levier de
verrouillage de la poignée d’assistance avant (Fig. 7a).
3. Positionnez l’inclinaison de la poignée
d’assistance vers l’avant, vers
l’extrémité de sciage de la machine
(Fig. 7b). Appuyez la poignée contre
l’arbre du bloc moteur dans la zone de
montage entre la boucle de la bretelle
de port en bandoulière et le manchon
de la tige de rallonge télescopique
(Fig. 7c).
4. Alignez correctement le bloc de fixation
sur la fente de la poignée, puis insérez
le bloc de fixation (Fig. 7d).
SCIE À ÉLAGUER À RALLONGE COMMERCIALE AU LITHIUM-ION DE 56 VOLTS — PSX2510/PSX2510-FC
66
7a
Poignée d’assistance avant
Levier de
verrouillage
Écrou à oreilles
Boulon de
fixation
Bloc de fixation
7c
Arbre du bloc moteur
7b
Zone de montage
Boucle de la bretelle de
port en bandoulière
Correct Incorrect
7d
Correct Incorrect
