Einbaulage
Prinzipiell kann der EGO Smart Heater in jeder beliebigen
waagrechten Lage eingebaut werden. Der senkrechte Einbau
ist nicht gestattet!
Um eine optimale Einspeise effizienz zu erzielen, wird
empfohlen, die Heizstäbe des EGO Smart Heater waagrecht
(wie unten im Bild dargestellt) in den Speicher einzubauen. Die
Lage der Heizstäbe kann von außen durch die Position des
Netzkabelanschlusses wie folgt erkannt werden.

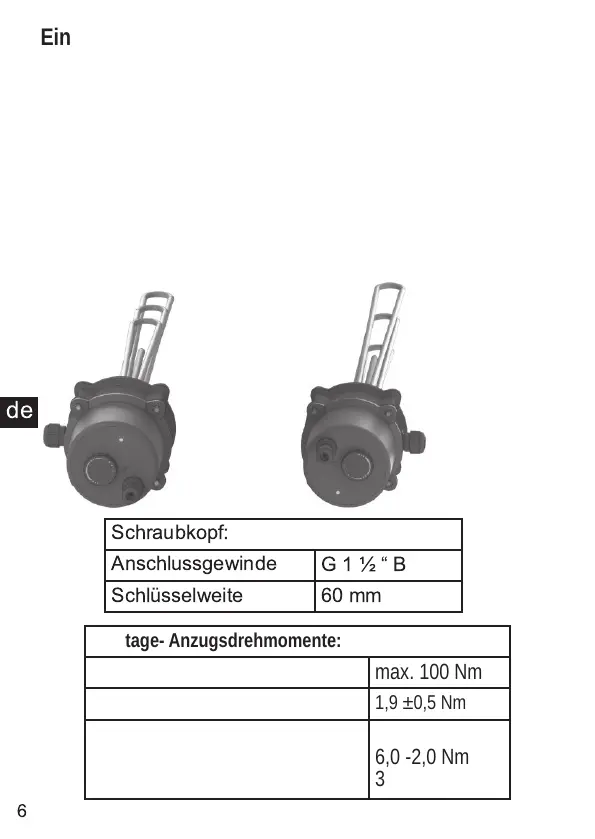

Netzanschluss links: Netzanschluss rechts:
Schraubkopf:
Anschlussgewinde
G 1 ½ “ B
Schlüsselweite
60 mm
Montage- Anzugsdrehmomente:
max. 100 Nm
1,9 ± 0,5 Nm
6,0 -2,0 Nm
3,0-1,0 Nm
Schraubkopf
Anschlussgehäuse
Kabelverschraubung
Netzanschluss
Kommunikations-Schnittstelle
