8.5 45°-ú diagonálisvágás (9-es képek)
A szögletütközőt (5) 45°-ra beállítani.
A vágást a 8.4 alatt elmagyarázottak szerint
elvégezni.
8.6 45° Hosszvágás, „Jollyvágás“ (10-es képek)
Meglazítani a csillag markolat alakú csavarokat
(10)
A vezetősínt (7) balra, a szögletskála (17) 45°-ára
dönteni.
Ismét feszesre húzni a csillag markolat alakú
csavart (10).
A vágást a 8.4 alatt elmagyarázottak szerint
elvégezni.
8.7 Nagyobb munkadarbok megdolgozása
(ábrák 11/12)
Ahhoz hogy nagyobb munadarabokat meg tudjon
dolgozni, fel lehet hajtani a vágóegységet. Ebben a
helyzetben 570 mm hosszúságig (max. 38 mm
munkadarabszélességig) terjedő munkadarabokat
lehet megdolgozni.
Ahhoz eltávolítani a felülső oldalon levő csavart
(37).
A vágóegység önnállóan felhajtódik.
Most a 8.4-as fejezettől a 8.6-os fejezetig leírottak
szerint el lehet végezni a kívánt vágásokat. Csak
a fogantyún kell egy kiegészítő enyhe nyomást
lefelé gyakorolni.
8.8 A gyémánt szétválasztotárcsa kicserélése
(13/14-os képek)
Kihúzni a hálózati dugót
Megereszteni a három csavart (30) és levenni a
fűrészlapvédőt (8).
Rátenni a kulcsot (31) a motortengelyre és
tartani.
A kulccsal (34) a szétválasztótárcsa (2) futási
irányába megereszteni a karimaanyát. (Figyelem:
balmenet)
Levenni a külsőkarimát (35) és a
szétválasztótárcsát (2).
Az új szétválasztótárcsa felszerelése előtt
gondossan megtisztítani a befogadókarimát.
Az új szétválasztó tárcsát az ellenkező
sorrendben ismét berakni és feszesre húzni.
Figyelem: Figyelembe venni a szétválasztó
tárcsa futási irányát!
Ismét felszerelni a fűrészlapvédőt (8).
9. Üzem lézer (képek 18-tól – 22-ig)
9.1 Stacioner üzem (kép 18/19)
Bekapcsolni: A be-/kikapcsolót (46) a „I”-es állásba
tenni.
Kikapcsolni: A be-/kikapcsolót (46) a „0”-ás állásba
tenni.
Kapcsolja be a lézert (45). A megdolgozandó
anyagra egy lézersugár lessz rávetítve és mutatja
Önnek a pontos vágásvezetést. A csavar (47) által
lehet a lézert kiegésszítően beállítani. Engedje ehhez
egy pár fordulattal meg a csavart (47). A lézert (45)
most az adapteren (48) a vertikális és a horizintális
irányba lehet elmozditani és kiigazítani. Ha elérte a
kívánt beállítást, akkor húzza ismét feszesre a csavart
(47).
9.2 zernivelláló készülékkénti használat
(képek 18-tól – 21-ig)
Vegye ki a csavart (47). Most le lehet venni a lézert
(45) az adapterről (48) és most externi lézernivelláló
készülékként szolgálhat. A lézer (45) két
vízmértéklibellával (49) van felszerelve és ezáltal
horizontálisan és vertikálisan ki lehet igazítani. A lézer
fenéklemeze (50) mágneses, úgy hogy fel lehet
erősíteni a megfelelő alapzatokra. A 20-as és a 21-es
képek két alkalmazási példát mutatnak.
9.3 Elemcsere
Távolítsa, azáltal hogy kicsavarozza a 4 csavart (51)
a fenéklapot (50) el. Vegye ki az elhasznált elemeket
és cserélje ki őket újakért. Csavarozza azután ismét
rá a padlólemezt (50).

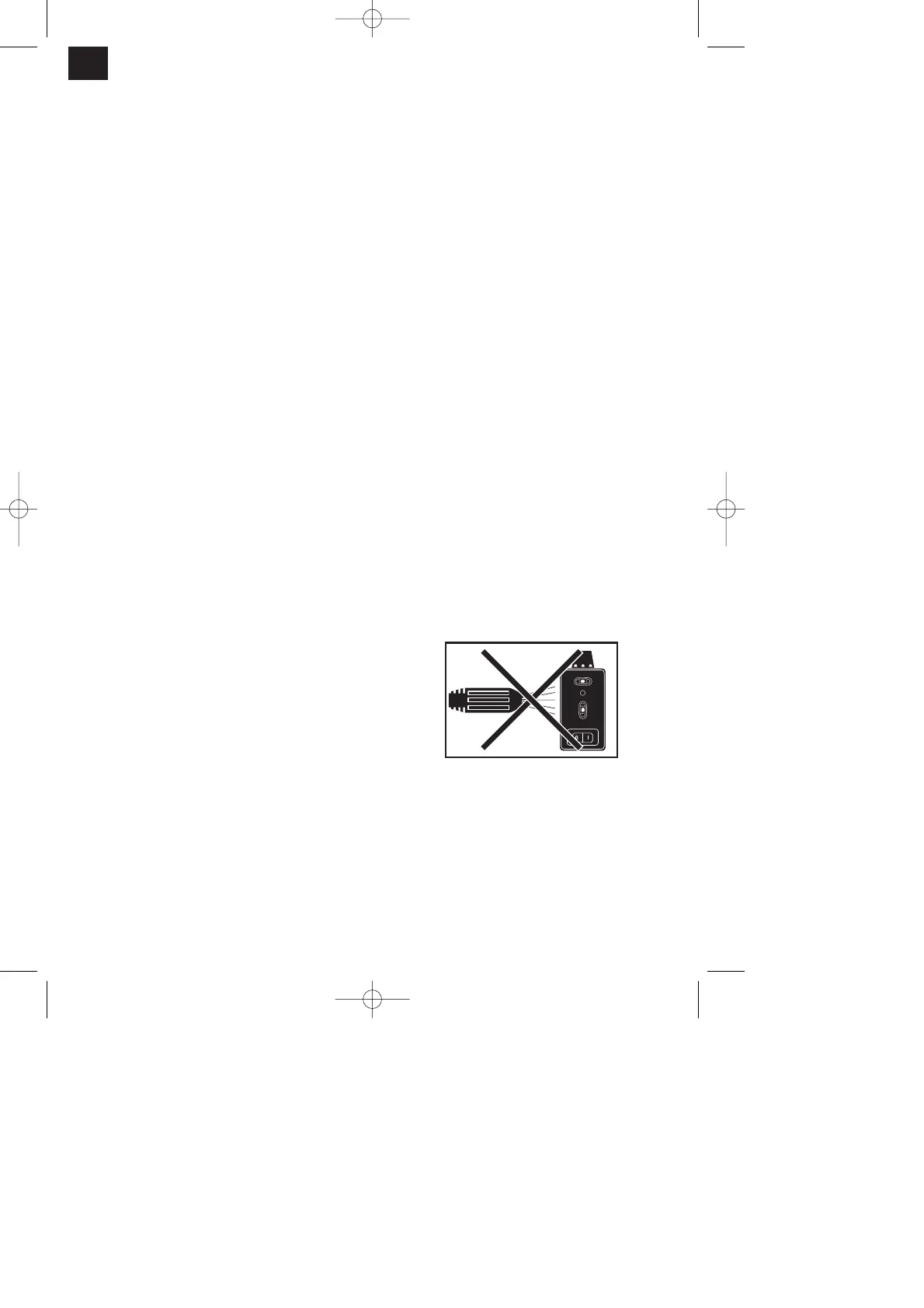

Szerelje le a lézert, mielőtt vízzel tisztítaná a gépet.
H
36
