8.8 Zamena dijamantne rezne ploče (sl. 13/14)
앬 Izvucite mrežni utikač.
앬 Otpustite tri zavrtnja (30) i skinite zaštitu rezne
ploče (8).
앬 Stavite ključ (31) na osovinu motora i pridržite ga.
앬 Pomoću ključa (34) otpustite navrtku prirubnice u
smeru vrtnje rezne ploče (2). (Pažnja: levi navoj).
앬 Skinite spoljnu prirubnicu (35) i reznu ploču (2).
앬 Temeljito očistite pridržnu prirubnicu pre montaže
nove rezne ploče.
앬 Novu reznu ploču ponovo postavite obrnutim
redom i učvrstite.
Pažnja: Pazite na smer vrtnje rezne ploče!
앬 Ponovno montirajte zaštitu rezne ploče (8).
9. Rad lasera (slike 18 - 22)
9.1 Stacionarni rad (slika 18/19)
Uključivanje: Pomaknite prekidač za
uključivanje/isključivanje (46) na položaj „I“.
Isključivanje: Pomaknite prekidač za
uključivanje/isključivanje (46) na položaj „0“.
Uključite laser (45). Na materijal za obradu projicira
se laserska linija i pokazuje vam tačan smer rezanja.
Pomoću zavrtanja (47) laser može dodatno da se
poravna. U tu svrhu otpustite zavrtanj (47) za nekoliko
obrtaja. Sada laser (45) može da se pomera i
usmeravati na adapteru (48) u okomitom i
vodoravnom smeru. Stegnite zavrtanj (47), dok se ne
postigne željeni položaj.
9.2 Rad kao laserskog uređaja za nivelisanje
(slike 18 - 21)
Odvrnite zavrtanj (47). Sada laser (45) može da se
skine s adaptera (48) i koristi kao spoljni laserski
uređaj za nivelisanje. Laser (45) ima dve libele (49) i
može da se poravna vodoravno i okomito. Donja
ploča (50) lasera je magnetna, tako da se može
učvrstiti na odgovarajuće postolje. Slika 20 i 21
pokazuje dva primera primene.
9.3 Zamena baterija
Skinite donju ploču (50), tako da odvrnete 4 zavrtnja
(51). Izvadite istrošene baterije i zamenite ih novima.
Zatim ponovno pričvrstite podnu ploču (50).
Pre nego što ćete čistiti mašinu vodom, demontirajte
laser.
10. Održavanje
Redovno uklanjajte prašinu i prljavštinu s mašine.
Najbolje je da čišćenje obavite krpom ili kistom.
Sve gibljive delove podmazujte u periodičkim
razmacima.
Za čišćenje plastike nemojte da koristite sredstva
koja nagrizaju.
Posudu (3) i pumpu za rashladno sredstvo (13)
redovno čistite od prljavštine, jer u protivnom neće biti
osigurano hlađenje dijamantne rezne ploče (2). Za
pražnjenje posude uklonite gumeni čep (36) i
ispustite vodu u neku praznu posudu (sl. 15).
11. Narudžba rezervnih delova
Kod narudžbe rezervnih delova treba navesti
sledeće podatke:
앬 Tip uredjaja
앬 Broj artikla uredjaja
앬 Identifikacioni broj uredjaja
앬 Broj potrebnog rezervnog dela
Aktuelne cene i informacije potražite na sajtu
www.isc-gmbh.info

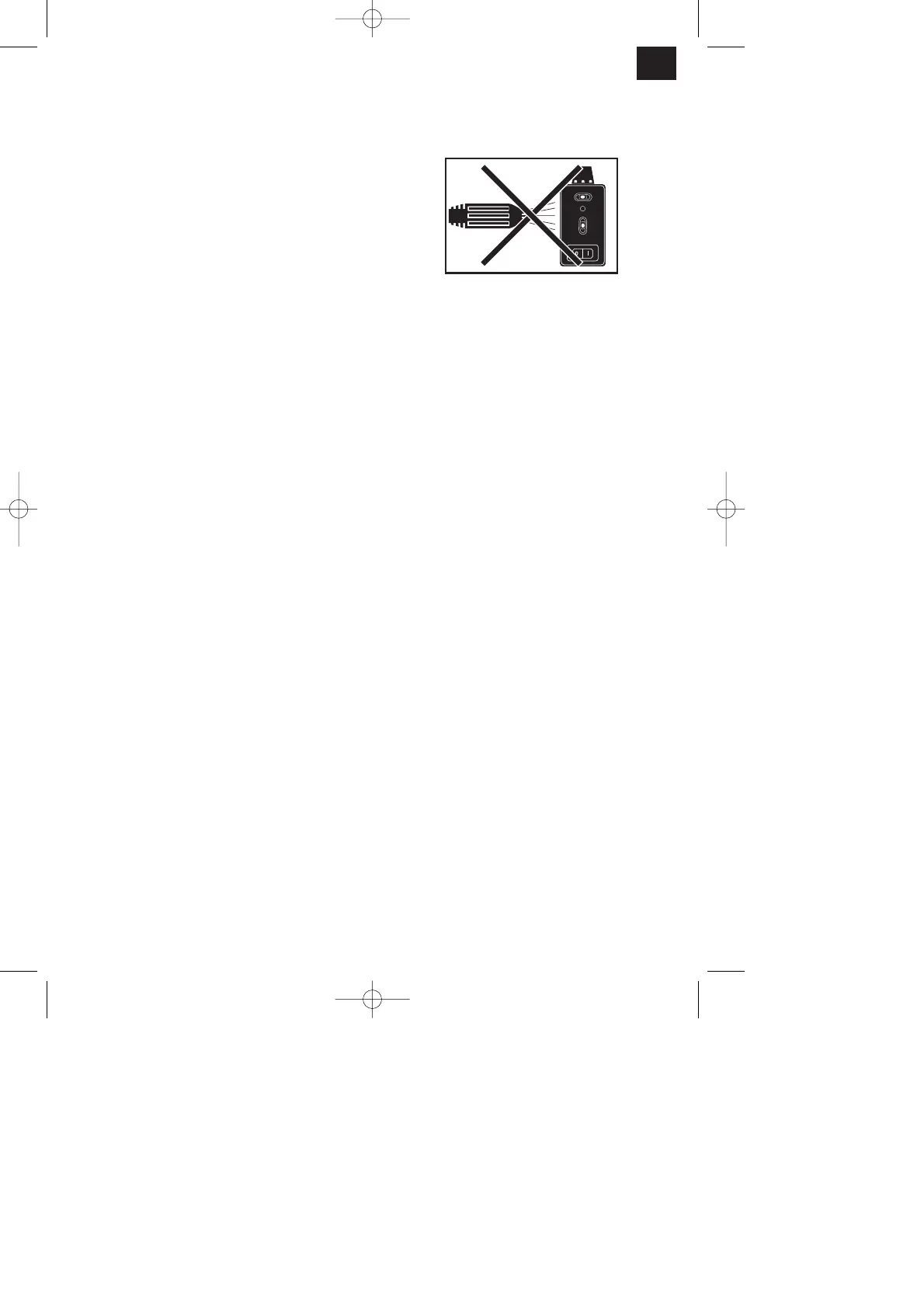

12. Zbrinjavanje i reciklovanje
Uredjaj se nalazi u pakovanju koje ga štiti od
oštećenja tokom transporta. Ovo pakovanje je
sirovina i zato može ponovno da se upotrebi ili
pošalje na reciklovanje. Uredjaj i njegov pribor
izradjeni su od različitih materijala kao npr. metala i
plastike. Neispravne sastavne delove otpremite na
mesta za zbrinjavanje posebnog otpada. Informacije
potražite u specijalizovanoj trgovini ili nadležnoj
opštinskoj upravi.
