1. Opis uredjaja (slika 1-3)
1 Kotačić za podešavanje/sklopka za
uključivanje/isključivanje
2 Signalna LED-dioda
3 Senzorska površina za provodljive kabele
4 Senzorska površina za metal
5 Poklopac
6 Priključak za bateriju od 9V
2. Važne napomene
Nikada, ni na koji način ne pokušavajte dirati
elektroniku uredjaja za traženje kabela. U
suprotnom više nije zajamčena namjenska
uporaba uredjaja.
Obratite pažnju na maksimalnu udaljenost
lokalizacije kao i na materijal koji lokalizirate
Pripazite na to da pravovremeno zamijenite
bateriju, jer u suprotnom rezultati mjerenja mogu
biti pogrešni!
Imajte na umu da elektrostatički nabijene
površine kao i elektromagnetski izvori smetnji
mogu takodjer dovesti do pogrešnih rezultata
mjerenja.
3. Rad (slika 1-3)
Uključivanje:
Okrenite kotačić za podešavanje (1) u smjeru
kazaljke na satu, sve dok ne čujete glasni «klik».
Svijetli signalna LED-dioda (2).
Isključivanje:
Okrenite kotačić za podešavanje (1) u smjeru
suprotnom od kazaljke na satu, sve dok ne čujete
glasni «klik». Signalna LED-dioda (2) se gasi.
Podešavanje maksimalne osjetljivosti:
Nakon uključivanja okrećite kotačić za podešavanje
tako dugo u smjeru kazaljke na satu dok se ne ugasi
signalna LED-dioda. Na toj točki tražilo kabela
pokazuje najveću osjetljivost.
Lokalizacija provodljivih kabela:
Nakon podešavanja maksimalne osjetljivosti držite
uredjaj za traženje kabela okrenut sa senzorskom
površinom za provodljive kabele (3) prema površini
koju pretražujete. Ako se provodljivi kabel nalazi
unutar maksimalno navedene udaljenosti i
odgovarajućeg svojstva, zasvijetli signalna LED-
dioda.
Lokalizacija metala:
Nakon podešavanja maksimalne osjetljivosti držite
uredjaj za traženje kabela okrenut sa senzorskom
površinom za metal (4) prema površini koju
pretražujete. Ako se provodljivi kabel nalazi unutar
maksimalno navedene udaljenosti i odgovarajućeg
svojstva, zasvijetli signalna LED-dioda.
Zamjena baterija:
Baterije zamijenite na način prikazan na slikama 2 i
3. Koristite isključivo alkalij-manganske baterije.
Pripazite na jednaki kapacitet i napon.
4. Tehnički podaci
Naponsko napajanje 1 x 9 V d.c. (6F22)
Maks. osjetljivost
Provodljivi kabel kod 110 V ~ 50 Hz 40 mm
Čelična cijev Ø 20 x Ø 16 mm 30 mm
Bakrena cijev Ø 20 x Ø 18 mm 11 mm
Težina 0,15 kg

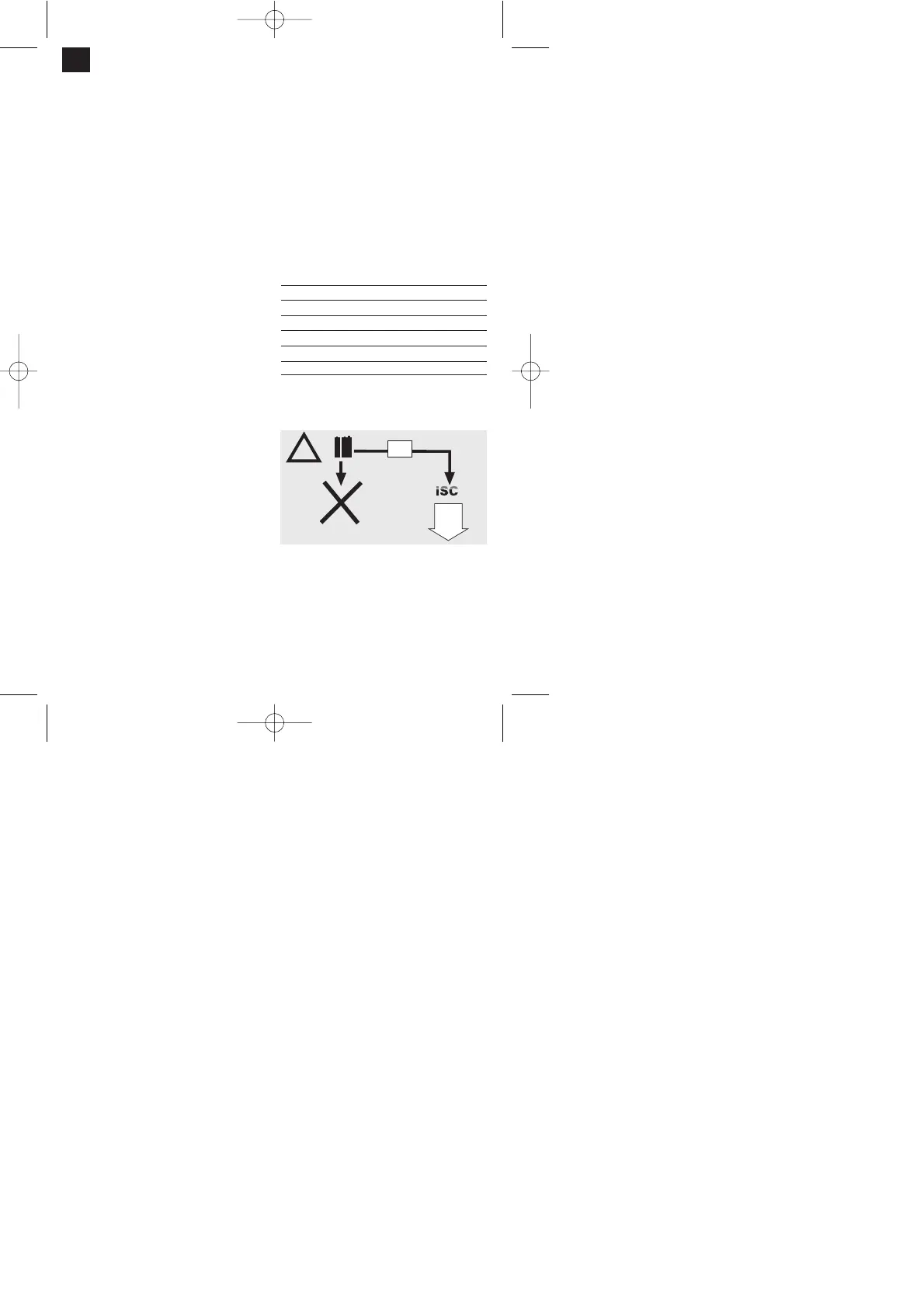

5. Zbrinjavanje baterija
Baterije sadrže materijale koji su opasni za okoliš. Ne
bacajte baterije u kućno smeće, vatru ni u vodu.
Baterije treba zbrinuti posebno, reciklirati ili zbrinuti
na ekološki način. Potrošene baterije pošaljite na
adresu poduzeća ISC GmbH, Eschenstraße 6 u D-
94405 Landau. Tamo će proizvodjač osigurati
njihovo stručno zbrinjavanje.
