EKF VA-99M EKF - Page 15

15
1.05
1.31
2 5 10 12 20 30 I/Inom
Время срабатывания (сек)
Кратность номинального тока
t (мин)
0.2
0.5
1
10
5
2
100
50
20
1000
500
200
0.01
0.001
0.02
0.05
5
2
1
10
10000
5000
2000
50
150
20
100
3 4 6 8
0.1
1
2
3

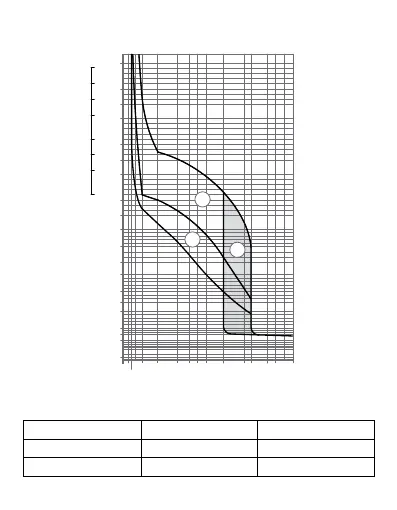

Tripping curve of VA-99M 250
Table 7.3 - Values to test VA-99M 250 thermal trip units
 Tripping time, s Result
2*In ≤ 380 MCCB tripping
4*In ≤ 170 MCCB tripping
Rated current ratio
Tripping time (sec)
T (min)
