ITALIANO

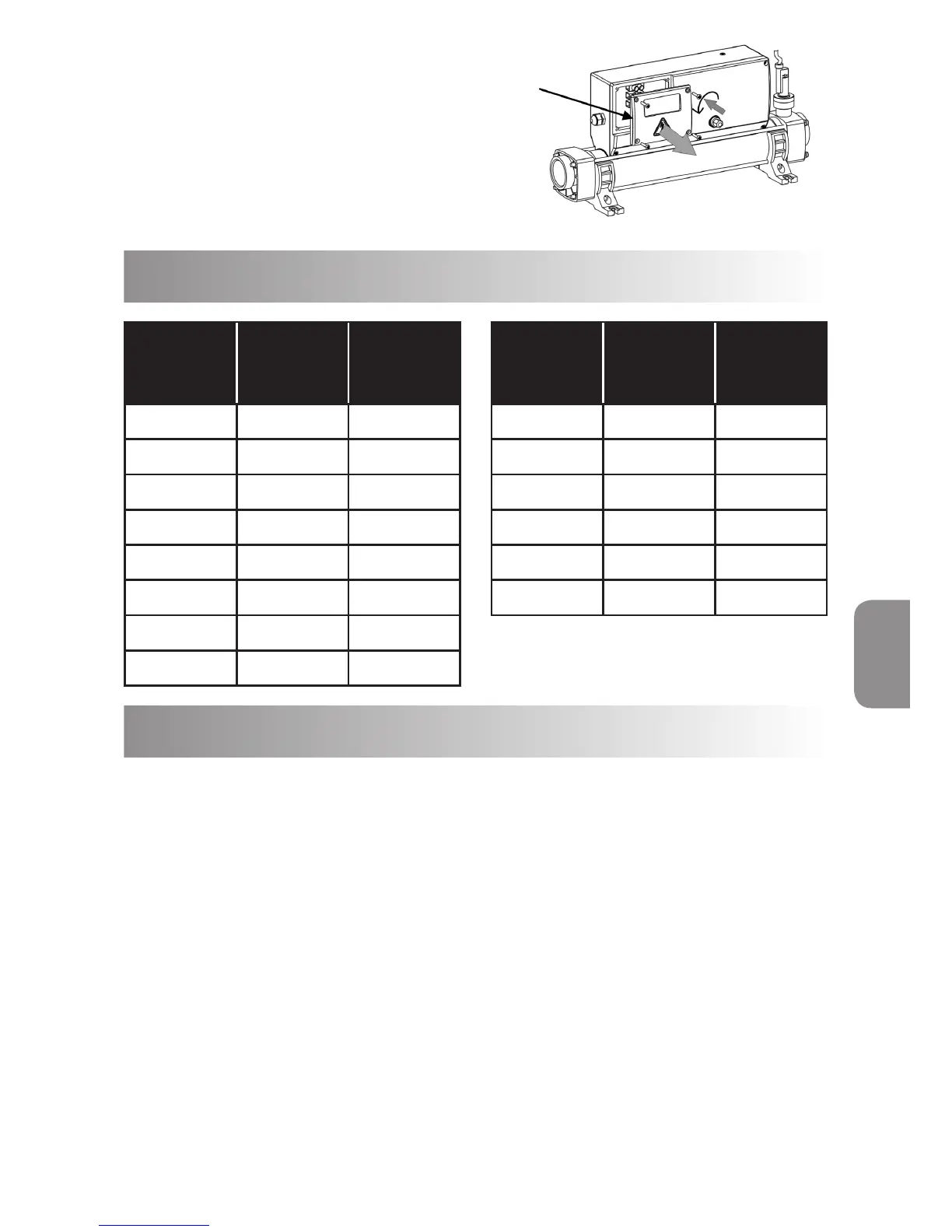

Rimuovere tutte le coperture
per eseguire i collegamenti
elettrici
(Solo elettricisti qualicati)
Fig 5.
Requisiti di potenza
Requisiti di usso
Il riscaldatore è impostato per accettare input di usso dell’acqua dalla
sinistra e uscita a destra; questa impostazione può essere invertita
ruotando l’interruttore di usso di 180 gradi (es:½ giro, vedere g 6)
Attenzione! La manopola dell’interruttore di usso può rovinarsi durante
le operazioni di inversione della direzione di usso, se viene sollevata di
più di 5 mm dalla sua posizione e se viene girata con troppa forza. Se
l’interruttore di usso è stato ruotato è importante assicurarsi che sia bloccato
perpendicolarmente (con la corretta angolazione) al usso dell’acqua.
Uscita
Voltaggio
(V)
Amp
2 - kW 230 9
3 - kW 230 13
4.5 - kW 230 20
6 - kW 230 27
9 - kW 230 40
12 - kW 230 53
15 - kW 230 66
18 - kW 230 79
Uscita
trifase
400 V Star /
230 V Delta
Amp
6 - kW 400 / 230V 9 / 15
9 - kW 400 / 230V 13 / 23
12 - kW 400 / 230V 18 / 31
15 - kW 400 / 230V 22 / 38
18 - kW 400 / 230V 26 / 46
24 - kW 400 35
