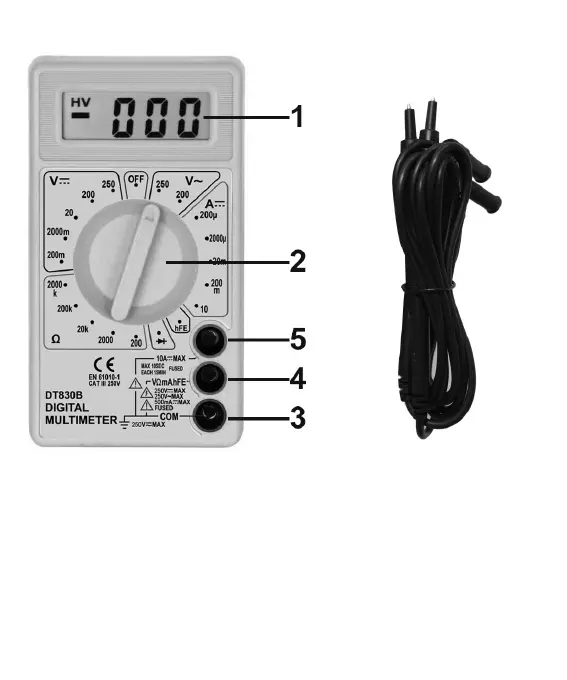

'HVFUL]LRQHGHOSDQQHOORIURQWDOH
1. Indicazione: schermo a cristalli liquidi 3,5 pollici, 7 segmenti, altezza 12,50 mm.
2. Selettore funzione e tipo: questo comando è collocato al centro del pannello frontale e combina
la selezione della funzione con quella del tipo desiderato; possiede, inoltre, una posizione di fermo
OFF. Per allungare la durata della batteria, il selettore dovrebbe essere commutato nella posizione
OFF quando l’apparecchio non è in funzione.
3. Boccola di collegamento comune COM: boccola di collegamento
per collegare il cavo di verifica nero (negativo)
4. %RFFRODGLFROOHJDPHQWR9ȍP$: boccola di collegamento per collegare il
cavo di veri ica rosso (positivo) per la misurazione di qualsiasi tensione. resistenza e corrente
(eccezion fatta per quella da 10 A)
5. Boccola di collegamento 10 A: boccola di collegamento per collegare il cavo di verifica rosso
(positivo) per misurare la corrente da 10 A.
