14

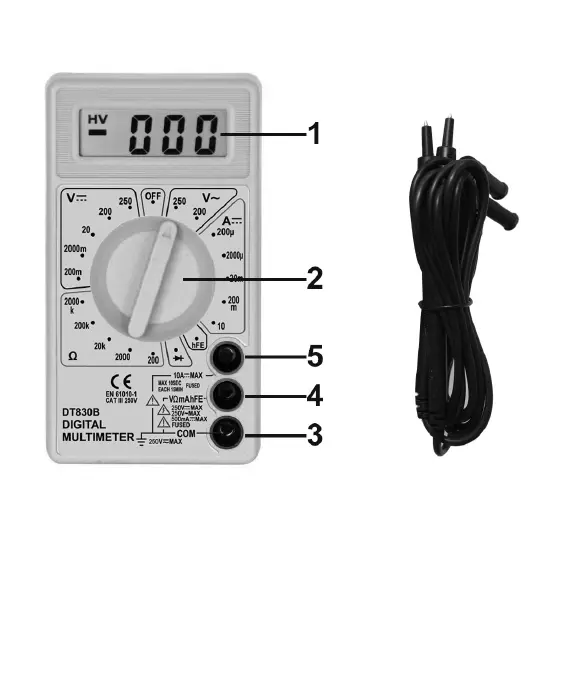

'HVFULSWLRQGXSDQQHDXDYDQW
1. Indications : Ecran LCD 3,5 digits, 7 segments, hauteur 12,50 mm
2. Sélecteur FONCTION ET GAMME : cette commande est située au centre du panneau avant et
combine la sélection de la fonction et de la gamme souhaitée. Elle a également une positon OFF. Pour
prolonger la durée de vie de la batterie, le sélecteur doit être placé sur OFF quand l’appareil n’est pas en
fonctionnement.3. Douille commune COM : douille pour brancher le câble d’essai noir (négatif)
4. 'RXLOOH9ȍP$ : douille pour brancher le câble d’essai rouge (positif) pour la mesure de toutes
les tensions, résistances et courants (sauf 10A)
5. Douille : douille pour brancher le câble d’essai rouge (positif) pour mesurer les courants de 10A.
ϭ
Ϯ
4
ϱ
ϯ
