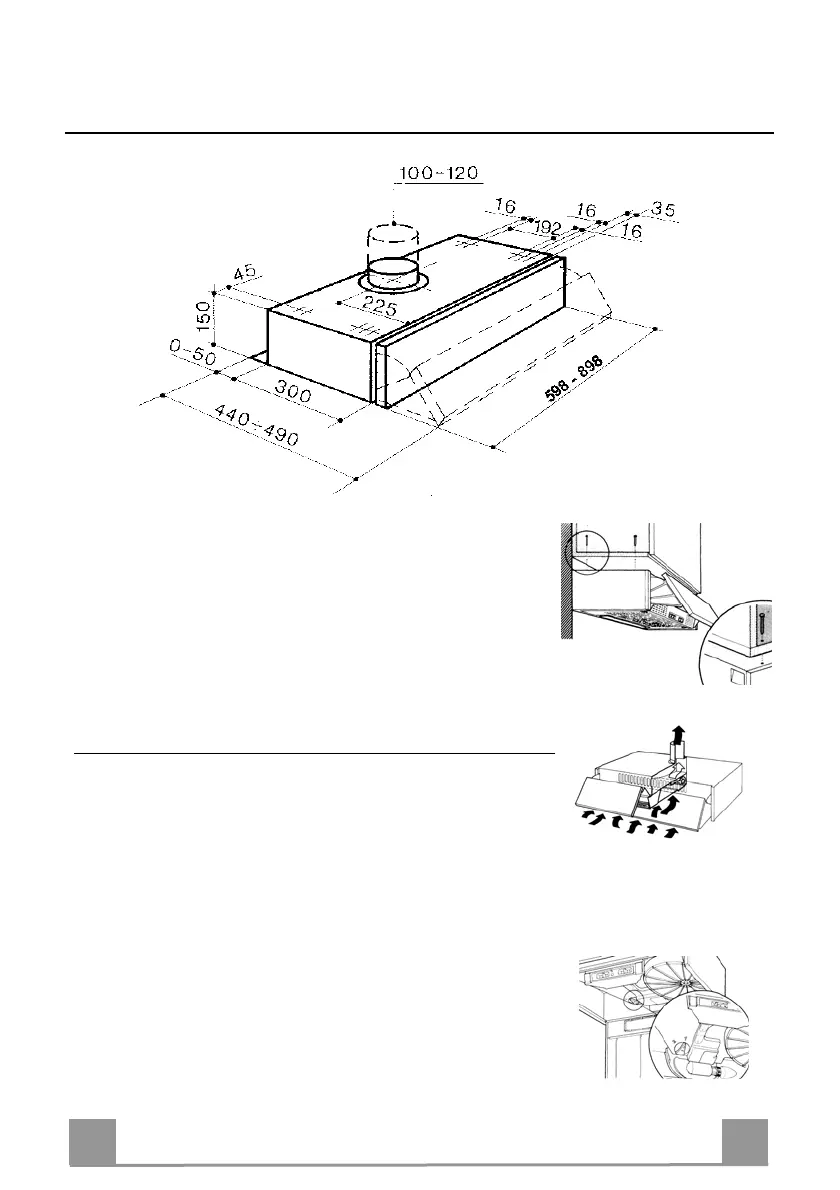

CARACTERÍSTICAS - INSTALAÇÃO
FIXAÇÃO DEBAIXO DE UM ARMÁRIO SUSPENSO
• Fure o móvel suspenso de acordo com as indicações de medi-
das dadas no capítulo de Dimensões.
• Fixe o exaustor ao móvel com os parafusos de 44,4 mm de
comprimento, apertando-os pelo interior do móvel.
Ligações
SAÍDA DE AR PARA A VERSÃO ASPIRANTE (EVACUAÇÃO EXTERIOR)
Para a instalação na Versão Aspirante, ligue o exaustor ao tubo
de saída, utilizando um tubo rígido ou flexível, escolha que dei-
xamos ao critério do instalador.
• Encaixe a flange de redução na saída do corpo do exaustor.
• Abra a grelha de aspiração e certifique-se de que o botão de
conversão está na posição aspirante.
• Ligue a saída de ar do exaustor à saída de evacuação por meio
de um tubo.
• Fixe o tubo com braçadeiras próprias. O material necessário
para esta operação não é fornecido com o aparelho.
• Assegure-se de que os filtros anti-cheiro de carvão activo não
estão presentes
