Installazione

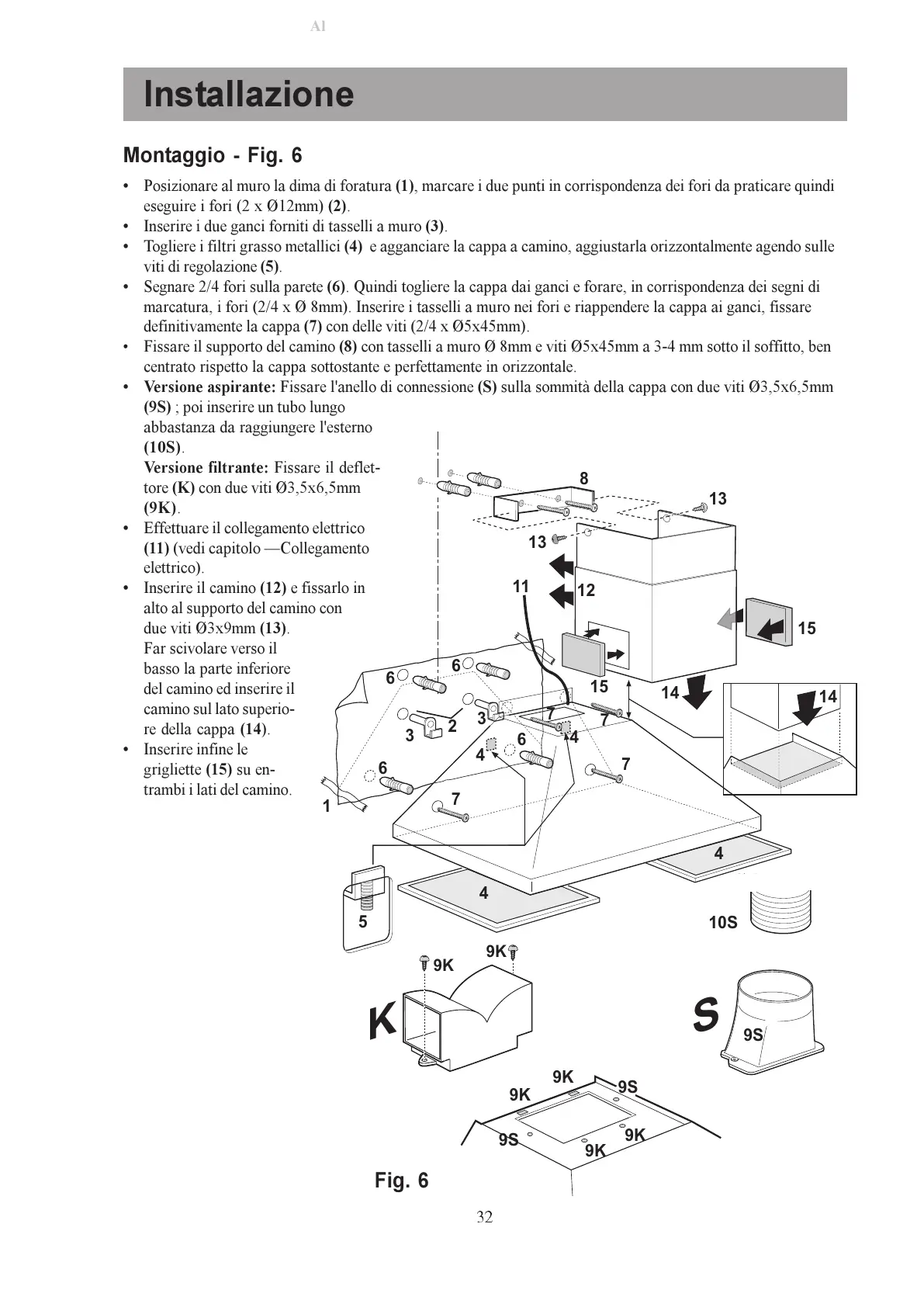

Montaggio - Fig. 6
Posizionare al muro la dima di foratura (1), marcare i due punti in corrispondenza dei fori da praticare quindi
eseguire i fori (2 x Ø12mm) (2).
Inserire i due ganci forniti di tasselli a muro (3).
Togliere i filtri grasso metallici (4) e agganciare la cappa a camino, aggiustarla orizzontalmente agendo sulle
viti di regolazione (5).
Segnare 2/4 fori sulla parete (6). Quindi togliere la cappa dai ganci e forare, in corrispondenza dei segni di
marcatura, i fori (2/4 x Ø 8mm). Inserire i tasselli a muro nei fori e riappendere la cappa ai ganci, fissare
definitivamente la cappa (7) con delle viti (2/4 x Ø5x45mm).
Fissare il supporto del camino (8) con tasselli a muro Ø 8mm e viti Ø5x45mm a 3-4 mm sotto il soffitto, ben
centrato rispetto la cappa sottostante e perfettamente in orizzontale.
Versione aspirante: Fissare l'anello di connessione (S) sulla sommità della cappa con due viti Ø3,5x6,5mm
(9S) ; poi inserire un tubo lungo
abbastanza da raggiungere l'esterno
(10S).
Versione filtrante: Fissare il deflet-
tore (K) con due viti Ø3,5x6,5mm
(9K).
Effettuare il collegamento elettrico
(11) (vedi capitolo Collegamento
elettrico).
Inserire il camino (12) e fissarlo in
alto al supporto del camino con
due viti Ø3x9mm (13).
Far scivolare verso il
basso la parte inferiore
del camino ed inserire il
camino sul lato superio-
re della cappa (14).
Inserire infine le
grigliette (15) su en-
trambi i lati del camino.
