4
Requisitos de Instalación
Requisitos del sistema eléctrico Requisitos de la entrada de
agua
Requisitos de conexión a tierra
Requisitos del sistema de des-
agüe
CIRCUITO - Circuito individual de bifurcación
de 15 amp., correctamente polarizado y con
conexión a tierra con fusible de retardo de 15
amp. o con interruptor automático.
SUMINISTRO ELÉCTRICO: corriente alterna de
2 cables, con conexión a tierra, 120 voltios,
monofásica, 60 Hz.
RECEPTÁCULO DEL TOMACORRIENTE -
Receptáculo para enchufes de 3 patas con
conexión a tierra que debe estar ubicado en
un lugar que sea accesible para el cable de
alimentación eléctrica cuando la lavadora
se encuentre instalada.
1. La lavadora DEBE tener conexión a tierra. En
el caso de que la lavadora no funcione co-
rrectamente o se descomponga, la conexión
a tierra reduce el riesgo de descarga eléctri-
ca porque ofrece una trayectoria de menor
resistencia para la corriente eléctrica.
2. Debido a que la lavadora está equipada con
un cable de alimentación eléctrica que cuenta
con un conductor de conexión a tierra, el en-
chufe DEBE estar conectado a un receptáculo
adecuado con cable de cobre correctamente
instalado y con conexión a tierra, de acuerdo
con todos los códigos y las ordenanzas loca-
les o, ante la ausencia de ordenanzas locales,
con el Código Eléctrico Nacional (National
Electrical Codes), ANSI/NFPA 70 (última edi-
ción). Ante cualquier duda, comuníquese con
un electricista autorizado. NO corte ni dañe
la espiga de conexión a tierra del cable de
alimentación eléctrica. En los casos en los que
se dispone de un receptáculo de dos ranuras,
es responsabilidad del usuario pedir a un
electricista autorizado que lo cambie por un
receptáculo para enchufes de tres patas con
una adecuada conexión a tierra.
Los grifos de agua caliente y fría DEBEN ins-
talarse a una distancia no mayor de 107 cm
(42 pulgadas) de la entrada de agua de la
lavadora. Los grifos DEBEN estar a 1,9 cm (3/4
pulgadas) con roscas para la conexión de la
manguera de lavado. La presión de agua DEBE
ser de 30 a 120 psi. La diferencia de presión
entre el agua caliente y fría no debe superar los
10 psi. El departamento hidráulico puede aseso-
rarlo con respecto a la presión de agua con la
que usted cuenta.
1. Desagüe con capacidad para eliminar 64,3 l
(17 galones) por minuto.
2. Un tubo vertical con un diámetro mínimo de
3,18 cm (1-1/4 pulg.).
3. La altura del tubo vertical por encima del
suelo debe ser:
Altura mínima: 61 cm (24 pulgadas)
Altura máxima: 244 cm (96 pulgadas)
NOTA
Debido a posibles variaciones en el voltaje,
no se recomienda utilizar esta lavadora con
electricidad generada a partir de generadores
a gas, solares, eólicos ni de ninguna otra clase
que no sean los empleados por su empresa
de electricidad local.
NOTA
La manguera de drenaje conectada a la
lavadora puede alcanzar un tubo vertical de
hasta 201 cm (79 pulgadas) de altura. Si el
tubo vertical es más alto, debe utilizar una
manguera P/N 137098000, disponible en las
distribuidoras autorizadas de repuestos.
ADVERTENCIA
PELIGRO DE DESCARGA ELÉCTRICA
Una conexión incorrecta del conductor de
conexión a tierra del equipo puede provocar
un peligro de descarga eléctrica. Si no está
seguro de haber realizado correctamente la
conexión a tierra del artefacto, consulte a un
electricista autorizado.

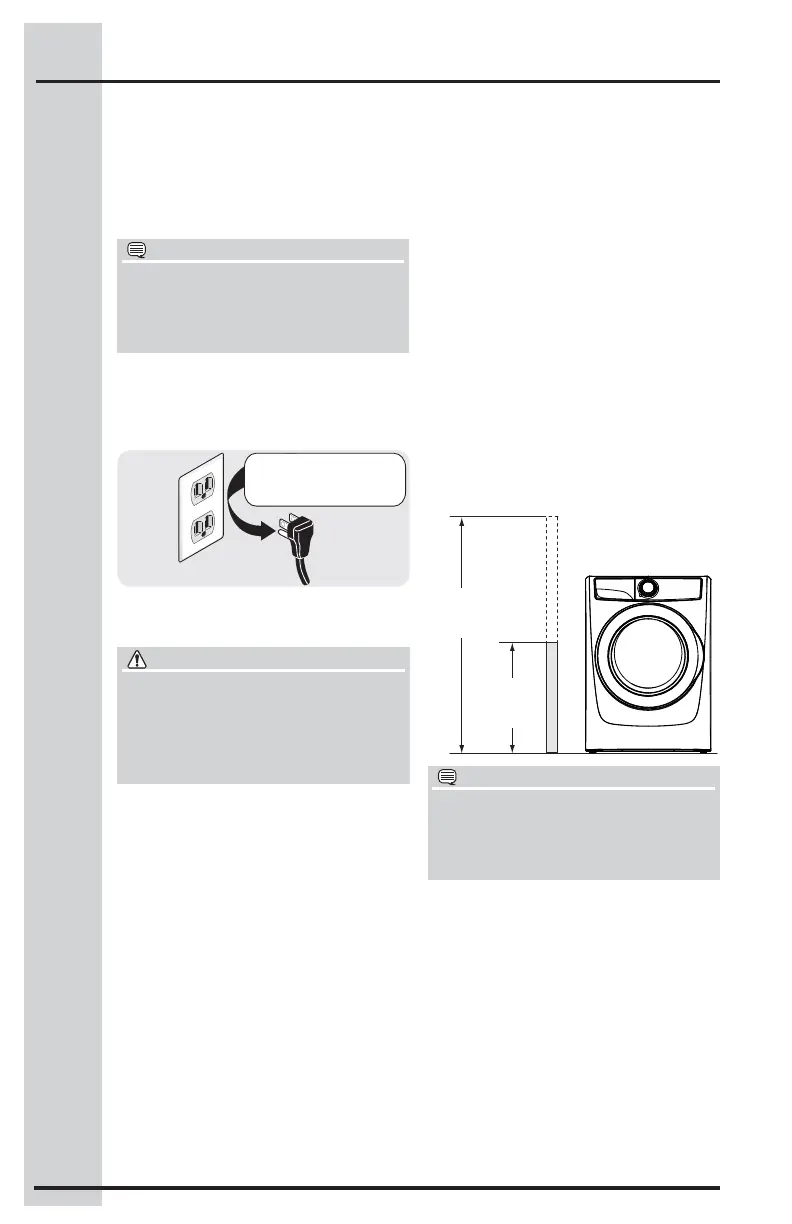

Tom
acorriente
con puesta
a tierr
Cordón eléctrico
de 3 clavijas con
puesta a tierra
No corte, retire ni deshabilite
No corte, retire ni deshabilite
la clavija de conexión a tierra
la clavija de conexión a tierra
bajo ninguna circunstancia.
bajo ninguna circunstancia.
96”
(244
cm)
max.
24”
(61
cm)
min.
