Para una instalaciOn tfpica de un horno electrico incorporado debajo del mostrador, vease la figura 8.
SOlo ciertos modelos de tapas de cocina se pueden instalar
sobre ciertos modelos de hornos electricos empotrados. Las
tapas de cocina y los hornos empotrados se mencionan pot
su n0mero de identificaciOn MFG ID y cOdigo de producto
(vet la planilla que se incluye en el paquete de literatura y
las instrucciones de instalaciOn de la cocina donde est_in
detalladas las dimensiones).
Para reducir el riesgo de
lesiones personales y
indinaci6n del homo de
pared, este debe ase-
gurarse a los gabinetes
mediante soportes de
montaje.
Approx. 3"
(7.5 cm)
Nota 1: Apertura de 4" x 4" (10.2 x 10.2 cm) para guiar
el cable blindado de la cubierta a la caja de conexiones.
Approx. 3"
208/240V caja
de empalme
para la estufa
el_ctrica
Lospaneles de relleno
laterales del gabinete son
necesarios para aislar la
unidad de los gabinetes
adyacentes. La altura del
relleno lateral del gabine-
te debe permitir la instala-
ci6n de modelos de tapas
cocina aprobados.
208/240V caja de
empalme para hornos de
pared
Corte una abertura de 4" X 4"(10.2cm X 10.2cm)
(minimo) en el fondo del contrachapado, a 2" (5
cm) del lado izquierdo del panel Ilenador, para
poder encaminar el cable a la caja de empalme.
Corte
(minimo)
hasta que
sobre pase la
orilla por 1
pulgada (2.5cm)
36" Min.
(91.4 cm) Min.
Instale contrachapado de
3/4" (1.9 cm) sobre dos
correderas, nivelado con
la parrilla inferior. La base
debe poder sostener 150 li-
bras (68 kg) para los mode-
los 27"y 200 libras (90 kg)
para los modelos 30".
4 1/2" (11.5 cm)
Max,*
* Si no se instala ninguna tapa de
cocina directamente sobre la unidad
del homo, se permite un espacio
m_qximode 5" (12,7 cm) sobre el
piso.
DIMENSIONESDE ABERTURA
F.ANCHURA G: PROFUNDIDAD H. ALTURA
27" (68.6 cm) 24V8" (63.2 cm) Min. 23Y2" (59.7 cm) Min. 27¼" (69.2 cm) Min.
Hornode pared 25¼" (64.1 cm) M,:ix. 28¼" (71.8 cm) M,:ix.
30" (76.2 cm) 28Y2" (72.4 cm) Min. 23Y2" (59.7 cm) Min. 27¼" (69.2 cm) Min.
Homo de pared 29" (73.7 cm) M,:ix. 28¼" (71.8 cm) M,:ix.

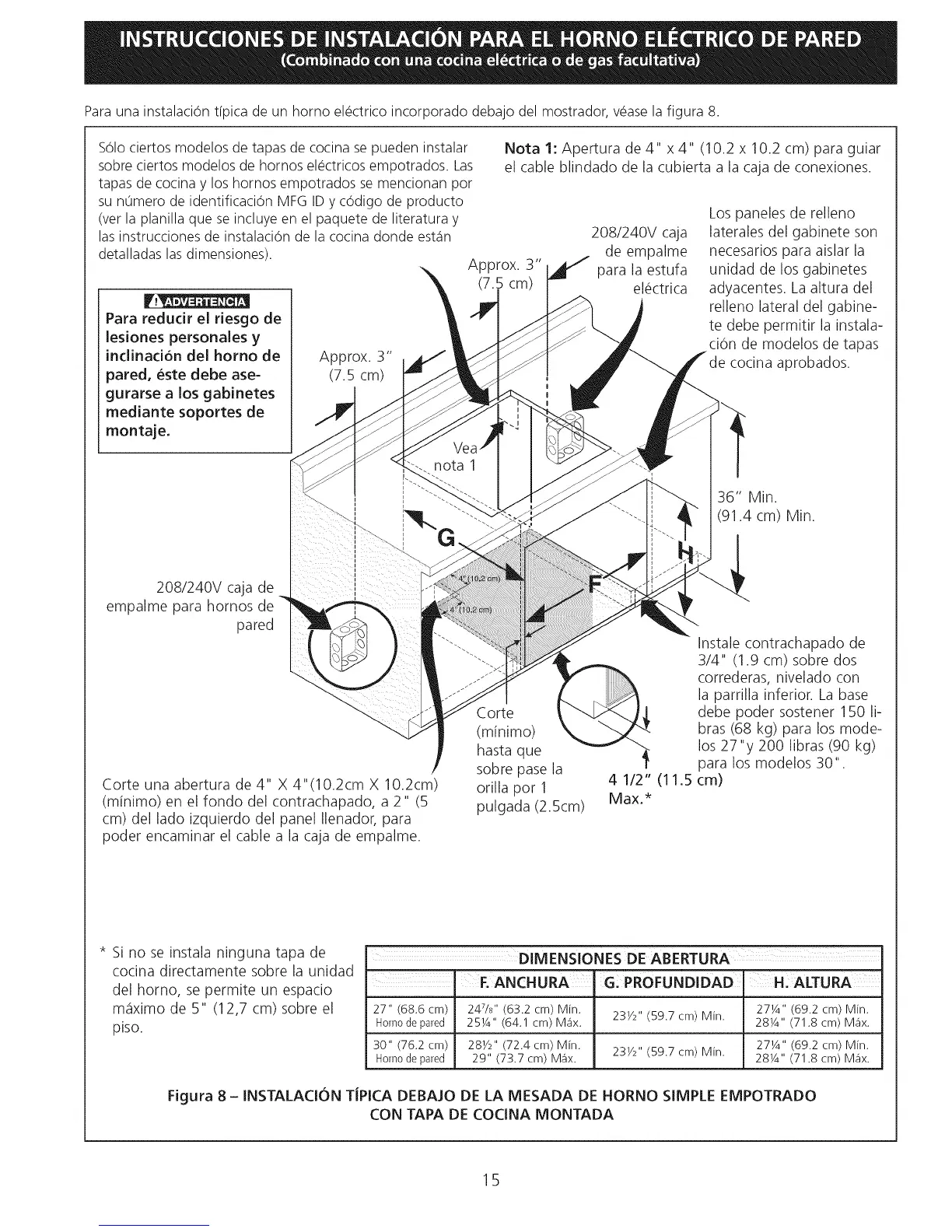

Figura 8- INSTALACION T[PICA DEBAJO DE LA MESADA DE HORNO SIMPLE EMPOTRADO
CON TAPA DE COClNA MONTADA
15
