Conector flexible r
artefactos
Gabinete del horno de pared
., "', Tomacorriente
puesto a tierra
Adaptor _ de 120Voltios
de gas _ /60Hz
Regulador de
presi6n
V_ilvula
de cierre
manual
Adaptar
de gas
Lados del
gabinete o panel
Ilenador
I I18"(45.7 cm) M_ix. ---="_I
I
4"(1 cm)
5" M_ix. 6 1/2" Min.
(12.7 cm) (16.5 cm)
Lado
derecho del
gabinete
(Para tenet
acceso a
la wilvula
de cierre
manual)

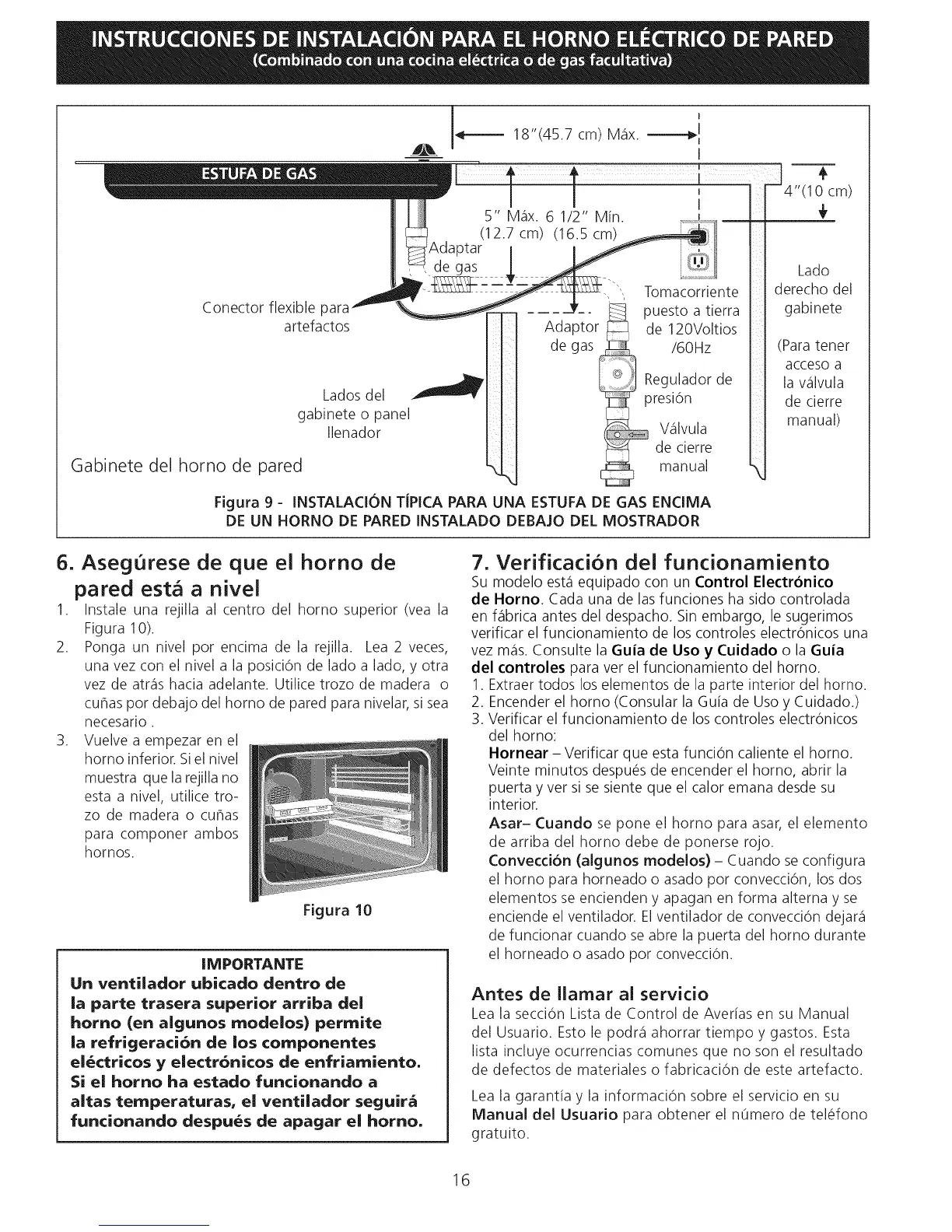

Figura 9 - INSTALACION TIPICA PARA UNA ESTUFA DE GAS ENCIMA
DE UN HORNO DE PARED INSTALADO DEBAJO DEL MOSTRADOR
6. Asegurese de que el horno de
pared est,i a nivel
1. Instale una rejilla al centro del homo superior (vea la
Figura 10).
2. Ponga un nivel pot encima de la rejilla. Lea 2 veces,
una vez con el nivel a la posici6n de lado a lado, y otra
vez de atr_ishacia adelante. Utilice trozo de madera o
cuhas pot debajo del homo de pared para nivelar, si sea
necesario.
3. Vuelve a empezar en el
homo inferior. Si el nivel
muestra que la rejilla no
esta a nivel, utilice tro-
zo de madera o cuhas
para componer ambos
hornos.
Figura 10
IMPORTANTE
IJn ventilador ubicado dentro de
la parte trasera superior arriba del
homo (en algunos modelos) permite
la refrigeracibn de los componentes
el_¢tricos y electrbnicos de enfriamiento.
Si el homo ha estado funcionando a
altas temperaturas, el ventilador seguir&
funcionando despu_s de apagar el homo.
7. Verificaci6n del funcionamiento
Su modelo est_qequipado con un Control Electr6nico
de Horno. Cada una de las funciones ha sido controlada
en flibrica antes del despacho. Sin embargo, le sugerimos
verificar el funcionamiento de los controles electr6nicos una
vez m_qs.Consulte la Guia de Uso y Cuidado o la Guia
del controles para ver el funcionamiento del horno.
1. Extraer todos los elementos de la parte interior del homo.
2. Encender el homo (Consular la Guia de Uso y Cuidado.)
3. Verificar el funcionamiento de los controles electr6nicos
del homo:
Hornear - Verificar que esta funci6n caliente el horno.
Veinte minutos despu_s de encender el homo, abrir la
puerta y ver si se siente que el calor emana desde su
interior.
Asar- Cuando se pone el homo para asar, el elemento
de arriba del homo debe de ponerse rojo.
Conveccion (algunos modelos)- Cuando seconfigura
el homo para horneado o asado pot convecci6n, los dos
elementos se encienden y apagan en forma alterna y se
enciende el ventilador. Elventilador de convecci6n dejar_i
de funcionar cuando se abre la puerta del homo durante
el horneado o asado pot convecci6n.
Antes de ilamar ai servicio
Lea la secciOn Lista de Control de Averias en su Manual
del Usuario. Esto le podr_i ahorrar tiempo y gastos. Esta
lista incluye ocurrencias comunes que no son el resultado
de defectos de materiales o fabricaci6n de este artefacto.
Lea la garantia y la informaci6n sobre el servicio en su
Manual del Usuario para obtener el n0mero de tel@fono
gratuito.
16
