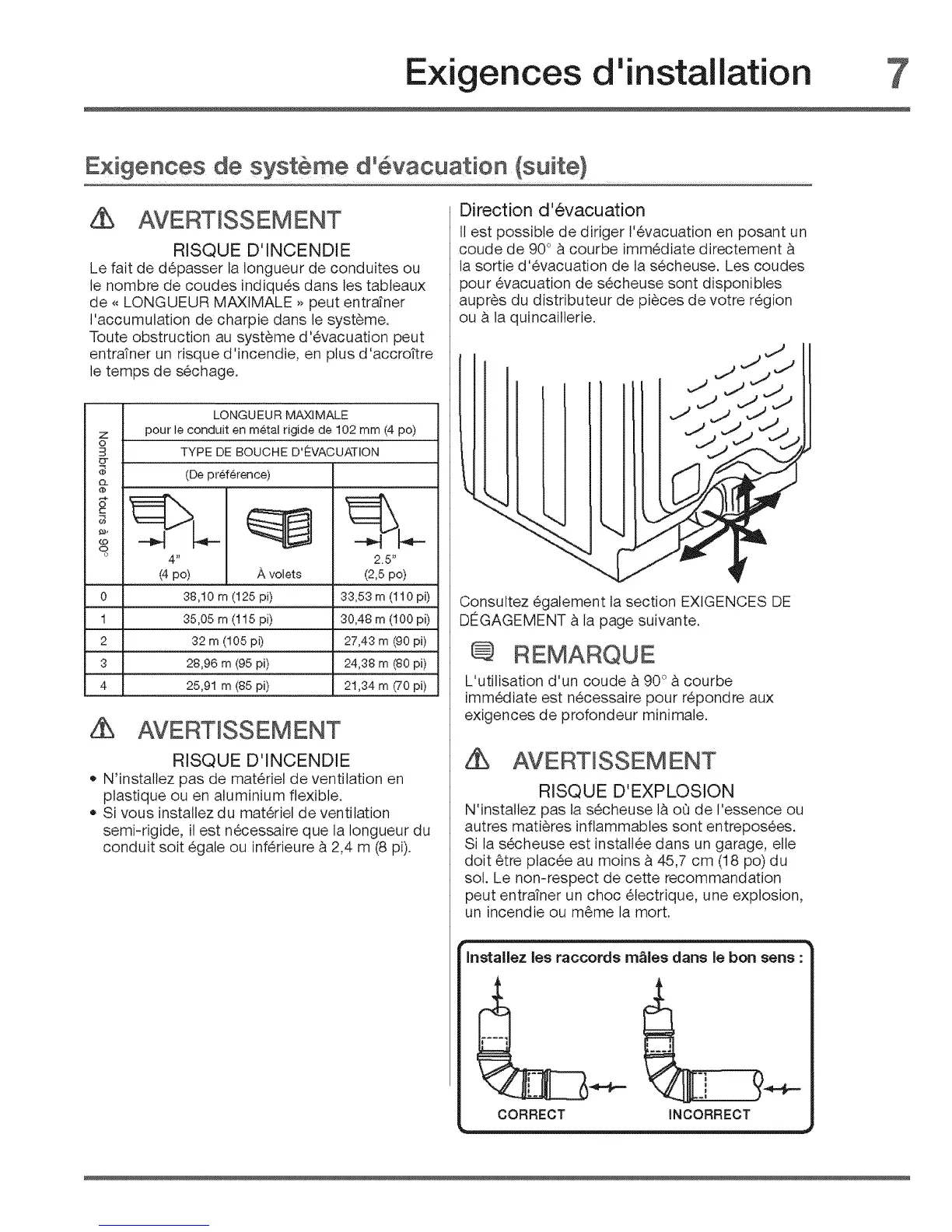

Exigences d'installation 7
E×igences de syst me d° vacuation suite}
AVERTISSEMENT
RISQUE D"INCENDIE
Le fait de d_passer la Iongueur de conduites ou
le nombre de coudes indiqu6s dans les tableaux
de ,, LONGUEUR MAXtMALE _,peut entraTner
I'accumulation de charpie dans le syst_me.
Toute obstruction au syst_me d'6vacuation peut
entraTner un risque d'incendie, en plus d'accroftre
le temps de s6chage.
LONGUEUR MAXIMALE
pour le conduit en metal rigide de 102 mm (4 pc)
TYPE DE BOUCHE D'C:VACUATION
(De preference)
Z
o
B
4" 2.5"
(4 po) A votets (2,5 po)
0 38,10 m (125 pi)
1 35,05 m (115 pi)
2 32 m (105 pi)
3 28,96 m (95 pi)
4 25,91 m (85 pi)
33,53 m (110 pi)
30,48 m (100 pi)
27,43 m (90 pi)
24,38 m (80 pi)
21,34 m (70 pi)
8s
RISQUE D'INCENDIE
N'installez pas de materiel de ventilation en
plastique ou en aiuminium flexible.
Si vous instatlez du mat6riel de ventilation
semi-rigide, il est n_cessaire que ta longueur du
conduit soit _gale ou inf6rieure b.2,4 m (8 pi).
Direction d'¢vacuation
I1est possible de diriger l'6vacuation en posant un
coude de 90° b.courbe imm6diate directement b.
la sortie d'6vacuation de la s6cheuse. Les coudes
pour 6vacuation de s6cheuse sont disponibles
aupr_s du distributeur de pi_ces de votre r_gion
ou b. la quincailterie.
,.J
Consultez _galement la section EXtGENCES DE
DI_GAGEMENT b.la page suivante.
REMARQUE
L'utilisation d'un coude b. 90° b.courbe
imm6diate est n6cessaire pour r_pondre aux
exigences de profondeur minimale.
AVERTiSSEMENT
RISQUE D'EXPLOSION
N'instatiez pas la s6cheuse lb.oQ de I'essence ou
autres mati_res inflammables sont entrepos6es.
Si ta s_cheuse est instalt6e darts un garage, elte
dolt ¢tre plac6e au moins b.45,7 cm (18 pc) du
sol. Le non-respect de cette recommandation
peut entraTner un choc 61ectrique, une explosion,
un incendie ou m_me la mort.
Installez ies raccords m_ies dans le bon sens :
CORRECT INCORRECT
