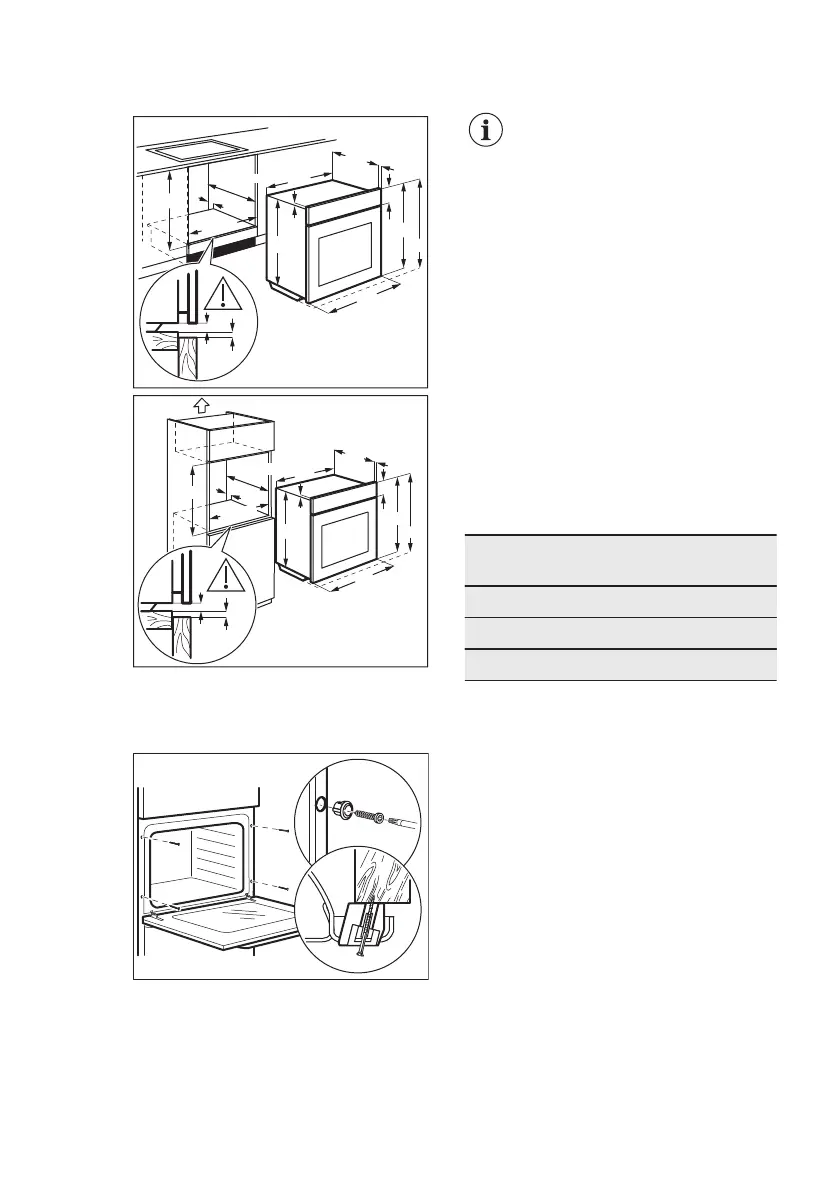

12.1 Montage
594
16
573
21548
min. 550
20
600
min. 560
558
589
114
594
3
5
558
21548
min. 550
20
589
594
114
16
573
590
min. 560
594
3
5
12.2 Befestigung des Geräts im
Möbel
A
B
12.3 Elektrischer Anschluss
Der Hersteller haftet nicht für
Schäden, die aufgrund der
Nichtbeachtung der in den
Sicherheitshinweisen
beschriebenen
Sicherheitsvorkehrungen
entstehen.
Das Gerät wird mit einem Netzstecker
und Netzkabel geliefert.
12.4 Kabel
Einsetzbare Kabeltypen für Montage
oder Austausch:
H07 RN-F, H05 RN-F, H05 RRF, H05
VV-F, H05 V2V2-F (T90), H05 BB-F
Näheres zum Kabelquerschnitt siehe
Gesamtleistung auf dem Typenschild.
Weitere Informationen finden Sie in der
Tabelle:
Gesamtleistung
(W)
Kabelquerschnitt
(mm²)
maximal 1380 3 x 0.75
maximal 2300 3 x 1
maximal 3680 3 x 1.5
Die Erdleitung (gelb/grünes Kabel) muss
2 cm länger sein als die Phasenleitung
und der Nullleiter (blaues und braunes
Kabel).
