66 www.electrolux.com
OBS
r© 4ITTA©EFTER©FRITT©UTRYMME©MELLAN©
anslutningen och låspositionerna.
VARNING
r© ðPPNA©STAMMEN©Pė©VENTILEN©TILLS©DEN©
möter stoppet. Försök inte att öppna
den mer. Stäng stammen på ventilen
med ett särskilt verktyg. Stäng
ventilens lock med en skruvnyckel.
OBS

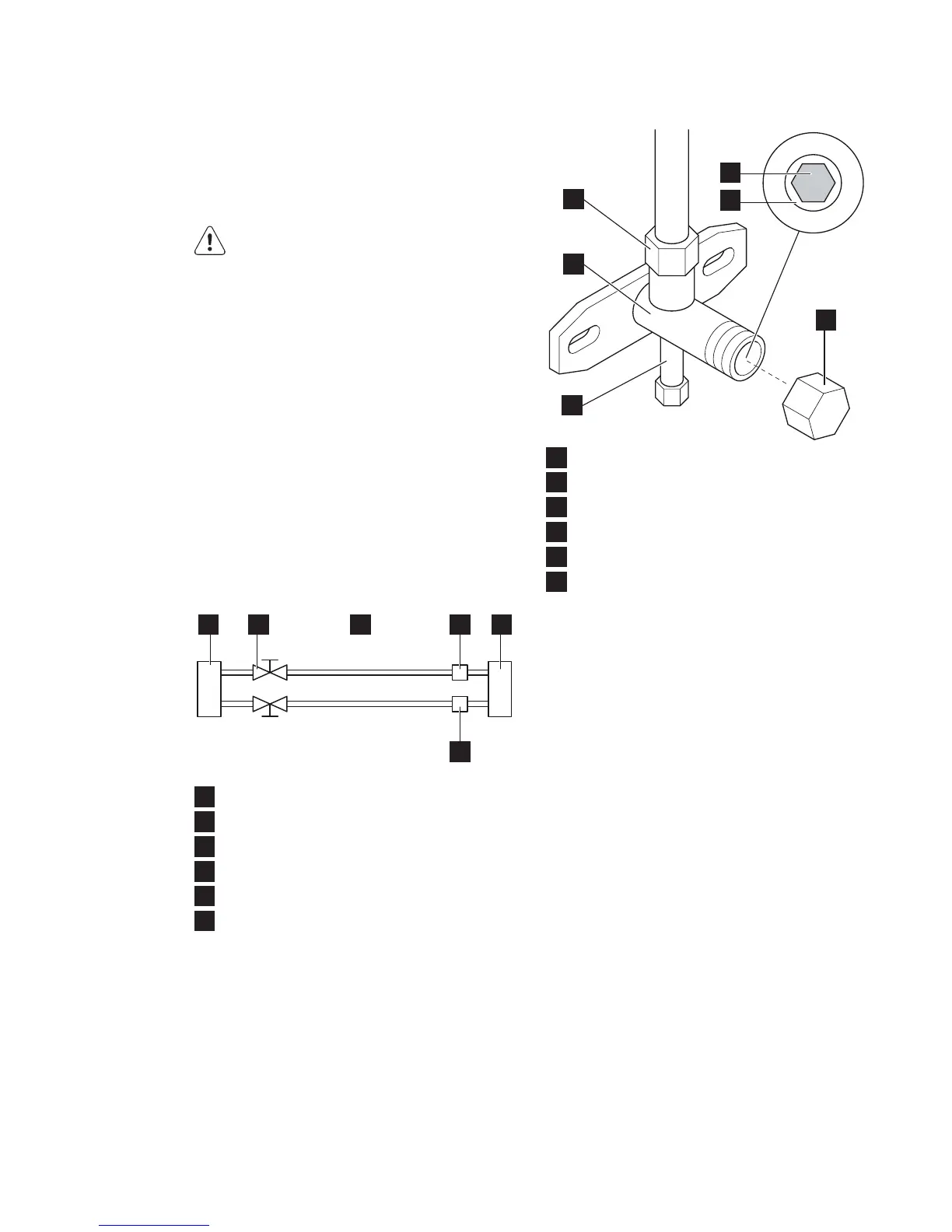

Utomhusenheten har två anslutningar,
den nedre sidoanslutningen och den
högre sidoanslutningen. Endast den
nedre anslutningen innehåller en
fyllningsport. Den nedre anslutningen
visas nedan.
2 5 4 1
12 35 4
6
1
Inomhusenhet
2
Utomhusenhet
3
Kylmedel
4
Gas
5
Ventil
6
Halvunion
6
5
1
1
2
3
5
4
6
1
Ventilkropp
2
Ventilstam
3
Fyllningsport
4
Stopp
5
Flänsmutter
6
Lock
