Electrolux ERN 29601 - Installation - Instructions pour Lencastrement; Réversibilité des Portes

27
Instructions pour l’encastrement
Instructions pour
l’encastrement
Dimensions de la niche
Hauteur (1) 1780 mm
Profondeur (2) 550 mm
Largeur (3) 560 mm
Pour des raisons de sécurité, la ventilation doit être
prévue comme indiqué ci-contre.
Attention: veillez à ne pas obstruer les
ouvertures de ventilation.
Il est également nécessaire que la niche soit
équipée d’un conduit d’aération ayant les mesures
suivantes:
profondeur 50 mm
largeur 540 mm
50 mm
min.
200 cm
2
200 cm
2
min.
D567
PR01
540
50
3
2
1

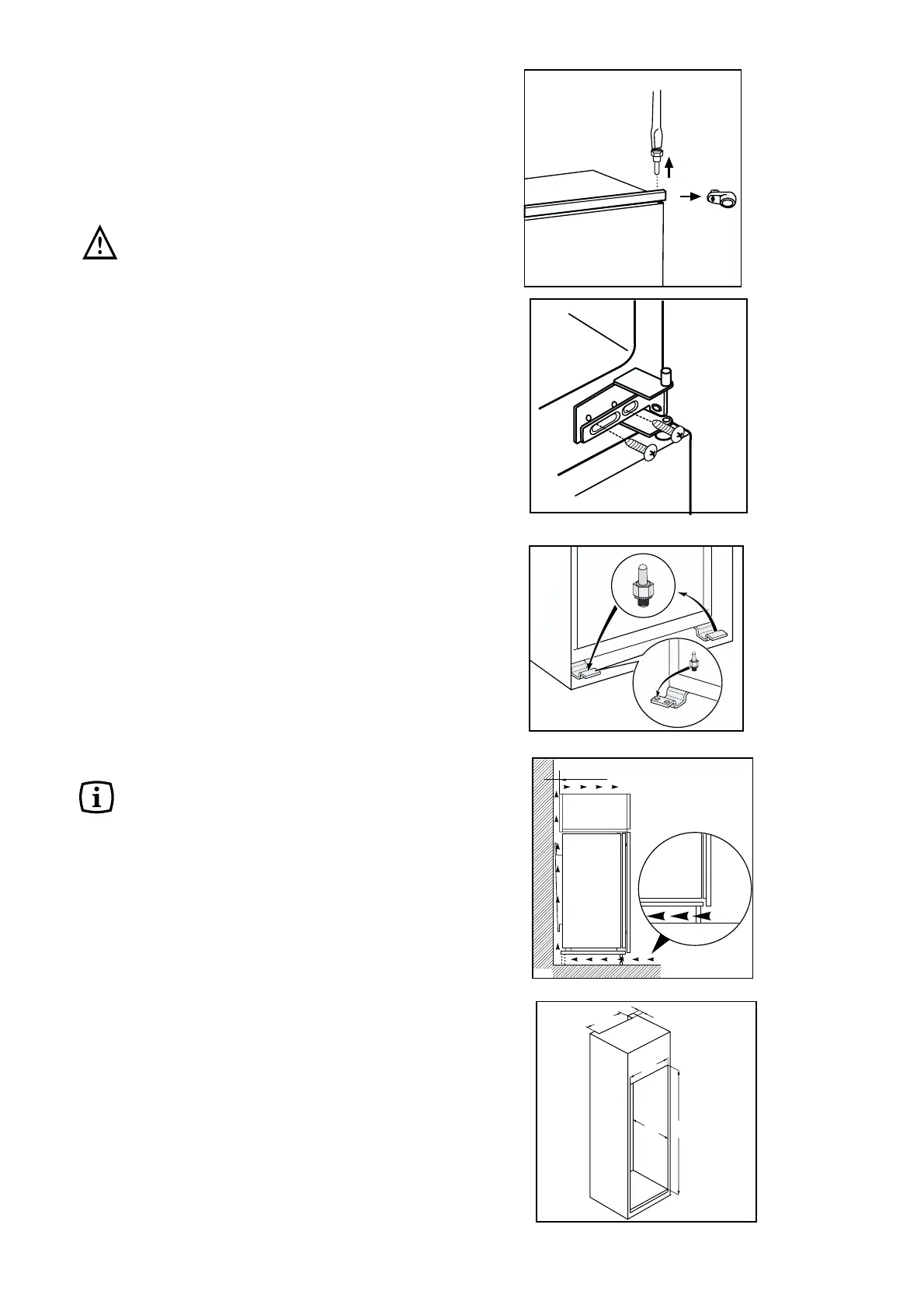

Réversibilité des portes
L’appareil est livré avec l’ouverture à
droite. Pour changer le sens d’ouverture de
la porte suivez les indications ci-dessous
avant l’installation.
1. Dévissez le pivot supérieur et enlevez la
charnière
2. Retirez le pivot et la porte supérieurs.
3. Dévissez la charnière intermédiaire et lretirez
les caches sur le côté opposé.
4. Retirez la porte inférieure.
5. Dévissez le pivot inférieur et fixez-le sur le
côté opposé.
6. Replacez la porte inférieure.
7. Fixez la charnière intermédiaire et placez les
caches sur le côté opposé.
8. Remettez la porte supérieure en place, fixez
le pivot supérieur et la pièce d'écartement sur
le côté opposé.
