PR266
Ha
Hb
Hc
Hd

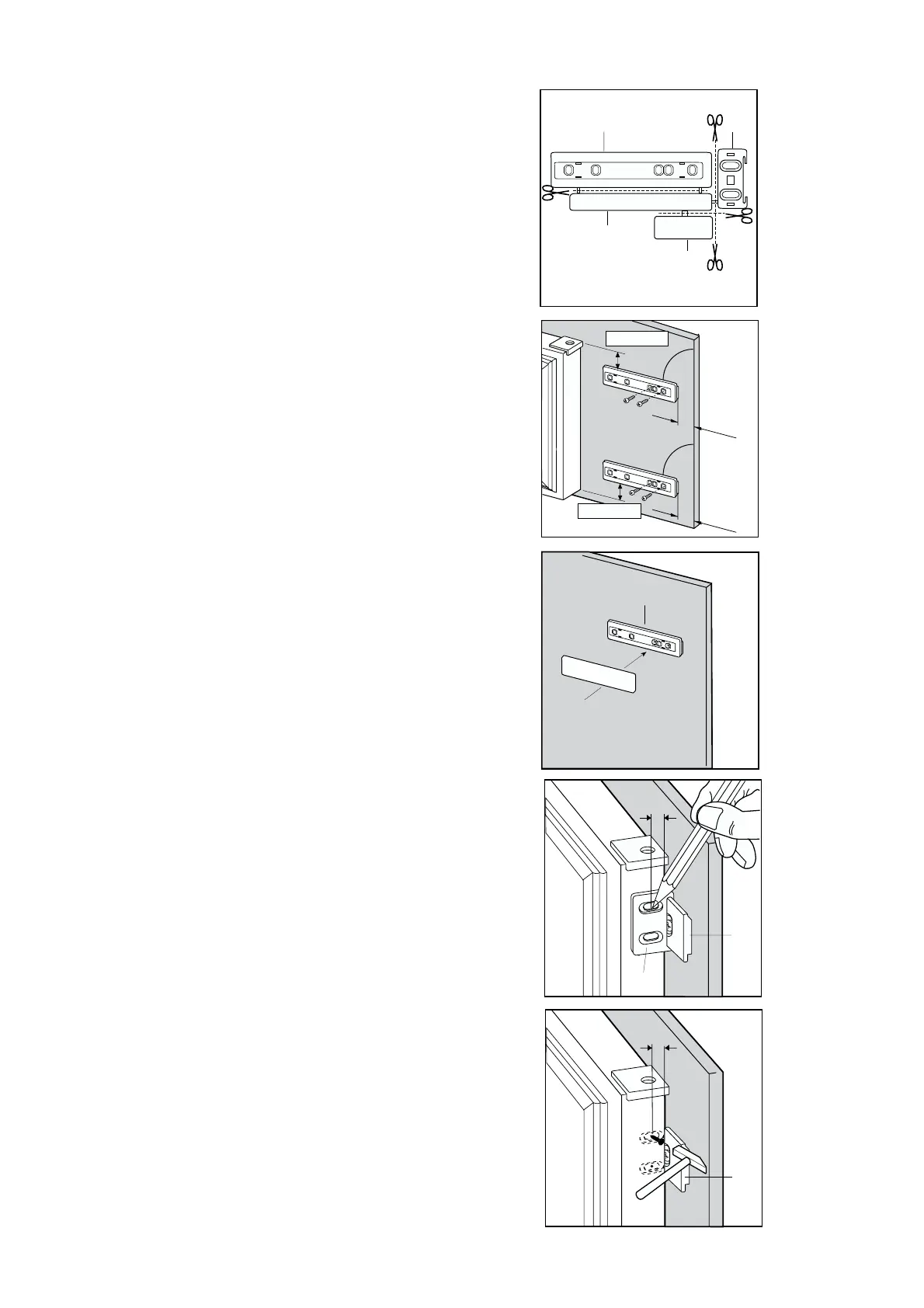

Séparer les pièces Ha, Hb, Hc, Hd comme l’indique
de la figure.
Poser la glissière (Ha) sur la partie interne de la
porte du meuble dessus et dessous comme l’indique
la figure et marquer la position des trous externes.
Après avoir pratiqué les trous, fixer la glissière avec
les vis fournies.
2
1
m
m
2
1
m
m
ca. 50 mm
90°
90°
ca. 50 mm
Fixer par encliquetage le couvercle (Hc) sur la
glissière (Ha).
PR33
Hc
Ha
Ouvrir la porte de l’appareil et celle du meuble à 90°
environ. Introduire l’équerre (Hb) dans la glissière
(Ha). Tenir ensemble la porte de l’appareil et celle du
meuble et marquer la position des trous comme
l’indique la figure.
PR167
Ha
Hb
8mm
Enlever les équerres et marquer à 8 mm du bord
extérieur de la porte avec le clou (K).
Ha
8mm
K
